音符造型透明乐谱展示画框结构设计

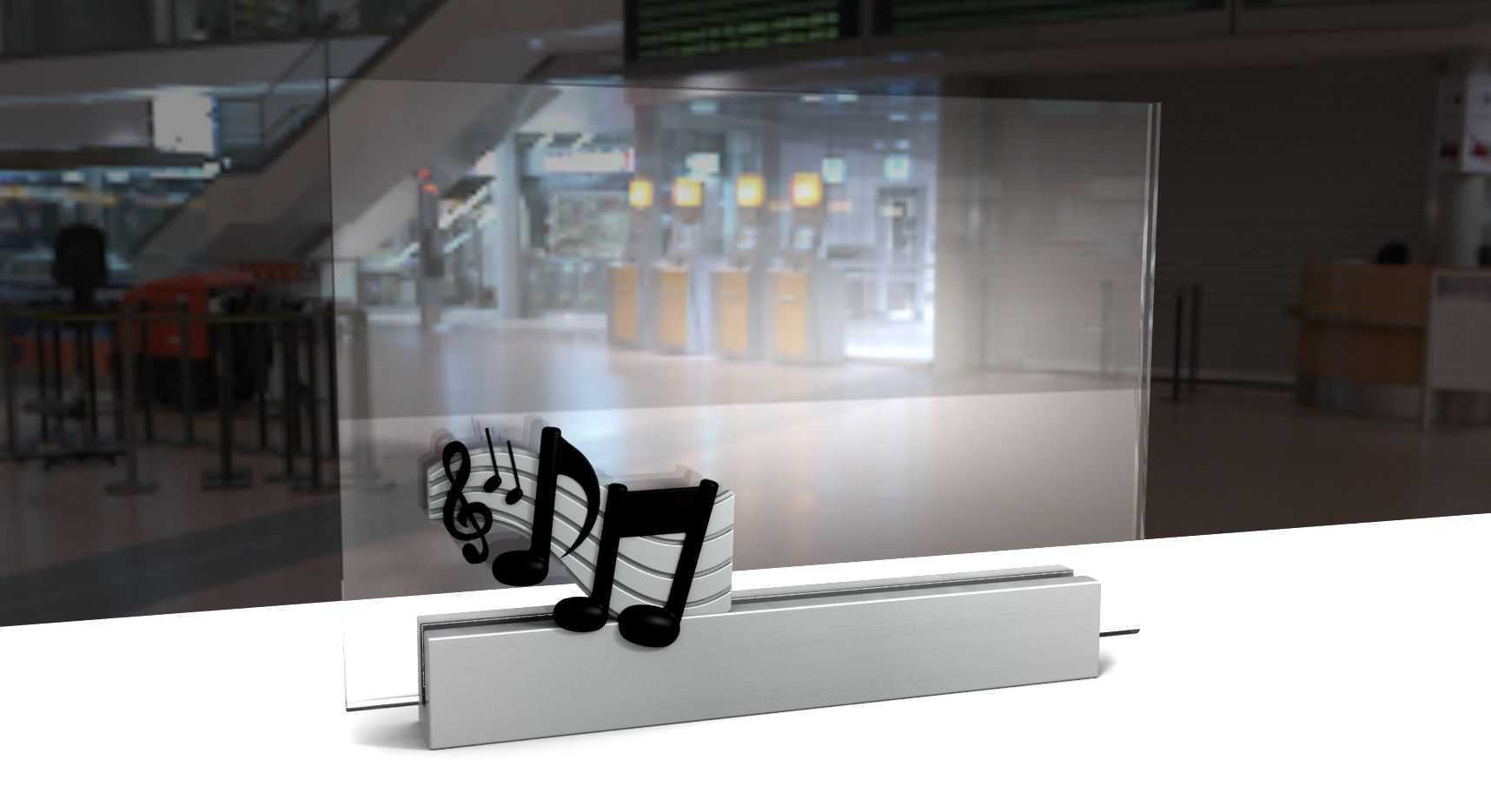

　　这款带音符装饰的透明乐谱画框，最初的设计出发点是解决桌面场景下乐谱、小型宣传页、纪念卡片的直立展示需求，区别于传统木质或塑料边框的厚重画框，它采用无框透明面板搭配金属底座的结构，在公共空间的服务台、文创门店的展陈区、家庭书房的桌面都能适配，不会因为边框遮挡破坏展示内容的视觉完整性，同时自带的音乐主题装饰元素，能和琴行、音乐主题场馆的环境风格形成呼应。

　　从结构设计逻辑来看，底座采用长条形铝合金挤出型材做主体，表面做细喷砂阳极氧化处理，既保证足够的配重避免放置时倾倒，又能控制整体重量方便挪动，型材上开有宽度适配透明面板的嵌槽，嵌槽内侧粘贴薄型硅胶缓冲条，一方面避免硬质面板和金属槽硬接触产生崩边，另一方面靠硅胶的摩擦力固定面板，不需要额外打胶或者螺丝固定，后期更换展示内容时只需要将面板从槽内抽出即可，操作门槛极低。面板选用高透亚克力板材，厚度控制在5mm，既保证足够的支撑刚度不会在日常使用中出现弯折变形，又能避免玻璃材质易碎的安全隐患，面板边缘做45度倒角抛光处理，没有尖锐毛边，搬运和更换内容时不会划伤操作人员。

　　底座前端的音符装饰件采用ABS材质注塑成型，表面做哑光黑色晒纹处理，三个高低错落的音符造型通过底部的定位柱直接卡入底座预留的安装孔内，不需要额外粘接固定，安装拆卸都很方便，如果是不需要音乐主题装饰的使用场景，可以直接将装饰件取下，底座就变成通用的透明展示架，适配更多非音乐类的展示场景。

　　安装边界方面，底座的总长度控制在300mm，宽度40mm，整体放置在桌面时占用的纵深空间不超过50mm，对桌面的空间要求很低，哪怕是宽度较窄的服务台台面也能稳定放置；透明面板的有效展示区域高度为220mm，宽度280mm，刚好能平铺展开单页A4幅面的乐谱或者宣传卡片，不需要折叠内容，面板高出底座的部分做了1mm的内收倾斜角度，直立放置时面板和桌面形成85度的倾角，符合人站立或者坐立时的观看视角，不需要刻意低头或者仰头就能看清展示内容，长时间观看也不会产生视觉疲劳。

　　实际使用场景中，这款画框除了放置乐谱之外，在文创门店可以用来展示新品明信片、纪念票根，在企业前台可以放置临时通知、来访指引，在家庭场景中还可以用来放置照片、手写便签，适配性很强。设计过程中特意规避了多余的外露连接件，整个产品从外观看没有明显的螺丝或者拼接缝隙，线条简洁流畅，音符装饰件的位置经过多次调整，最终确定在底座偏左三分之一处，不会遮挡展示内容的核心区域，同时又能起到视觉点缀的作用，不会让整个透明画框显得过于单调。底座的底部粘贴有四个圆形硅胶防滑垫，放置在光滑的玻璃或者石材台面上时不会出现滑动，哪怕是不小心碰到台面产生轻微震动，画框也不会倾倒或者移位，防滑垫的厚度为1mm，不会垫高底座导致整体重心上移影响稳定性。

　　在结构强度校核阶段，针对底座的配重做了多次调整，最初的设计底座壁厚为1.5mm，测试时发现如果面板上粘贴有较重的铜版纸宣传页，整体重心会略微前倾，存在倾倒风险，后来将底座的壁厚调整为2mm，同时在底座型材的内部空腔靠近前端的位置增加了一条隐藏的钢质配重条，不需要改变底座的外观尺寸就将整体重心后移到支撑面的中心位置，哪怕面板前倾角度再大两度也不会出现倾倒问题。透明面板和底座嵌槽的配合间隙控制在0.2mm，既保证面板可以顺畅插拔，又不会因为间隙过大导致面板在槽内出现晃动，硅胶缓冲条的厚度为1mm，压缩量控制在30%，刚好能夹紧面板，同时不会因为夹紧力过大导致面板插拔困难。
