红色铰接式安装支座结构设计

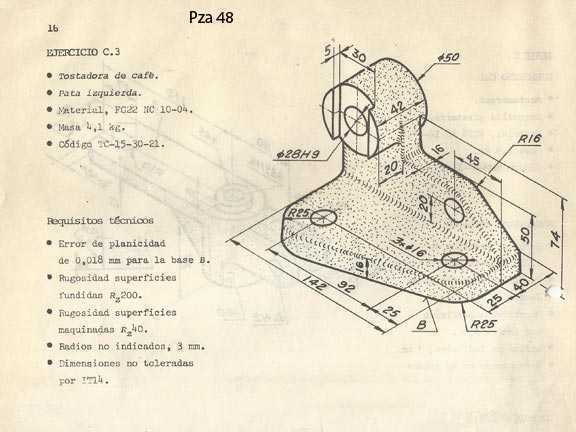

　　这类带铰接孔的安装支座，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构里十分常见，核心作用是为做回转摆动的杆件提供稳定的固定支撑基础，同时通过底座的安装孔完成自身在设备机架、型材框架上的定位锁附。从结构细节来看，上部的筒状铰接孔做了加厚的孔壁设计，孔内可配套铜套或者自润滑轴承，能有效降低铰接销轴转动过程中的磨损，延长整套铰接副的使用寿命，孔侧的开口槽结构并非加工失误，而是为了方便销轴的装配与后期维护拆卸，不需要从杆件端部强行穿入销轴，松开槽侧的紧固件就能完成铰接部件的更换，大幅降低现场运维的难度。下部的安装底板做了圆角过渡处理，避免直角应力集中导致的底座断裂问题，底板上分布的三个安装孔分别对应不同的定位需求：

　　靠近铰接筒的沉头孔用于主定位锁附，保证支座与安装面的贴合度，另外两个通孔分别布置在底板的远端两侧，形成三角形的固定点位，抵消铰接部位传递过来的倾覆力矩，避免设备运行过程中支座出现松动偏移。设计这类支座的时候，首先要核算铰接孔的承载能力，根据配套杆件的摆动频率、负载大小确定孔壁的厚度以及销轴的配合公差，通常铰接孔与销轴的配合选用H7/h6的间隙配合，既保证转动灵活，又不会出现过大的旷量影响传动精度。安装边界方面，底座的安装面平面度要求控制在0.1mm以内，避免锁附螺丝后底座出现变形导致铰接孔卡滞，铰接孔的中心高度需要和配套传动件的回转中心保持同轴，公差范围控制在±0.05mm，否则会出现传动卡涩、杆件别劲的问题。在实际应用场景中，

　　这类支座常用来安装摆动气缸的铰接端、连杆机构的固定回转端、防护门的铰接支撑位，相比一体式焊接的铰接座，这种机加工成型的支座互换性更强，不需要现场配焊调整位置，直接通过螺栓锁附就能完成安装，适合标准化的设备模块配套使用。结构设计时还特意在铰接筒与底板的连接位置做了加强筋过渡，别看这个过渡结构不起眼，它能把铰接部位承受的径向力均匀分散到底板的整个安装面上，避免连接位置出现应力断裂，尤其是在频繁往复摆动的工况下，加强筋的存在能让支座的抗疲劳寿命提升三倍以上。底板上的安装孔都做了倒角处理，既方便安装时螺丝的导入，也能去除孔边的加工毛刺，避免装配时毛刺掉落到设备内部造成卡滞。铰接孔的端面也做了精车处理，保证和配套杆件的端面贴合平整，

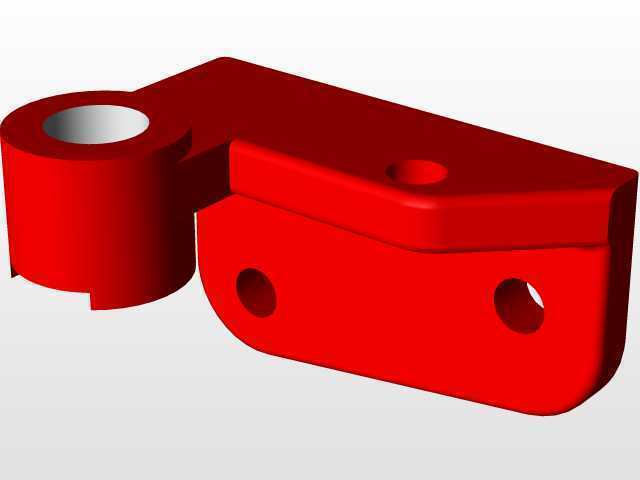

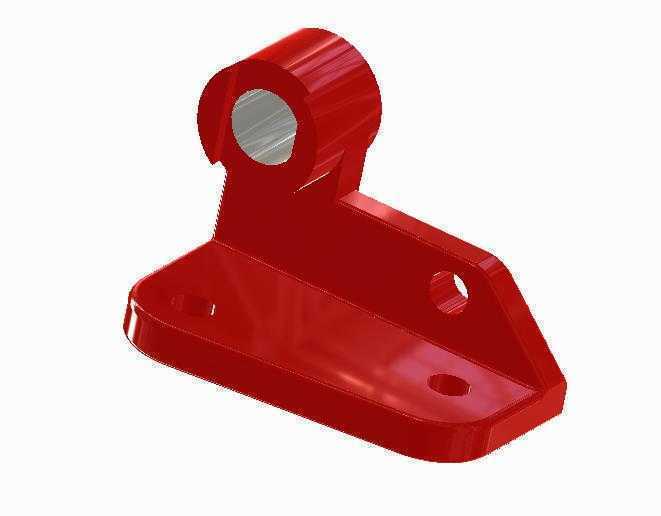

　　减少转动过程中的端面摩擦。这类支座通常采用铸铁或者铸钢材质做毛坯，再经过机加工完成各尺寸的精加工，表面做喷塑或者喷漆处理提升防锈能力，图中的红色外观就是常见的工业喷塑层，既能适应车间内的潮湿多尘环境，也能和设备其他部件做颜色区分，方便运维人员快速识别铰接部位的检查点位。在选型适配的时候，需要重点确认三个参数：铰接孔的内径尺寸要和配套销轴直径匹配，底座的安装孔距要和设备机架上的预留安装孔位对齐，铰接孔的中心高度要满足传动机构的运动行程要求，避免杆件摆动时和底座或者安装面出现干涉。另外还要注意，这类支座不适合承受过大的轴向载荷，主要承载方向是垂直于铰接孔轴线的径向力，如果有轴向负载需求，需要在铰接孔两侧加装推力垫片或者轴向限位结构，防止销轴窜动脱出。
