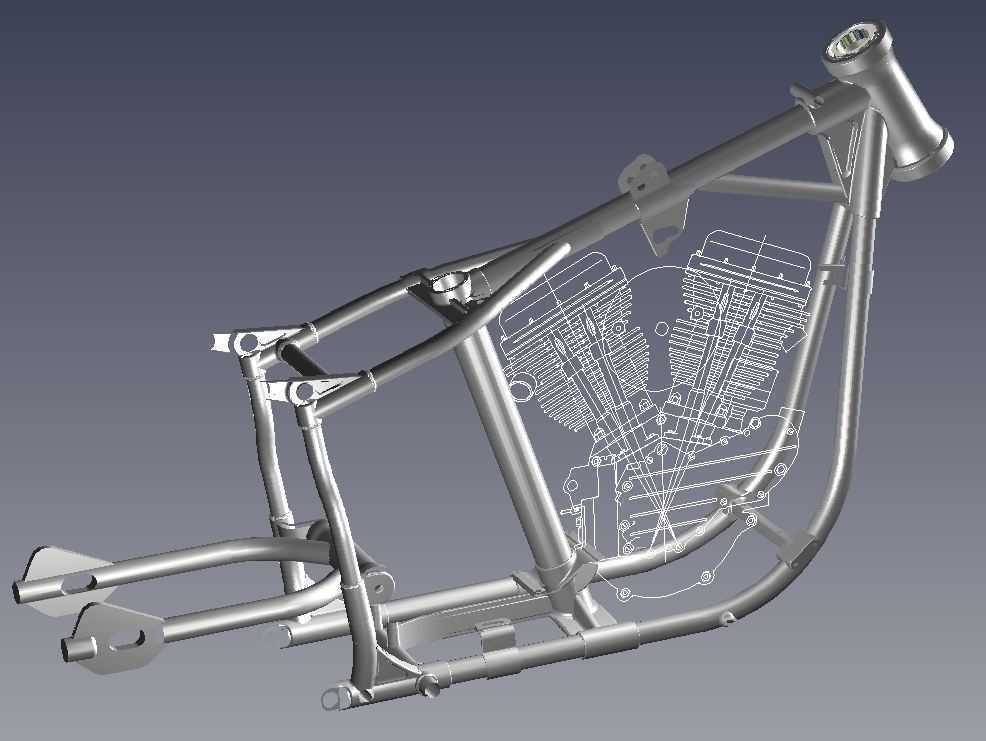

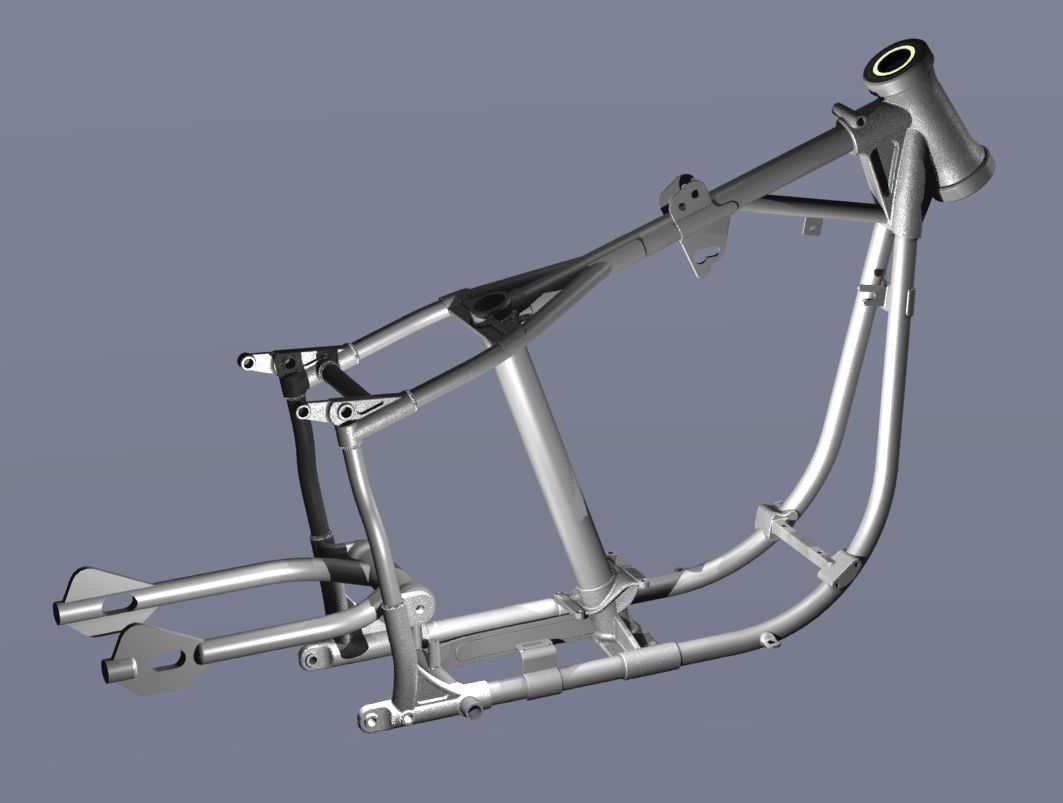

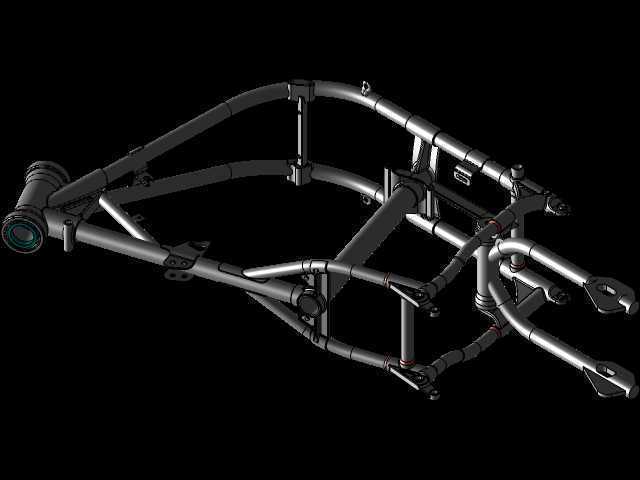

1963款哈雷戴维森平头摩托车车架结构

　　这款车架是适配经典V型双缸平头发动机的摩托车承载主体，在复古机车改装、定制摩托生产、经典车型复刻领域有着广泛的应用场景，不管是小批量定制车厂的整车开发，还是复古摩托爱好者的个人改装项目，都可以以此结构为基础做适配调整。作为摩托车的核心承载构件，它需要承担动力总成安装、行走系统固定、骑乘载荷传递、外观件挂载的全部功能，前端转向立管负责连接前叉转向机构，承受骑行过程中的转向冲击与路面颠簸带来的纵向载荷，后端平叉连接位负责固定后摇臂，传递后轮驱动力与制动力矩，中部的发动机安装位完全匹配老式平头V缸的安装点位，不需要额外做大规模的点位修改就能完成动力总成的挂载。从设计思路来看，这款车架采用了经典的硬尾钢管结构，没有额外的后减震安装位，

　　完全复刻了上世纪六十年代美式巡航车的车架几何，主管采用大直径无缝钢管弯折成型，辅管采用小直径钢管做三角支撑结构，在关键受力点比如转向立管与主管连接处、发动机吊耳位置、后平叉轴安装位都做了加强筋焊接处理，兼顾了结构强度与复古外观的协调性。在实际使用场景中，这类硬尾车架多用于bobber风格定制车、复古赛车复刻项目，因为没有后减震结构，骑行过程中路面的振动会直接通过车架传递到骑乘者位置，所以在结构设计时特意调整了主管的壁厚与弯折角度，通过管材本身的形变吸收一部分振动，同时预留了坐垫安装的弹簧固定位，方便后期加装弹簧坐垫来提升骑行舒适性。安装边界方面，前端转向立管的内径与长度完全匹配标准1英寸径向前叉的安装尺寸，

　　上连板与下连板的安装间隙不需要额外打磨就能适配常规的复古前叉总成，中部发动机安装孔位的间距完全对应平头V缸的缸头固定点与变速箱连接点，包括化油器安装位、空滤固定位的周边都预留了足够的操作空间，不会出现安装发动机后周边配件干涉的问题，后端后平叉的轴孔直径与宽度适配常规的硬尾后摇臂，后轮安装位的宽度适配130-150宽度的复古轮胎，不需要额外切削或补焊就能完成后轮总成的安装。车架尾部的挂载点预留了后挡泥板、尾灯、后座的安装孔位，孔位间距符合美式复古摩托的通用改装件尺寸，用户可以直接采购市售的通用复古外观件完成装配，不需要自行打孔定位。在结构受力的设计上，这款车架的管材排布充分考虑了骑行过程中的载荷分布，

　　从转向立管延伸到后轴的主受力管采用了连续弯折的一体成型结构，没有在主受力路径上设置焊接断点，辅管形成的多个三角支撑结构把发动机安装位的载荷分散到前后主受力管上，避免急加速或者紧急制动时单点受力过大导致的车架变形。需要注意的是，因为这款车架是基于记忆逆向建模完成的基础结构，在实际投入生产或者改装使用前，需要对关键安装点位的尺寸做校核，根据实际选用的发动机、行走系统配件的尺寸做微小的调整，比如发动机吊耳的位置可以根据实际选配的平头发动机的具体年份版本做几毫米的偏移调整，后平叉安装位的衬套间隙可以根据实际选用的后摇臂轴径做适配加工，整体结构已经完成了主要的受力框架搭建，只需要做少量的定制化调整就能满足实际装车使用的需求，对于定制车开发者来说，不需要从零开始搭建车架的三维结构，能够大幅缩短前期结构设计的周期，把更多的精力放在外观定制与性能调校上。在复古机车改装领域，这类硬尾车架的几何角度直接决定了车辆的骑行姿态，这款车架的后倾角度、拖曳距参数都保持了原厂平头车型的设定，在保证直线行驶稳定性的同时，兼顾了低速转向的灵活性，不会出现很多自制硬尾车架拖曳距不合理导致的高速摆头或者转向过重的问题。车架上预留的线路穿孔位也对应了老式车型的布线走向，刹车管路、电气线路都可以沿着管材内部或者预设的走线位布置，不会破坏整车的复古外观。
