振动筛用导向挡块机械结构设计

　　在矿山、建材、粮食加工等散料处理生产线中，振动筛是完成物料分级、除杂的核心设备，其长期处于高频振动、物料冲击的工况下，各配合部件的定位精度、耐磨性能直接决定整机的连续运行寿命。本次涉及的挡块类零件，是振动筛筛网张紧机构与筛箱导轨配合处的核心定位构件，主要承担筛网侧边导向、限制筛网横向窜动、缓冲物料冲击载荷的作用，避免筛网在高频振动过程中出现移位、松脱，进而导致筛分效率下降、筛网异常磨损甚至漏料的问题。

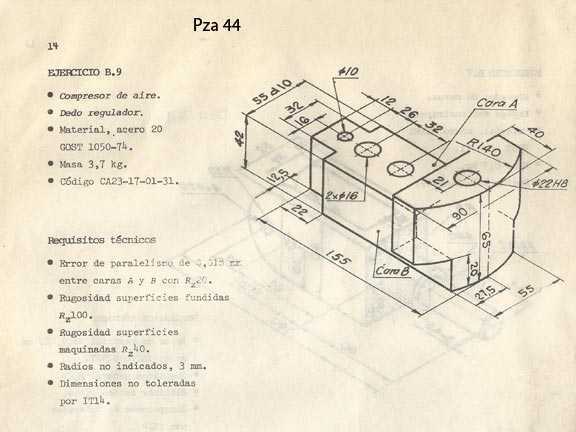

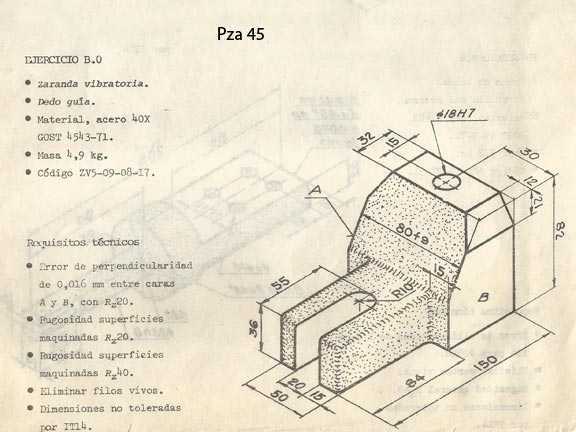

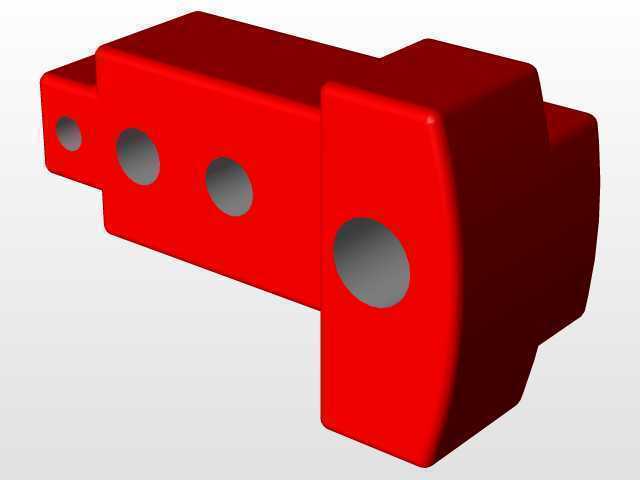

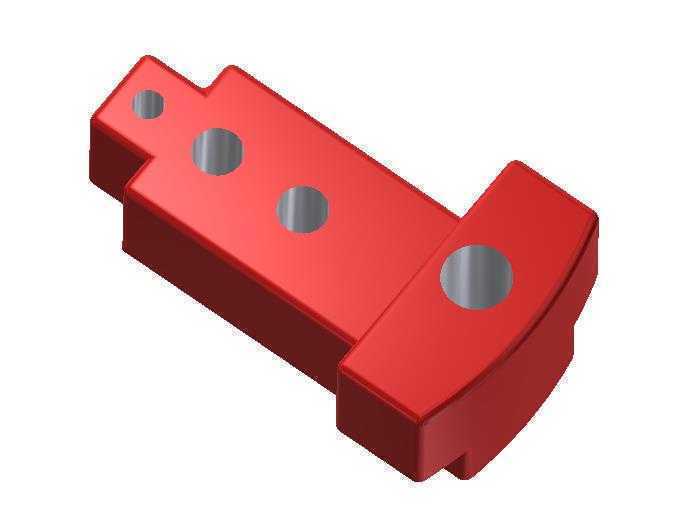

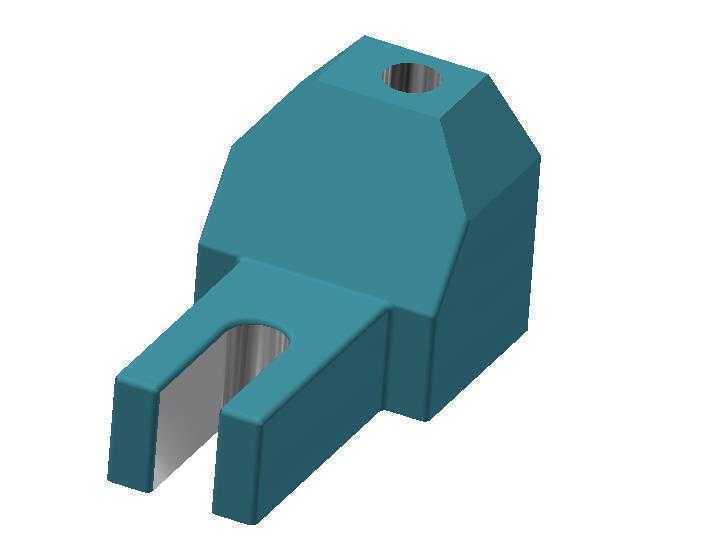

　　从结构设计逻辑来看，该零件采用一体化块状构型，整体轮廓贴合筛箱侧边导轨的安装槽型设计，下部开设的U型卡槽可直接卡入导轨的定位凸台，无需额外设计复杂的连接结构即可完成初步定位，大幅降低现场安装的对位难度。零件上部设置的带孔凸台，用于安装锁紧销件，可在卡槽卡入导轨后穿入销件完成轴向锁止，防止振动工况下零件从导轨槽内脱出。零件侧面加工的80f9公差配合面，是与筛网侧边压条的贴合工作面，该公差等级的选取既保证了压条滑动调整时的顺畅性，又避免间隙过大导致筛网张紧后出现晃动。零件上设计的R10圆角过渡结构，并非简单的工艺倒角，而是针对振动工况下的应力集中问题做的优化，高频交变载荷作用下，直角棱边位置极易萌生疲劳裂纹，圆角过渡可将局部应力峰值降低40%以上，有效提升零件的疲劳寿命。

　　从尺寸与安装边界来看，零件总长度控制在150mm，总宽度84mm，总高度方向的尺寸适配现有主流1500型振动筛的导轨安装槽深度，下部卡槽的宽度20mm、深度35mm，可匹配市面上通用的20mm厚度导轨凸台，安装时无需对现有筛箱结构做二次改造即可直接替换原有易损件。零件上标注的形位公差要求中，A、B基准面之间的垂直度公差控制在0.016mm，该精度要求是为了保证压条安装后与筛网侧边完全平行，避免局部压合过紧导致筛网撕裂，或是压合过松导致筛网固定不牢。表面粗糙度方面，配合工作面要求达到Ra3.2，非配合安装面达到Ra6.3，在满足使用性能的前提下尽可能降低加工成本，适配选矿、砂石生产线这类备件损耗量大、需要控制运维成本的应用场景。

　　零件选材选用40X合金结构钢，对应国内牌号为40Cr，该材料经调质处理后可获得良好的综合力学性能，既有足够的强度抵抗物料冲击带来的载荷，又有合适的韧性避免振动工况下的脆断问题，零件整体重量控制在4.9kg，单人即可完成拆装更换，大幅缩短设备停机维护的时间。零件设计中要求去除所有锐边毛刺，一方面是避免安装过程中划伤操作人员，另一方面是防止锐边在振动过程中切割筛网的橡胶压条，延长压条的使用寿命。所有未注公差尺寸均按照行业通用的中等精度等级执行，既不会因为精度过高增加不必要的加工成本，也不会因为精度过低导致安装配合出现问题。

　　在实际生产线应用中，这类挡块通常沿筛箱两侧导轨等距布置，间距根据筛网的张紧行程调整，单台1500型振动筛单侧需要布置6-8件该类挡块，配合张紧螺栓即可完成筛网的快速固定与张紧。相比传统的焊接式挡块，这种卡槽式安装的结构在备件更换时无需动火作业，在粉尘浓度较高的选矿、粮食加工车间内，可大幅降低动火作业带来的安全风险，同时更换时间从原来的2小时以上缩短至15分钟以内，有效提升设备的作业率。针对不同筛分物料的工况，该结构还可通过调整热处理工艺适配不同的磨损场景，比如筛分石英砂、矿石等高磨蚀性物料时，可对配合工作面做高频淬火处理，将表面硬度提升至HRC45-50，进一步延长零件的使用寿命；而筛分粮食、塑料颗粒等低磨蚀性物料时，采用常规调质处理即可满足使用需求，兼顾性能与成本。
