里亚丘埃洛级常规动力潜艇三维数模

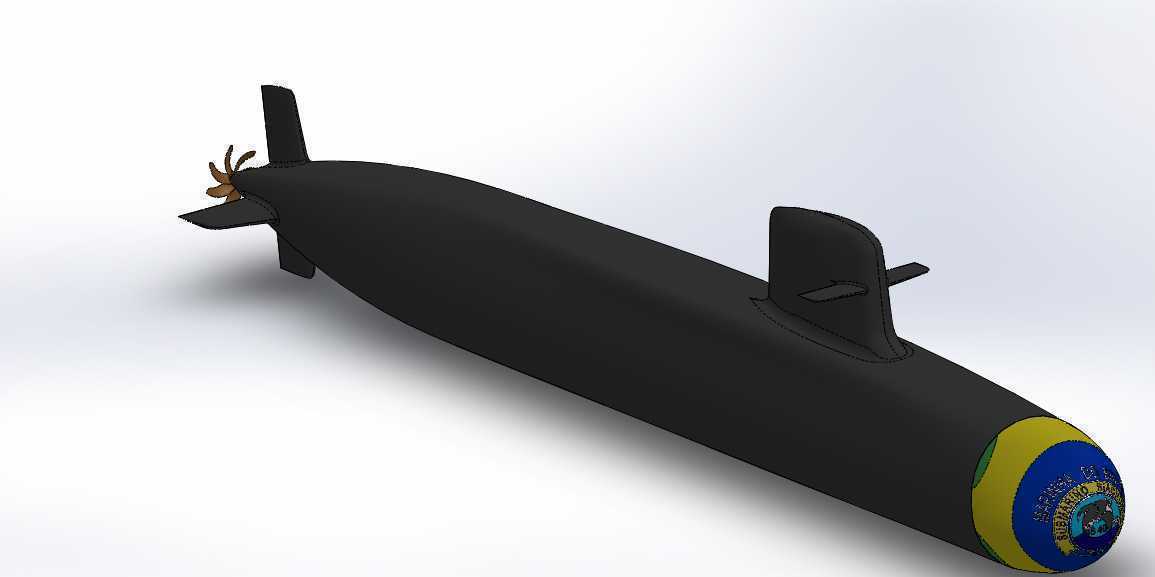

　　该模型还原的常规动力攻击潜艇，主要面向近海防御、中远海反潜反舰、巡逻警戒、特种作战渗透等任务场景，可搭载鱼雷、潜射反舰导弹等武器，具备长时间水下隐蔽巡航能力，是现代海军水下作战体系的核心装备之一。从设计逻辑来看，该型艇采用拉长水滴型线型，整体轮廓流畅无突兀折角，艇艏为钝圆形椭球构型，可在水下航行时有效降低迎流阻力，同时为艏部主被动声呐基阵预留充足安装空间，避免线型突变带来的流噪干扰声呐探测精度。指挥台围壳采用低矮流线型设计，与艇身衔接处做了圆弧过渡处理，既降低围壳带来的航行阻力，也能减少围壳尾流对艇体后部螺旋桨工作流场的干扰，围壳上集成了升降桅杆、通气管、潜望镜、通信天线等设备的收纳舱，所有可升降设备均采用嵌入式收纳设计，

　　完全升起时也做了流线修型，避免额外流噪。艇艉采用十字型操纵面布局，垂直舵与水平舵的翼型均为对称低速翼型，舵面转轴位置靠近舵面弦长三分之一处，可在水下机动时提供足够的操纵力矩，同时降低舵面偏转带来的阻力增量，艉部的七叶大侧斜螺旋桨，是常规潜艇常用的低噪推进构型，大侧斜设计可打散桨叶随边的涡旋，降低空泡产生概率，减少推进噪声，提升隐蔽性。从尺寸边界来看，该型艇整体长度控制在70米级，艇身最大直径约8米，水面排水量约1800吨级，水下排水量约2200吨级，整体尺寸适配近海大陆架海域的水深条件，同时具备一定的中远海自持能力，吃水深度约5.5米，可停靠多数常规码头，不需要特殊的深水泊位保障。艇身内部的耐压壳体采用分段式设计，分为艏部鱼雷舱、

　　指挥控制舱、生活住舱、动力舱、艉部传动舱等多个舱段，各舱段之间设置耐压舱壁，单舱破损情况下仍能保证剩余舱室的浮力储备，提升抗沉性。非耐压壳体外表面敷设消声瓦，模型上还原了消声瓦的分块铺设痕迹，消声瓦可吸收敌方主动声呐的探测声波，同时抑制艇身内部振动向外传递，进一步提升隐蔽性能。艏部的标识涂装还原了实艇的国籍标识与艇徽细节，艇身整体采用哑光黑色消声涂层，可降低水下光学探测的发现概率。在建模过程中，所有外露的突出部件均做了圆角过渡处理，没有尖锐棱角，符合水下航行器的流体设计要求，操纵面的偏转角度预留了±30度的活动范围，可用于后续的操纵性仿真验证，螺旋桨与艇艉的安装同轴度控制在0.1毫米级，避免后续装配出现干涉问题。

　　该模型可用于船舶专业的潜艇线型教学、流体仿真验证、海军装备科普展示、作战场景模拟演示等场景，建模过程中严格按照实艇的公开比例参数进行1:1还原，所有曲面均采用G2连续过渡，没有曲面褶皱、破面等问题，可直接导入各类仿真软件进行流场、声场计算，也可用于3D打印制作展示模型。在实际工程应用中，这类常规潜艇的设计需要平衡航速、静音性、自持力、武器搭载量等多个指标，水滴型线型虽然能降低水下阻力，但会牺牲一定的水面航行性能，因此该型艇的线型在水滴型基础上做了微调，适当拉长艇身平行中体长度，提升内部舱室的可用空间，增加燃油、武器、物资的搭载量，提升自持力。指挥台围壳的位置设置在艇身中前部，可平衡艇体前后的重量分布，避免航行时出现埋首或抬首的纵倾问题，降低航行时的配平阻力。十字艉舵的设计相比X型艉舵，结构更简单，操纵逻辑更成熟，维护难度更低，适合近海浅水区域的操作，不容易出现舵面擦碰海底的问题。螺旋桨的叶数选择七叶，是因为在同等推力下，七叶桨的转速更低，空泡性能更好，比五叶桨的噪声水平更低，虽然加工难度更高，但对于军用潜艇来说，静音性是核心指标，因此这类设计是常规动力潜艇的主流选择。
