卡波通用夹罐器面板结构设计

　　在快消品灌装生产线、仓储物料夹持转运、模块化工装夹具适配场景中，这类夹罐器面板是直接决定夹持稳定性与适配兼容性的核心承载构件，不同于定制化的专用夹爪，通用型面板的设计核心是在有限的安装空间内，覆盖多规格圆柱类罐体的夹持需求，同时兼顾长期往复动作下的结构强度与拆装便捷性。从实际使用场景来看，这类构件常配套在罐装线的分料工位、机械手末端执行器、人工辅助夹持工装上，需要适配直径从30mm到80mm不等的金属罐、塑料罐、复合纸罐，既要保证夹持时不划伤罐体表面，又要在设备高速启停、转运加速度达到0.8g的工况下不出现罐体松脱、移位的问题。

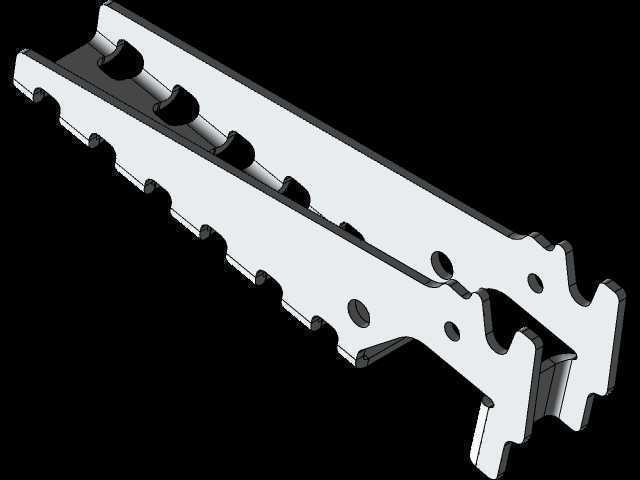

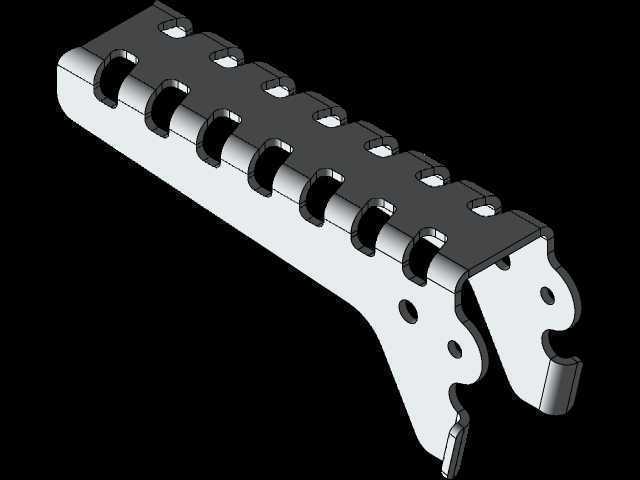

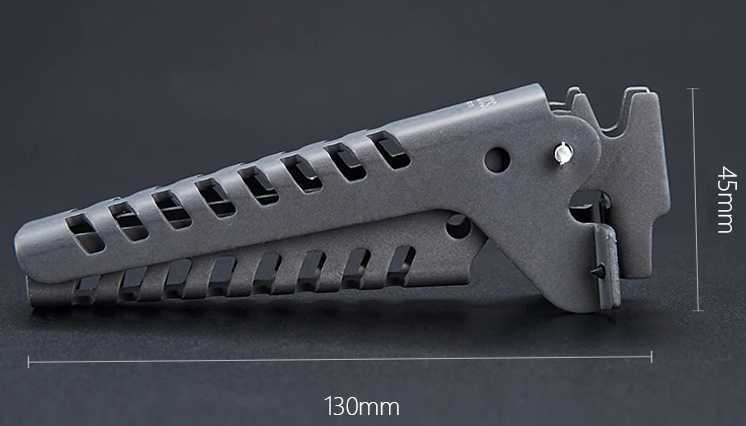

　　设计阶段首先要明确安装边界：整个面板采用一体化钣金折弯成型工艺，主体壁厚控制在1.8mm，选用冷轧钢板作为基础材质，整体长度控制在165mm，宽度42mm，安装端的卡接槽开口尺寸为12mm，可直接卡在标准间距的工装导轨上，不需要额外加工定制安装孔位，适配市面上主流的罐装线夹持模组的安装尺寸。面板主体上排布的多组长圆孔是核心的调节结构，每组孔位的中心距按照10mm的等差排布，可根据不同罐体的直径调整夹爪的安装位置，孔边做了0.5mm的倒角处理，避免安装紧固件时出现划手、镀层脱落的问题。

　　从功能特性上看，面板前端的分叉式卡接结构是整个设计的关键，这个位置预留了直径3mm的销轴安装孔，用来配套铜质限位销，实现夹爪的开合角度限位，开合角度范围控制在0-28度，既保证足够的张开量方便罐体进出，又不会因为开合角度过大导致夹爪复位时出现卡滞。面板侧面的连续弧形槽结构，是为了匹配圆柱罐体的外壁弧度，每个弧形槽的曲率半径按照常用罐体的半径做了梯度设计，当夹持小直径罐体时，靠前的弧形槽贴合罐壁，夹持大直径罐体时，靠后的弧形槽参与受力，整个夹持过程中至少有两个弧形槽与罐壁接触，接触压强控制在0.2MPa以内，不会在薄壁罐体表面留下压痕。

　　结构设计时特意做了等强度优化，在面板受力集中的销轴安装位置，做了局部翻边加强处理，翻边高度2mm，不需要额外焊接加强筋就可以将该位置的抗剪切强度提升40%，同时减少了焊接工序带来的变形问题。面板上的减重孔排布也经过受力校核，在保证整体抗弯模量满足120N·m载荷要求的前提下，通过排布长圆形减重槽将整体重量控制在85g以内，降低往复运动时的惯量，适配更高频次的开合动作。安装端的卡扣结构做了1.5度的拔模斜度，卡入导轨后可以实现无紧固件的预固定，后续只需要拧紧紧定螺钉就可以完成安装，整个拆装过程不需要拆卸相邻的其他构件，现场维护更换的时间可以控制在1分钟以内。

　　从实际工况适配的角度考虑，面板表面做了哑光镀锌处理，盐雾测试时长可以达到48小时，适配食品加工车间、日化灌装车间的潮湿、弱腐蚀环境，不会因为长期接触灌装溅出的液体出现锈蚀脱落的问题。前端的限位销采用锡青铜材质，具备自润滑特性，不需要定期加注润滑脂就可以保证夹爪转动顺畅，避免长期使用后出现销轴锈死、夹爪动作卡滞的故障。整个构件的所有棱边都做了R0.8的圆角处理，没有尖锐的毛刺，既避免安装维护时划伤操作人员，也不会在夹持过程中刮破罐体的外包装标签。

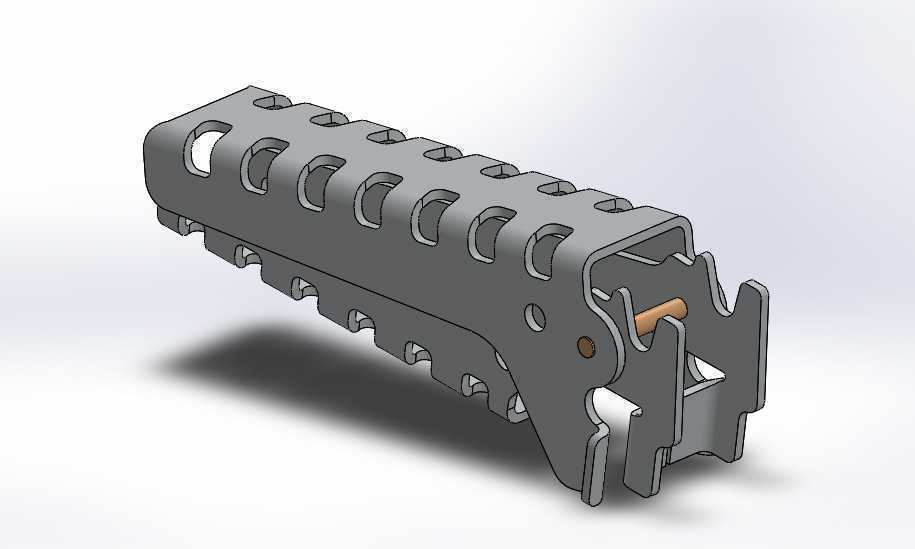

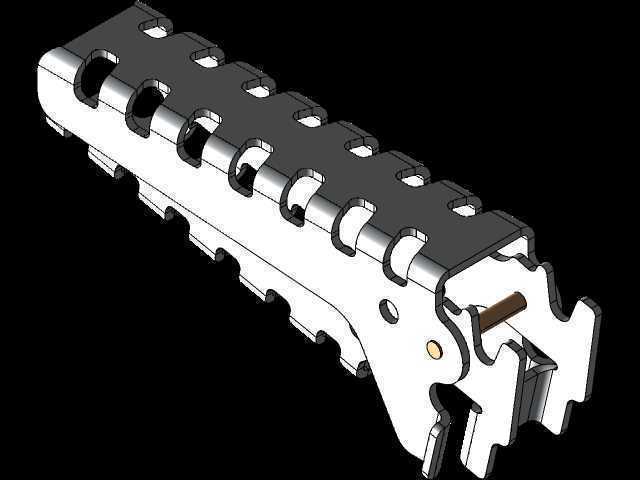

　　在做三维结构建模时，特意将所有的安装孔位、折弯半径、卡接尺寸都做了参数化关联，后续如果需要适配特殊规格的罐体，只需要调整弧形槽的曲率参数、调节孔的中心距参数，就可以快速衍生出不同规格的面板型号，不需要重新绘制整体结构。建模过程中也同步做了装配干涉检查，验证了夹爪在最大开合角度、最小开合角度下，都不会和面板本体、相邻的安装构件出现运动干涉，同时模拟了100万次往复开合的疲劳载荷，确认应力集中位置的最大应力值远低于材料的屈服强度，满足长期连续使用的寿命要求。
