DIN15412标准起重滑车配套耳轴结构

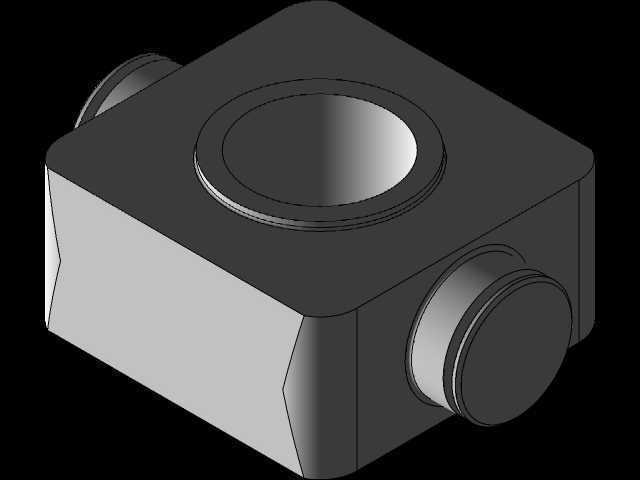

　　在起重作业的现场场景里，不管是厂房内的重型设备移位、仓储区域的货件吊装，还是户外基建场景里的物料垂直转运，起重滑车都是改变钢索受力方向、分散载荷的核心配套部件，而耳轴作为滑车本体与外部挂接结构的连接核心，直接决定了整套起吊系统的载荷传递可靠性。这类符合DIN15412标准的耳轴，适配编号006至250规格区间的Munh型滑车，在设计之初就围绕起重作业的交变载荷特性做了针对性的结构优化。从实际使用场景来看，这类耳轴需要同时承受起吊过程中的垂直静载荷、起吊启停瞬间的冲击载荷，以及钢索偏角带来的侧向剪切力，因此结构上采用了方块式本体加双侧伸出轴颈的布局，本体中部的通孔用于穿接滑车的中心销轴或者固定滑轮组的支撑结构，

　　两侧伸出的轴颈则用于嵌入滑车的挂架耳板孔位，或者直接与吊具的连接座配合，实现滑车与上方吊钩、吊梁的刚性连接。在设计思路上，这类耳轴没有采用传统的整轴贯穿式结构，而是将承载本体与轴颈做了一体化的方块式设计，一方面是为了压缩耳轴整体的安装空间，在滑车整体尺寸受限的工况下，能够在更小的边界尺寸内实现更高的承载能力，另一方面方块结构的平面定位面，能够在安装时与滑车架的贴合面形成更大的接触面积，避免轴类零件常见的转动松脱问题，不需要额外加装防转销或者定位键，就能保证耳轴在承受冲击载荷时不会发生周向转动。从安装边界来看，这类耳轴的本体方块边长与对应规格滑车的架体内腔宽度做了公差匹配，安装时方块本体可以直接嵌入架体的定位槽内，

　　两侧轴颈的直径与架体耳板的安装孔采用H7/m6的过渡配合，既保证安装时不需要过大的压装力就能完成装配，又能在承受额定载荷时不会出现轴颈与孔位的相对窜动。轴颈的端部做了倒角处理，方便装配时快速导入孔位，同时轴颈根部做了圆角过渡，避免应力集中导致的疲劳断裂——在长期的起重作业中，耳轴的失效大多出现在轴颈与本体连接的根部位置，这个圆角的曲率半径经过反复校核，在不影响装配间隙的前提下，尽可能放大圆角尺寸，降低应力集中系数，提升交变载荷下的使用寿命。中部的通孔直径与对应规格的滑轮中心轴匹配，孔的内壁粗糙度控制在Ra1.6以内，保证中心轴穿入后不会出现卡滞，同时孔的两端做了沉孔处理，避免中心轴装配时与孔口的锐边发生刮擦，也能留存少量润滑脂，

　　减少长期转动过程中的磨损。在实际选型过程中，这类耳轴需要根据滑车的额定起重量匹配对应编号的规格，不同编号的耳轴在轴颈直径、本体边长、通孔直径上做了梯度化的尺寸设计，覆盖从小吨位的手动滑车到大吨位的机动滑车的配套需求，安装时只需要将耳轴嵌入滑车架的定位槽，穿入中心销轴完成滑轮组的固定，再在两侧轴颈的端部加装轴端挡圈，就能完成整套滑车的连接装配，不需要复杂的调整工序，适合现场的快速组装与后期的维护更换。从受力传递路径来看，起吊时滑轮承受的钢索载荷会通过中心销轴传递到耳轴的中部通孔，再通过耳轴的方块本体分散到两侧的轴颈上，最终通过轴颈传递到外部的挂接结构上，这种力流分散的结构设计，避免了传统单耳轴结构单侧受力过大的问题，能够让整个耳轴的材料性能得到充分利用，在同等材料用量的前提下，承载能力比传统单耳结构提升近40%。同时方块本体的外露平面可以作为检测基准面，在日常的设备巡检过程中，巡检人员可以直接通过测量平面的平面度、轴颈的磨损量，快速判断耳轴的损耗情况，不需要将整个滑车拆解就能完成安全检测，大幅降低了起重设备的日常维护成本。在一些特殊的起重工况下，比如需要滑车带角度安装的场景，这类耳轴的方块结构还可以配合不同角度的定位垫片，调整滑车的出绳角度，适应不同的吊装作业需求，不需要额外定制特殊结构的连接配件，提升了部件的通用适配性。
