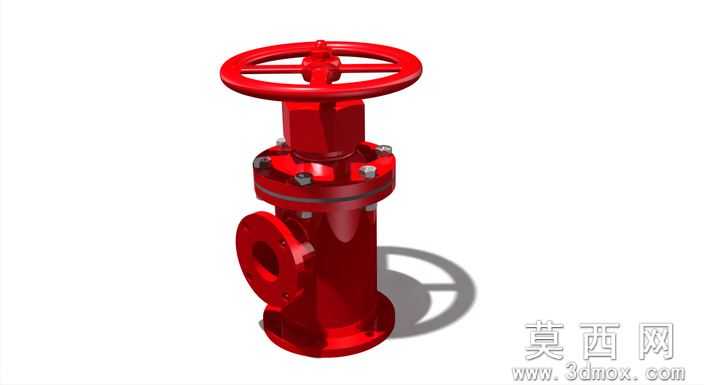

红色角式手轮截止阀三维结构设计

本模型为角式手轮截止阀的三维数字化设计成果，建模阶段以工业截止阀的实际生产尺寸为基准，通过参数化特征建模完成全结构搭建。首先构建底部圆形法兰底座，保证底座安装孔位的同轴度与平面度符合管路安装标准，随后向上延伸立式阀身主体，在阀身侧部开设90度角式流体通道，通道端部设置带螺栓孔的连接法兰，可直接与侧向管路对接，适配管路转角位置的流体通断控制需求。阀身上部设计多层螺栓紧固的阀盖结构，均匀分布的六角螺栓模型还原了实际装配的密封压紧结构，阀杆贯穿阀盖内部，顶部连接圆形轮辐式手轮，手轮的轮辐弧度、中心轮毂结构均按照操作力矩的人机工程要求设计，还原手动操作的受力结构。材质与渲染阶段，整体阀体采用亮面红色工业烤漆材质，调整材质的反射粗糙度参数，模拟金属阀体喷涂后的光泽质感，螺栓、阀杆等金属配件采用哑光银灰色金属材质，区分不同部件的材质属性；场景内添加柔和的环境光与定向投影，在白色背景下投射出自然的软阴影，凸显阀体的立体结构与各部件的装配层次，手轮、阀盖、侧通道、底座的比例协调，结构衔接处的过渡圆角、密封面的细节都做了精细化处理，无结构穿模、比例失调问题。设计思路上，该模型重点还原角式截止阀的典型结构特征，区别于直通式截止阀的流道设计，角式结构能够减少管路转角处的流体阻力，同时节省安装空间，手轮驱动的结构直观展示了手动截止阀的操作逻辑，可用于流体管路设计的装配演示、工业阀门的教学展示、产品宣传可视化等场景，模型各部件均为独立可编辑的特征结构，可根据实际需求调整尺寸参数、修改材质属性，适配不同压力等级、不同通径规格的角式截止阀设计衍生需求，完整还原了工业手动截止阀从外部操作件到内部流道的全结构特征，结构严谨符合机械设计的行业规范。
