金属质感国际象棋套装结构设计

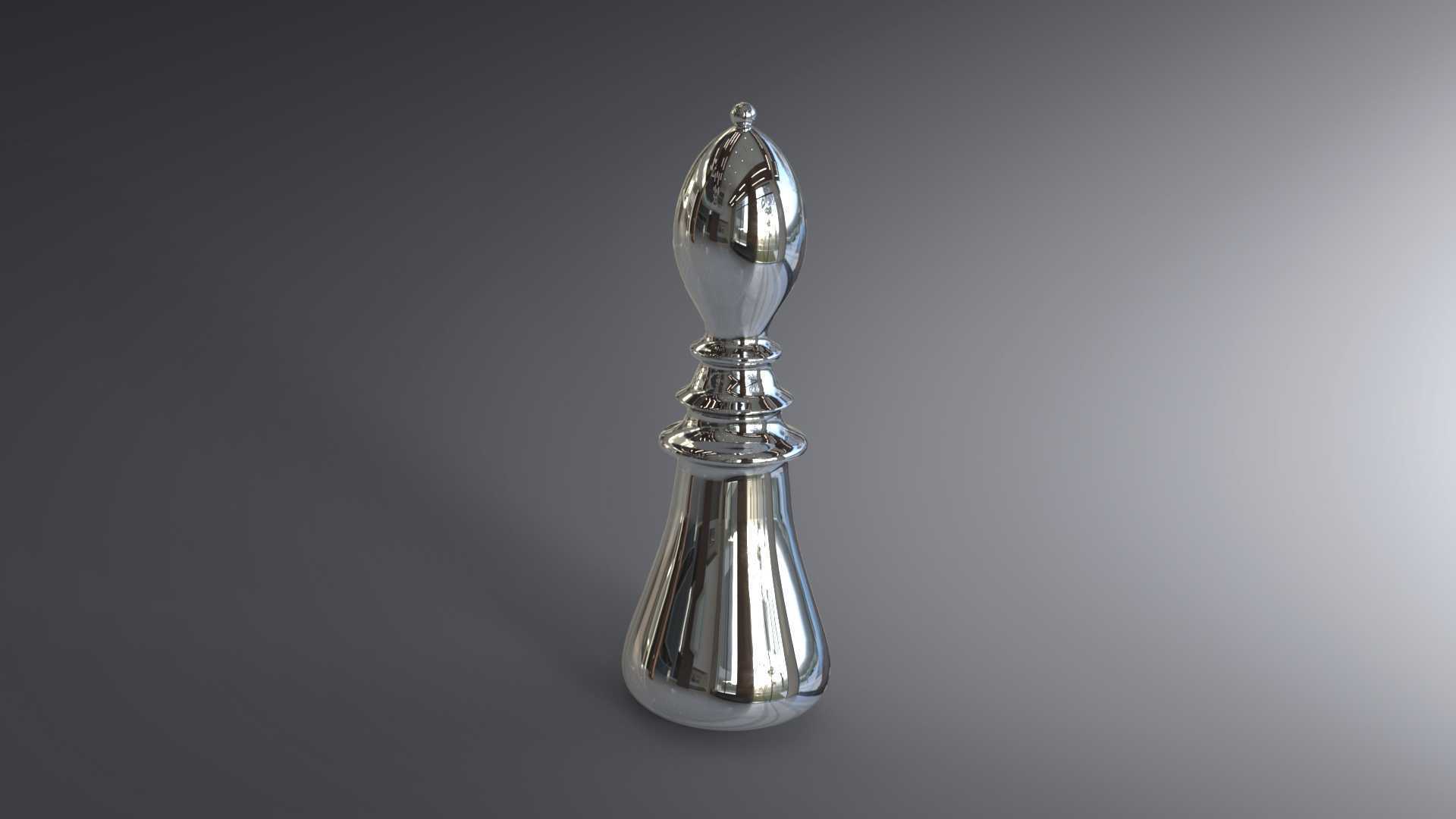

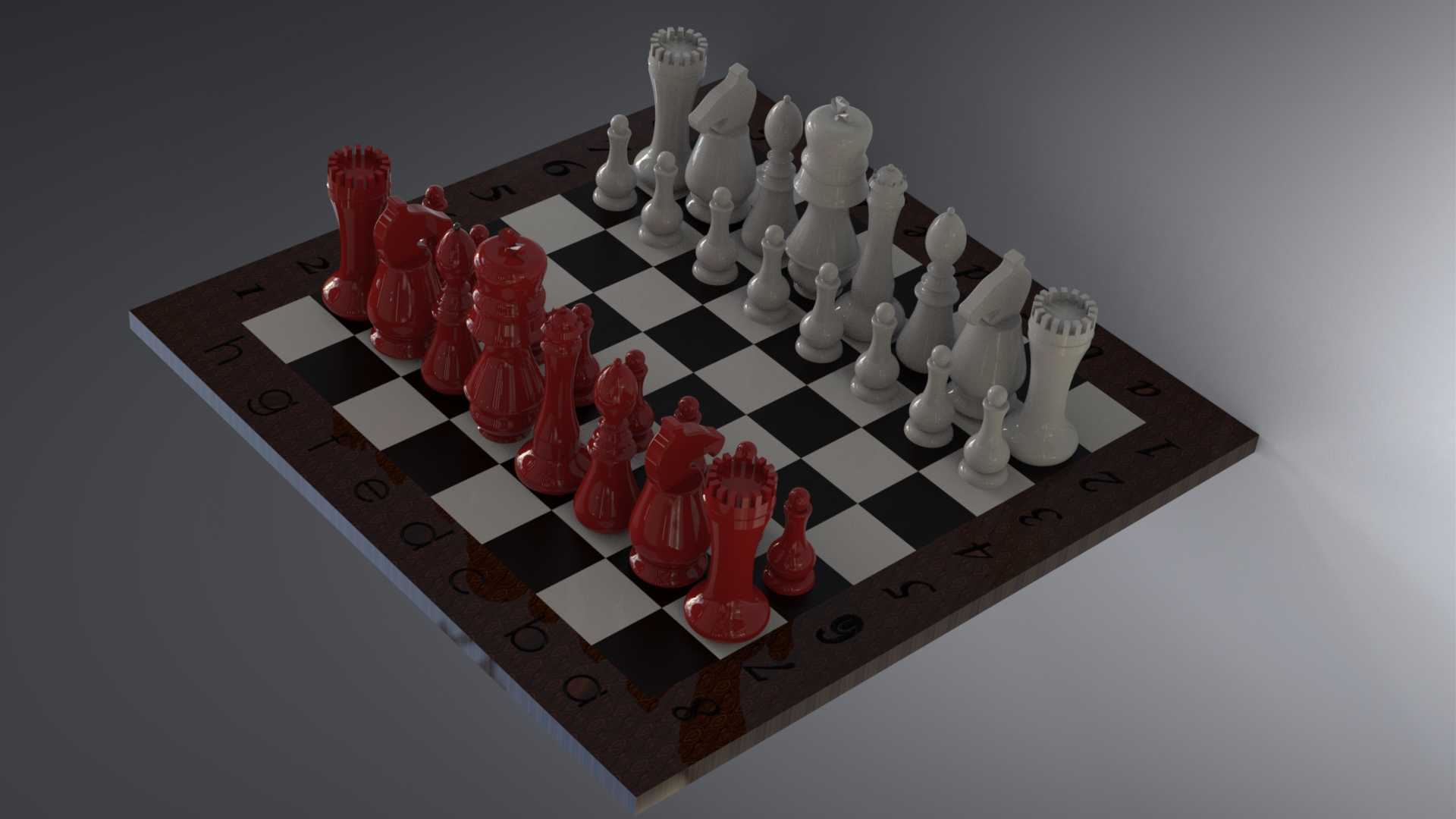

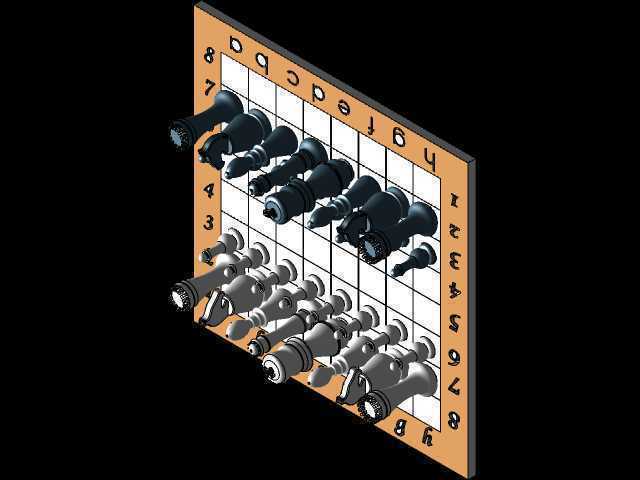

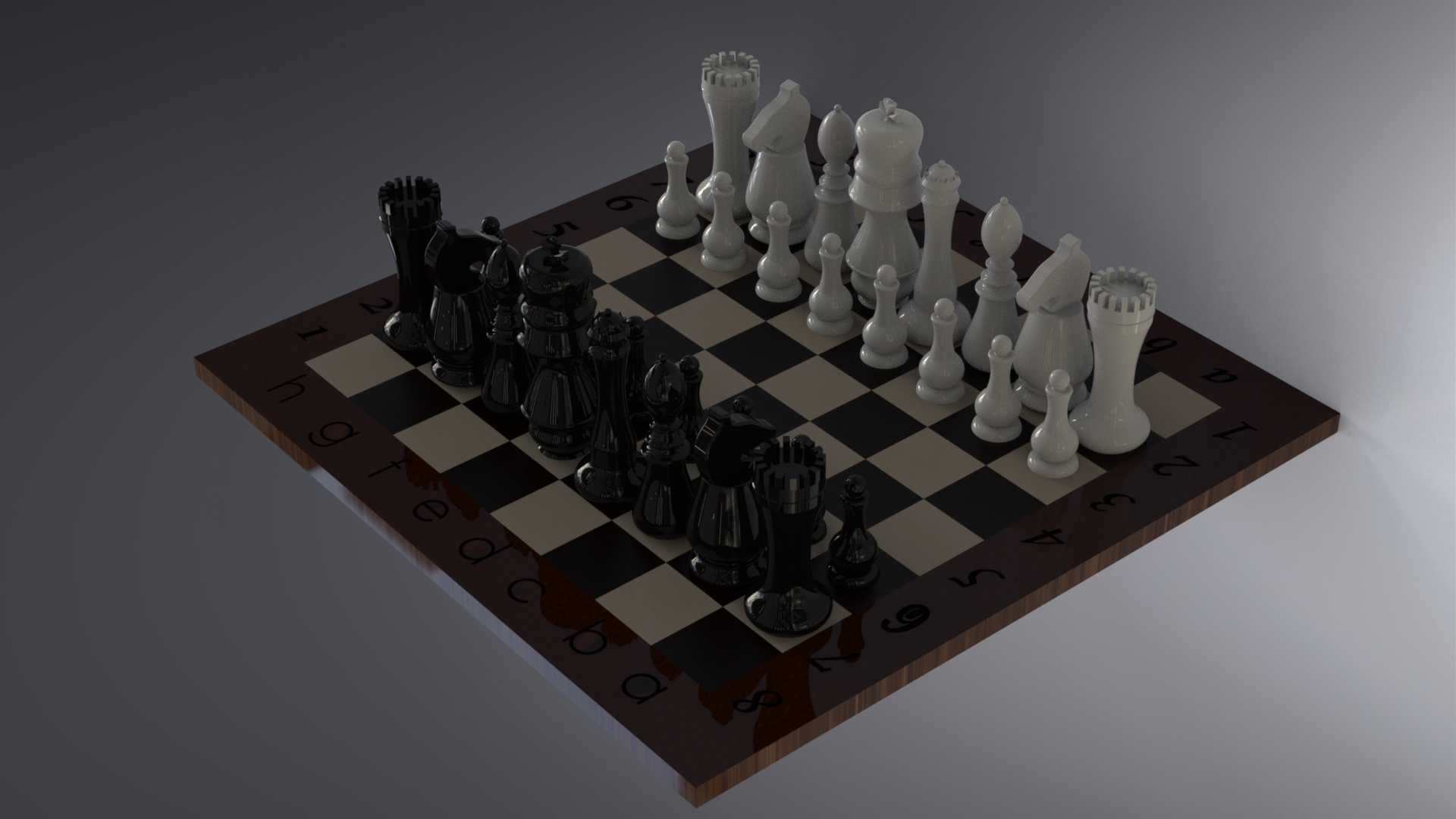

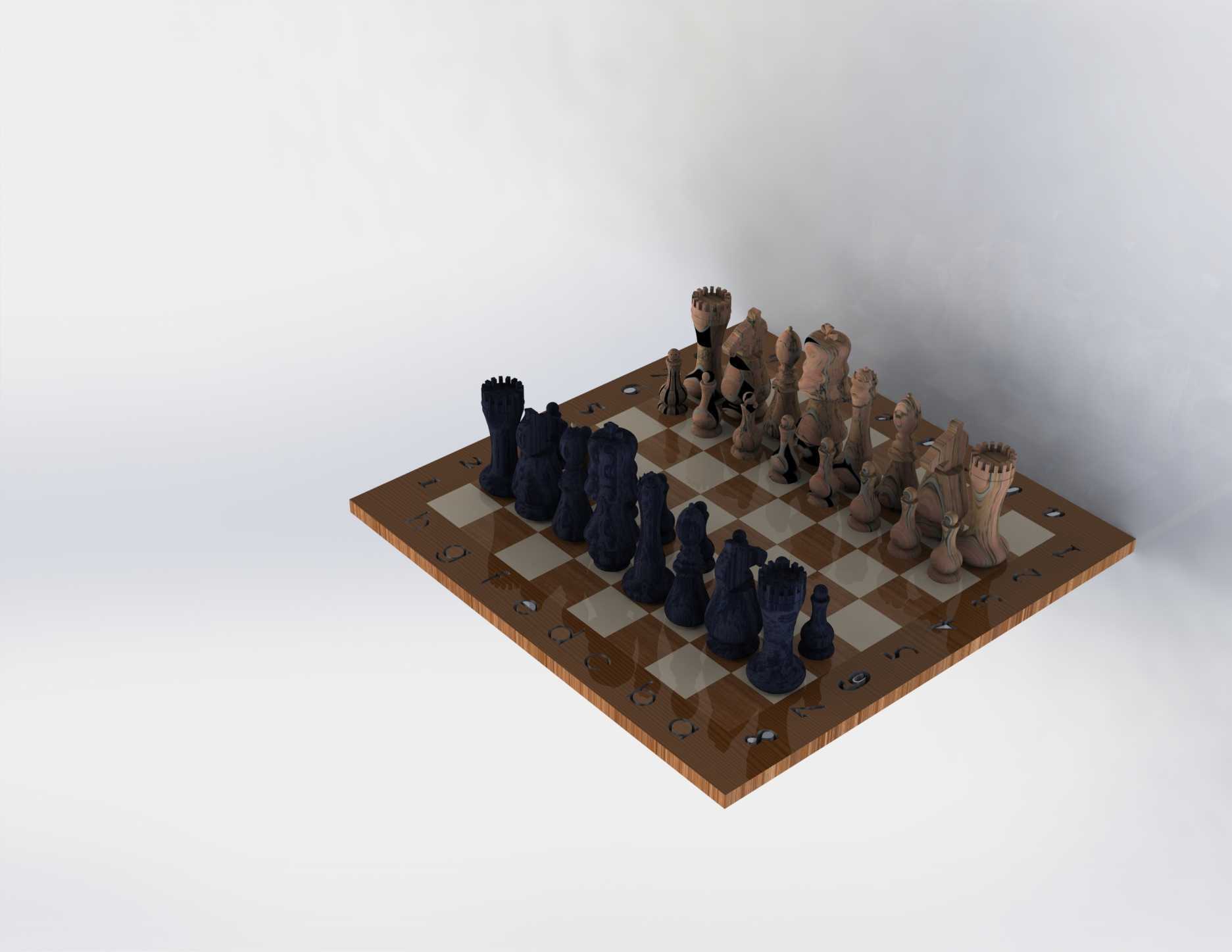

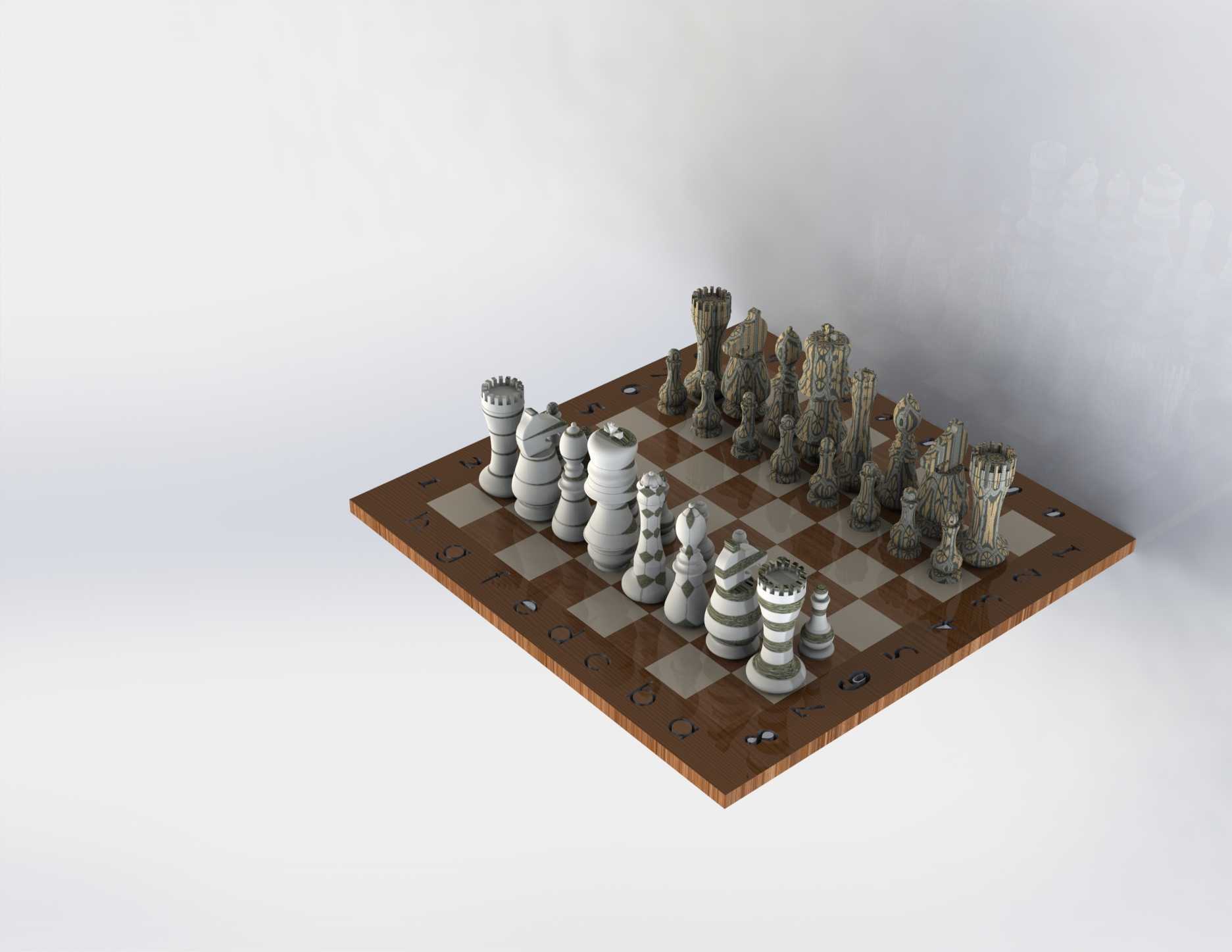

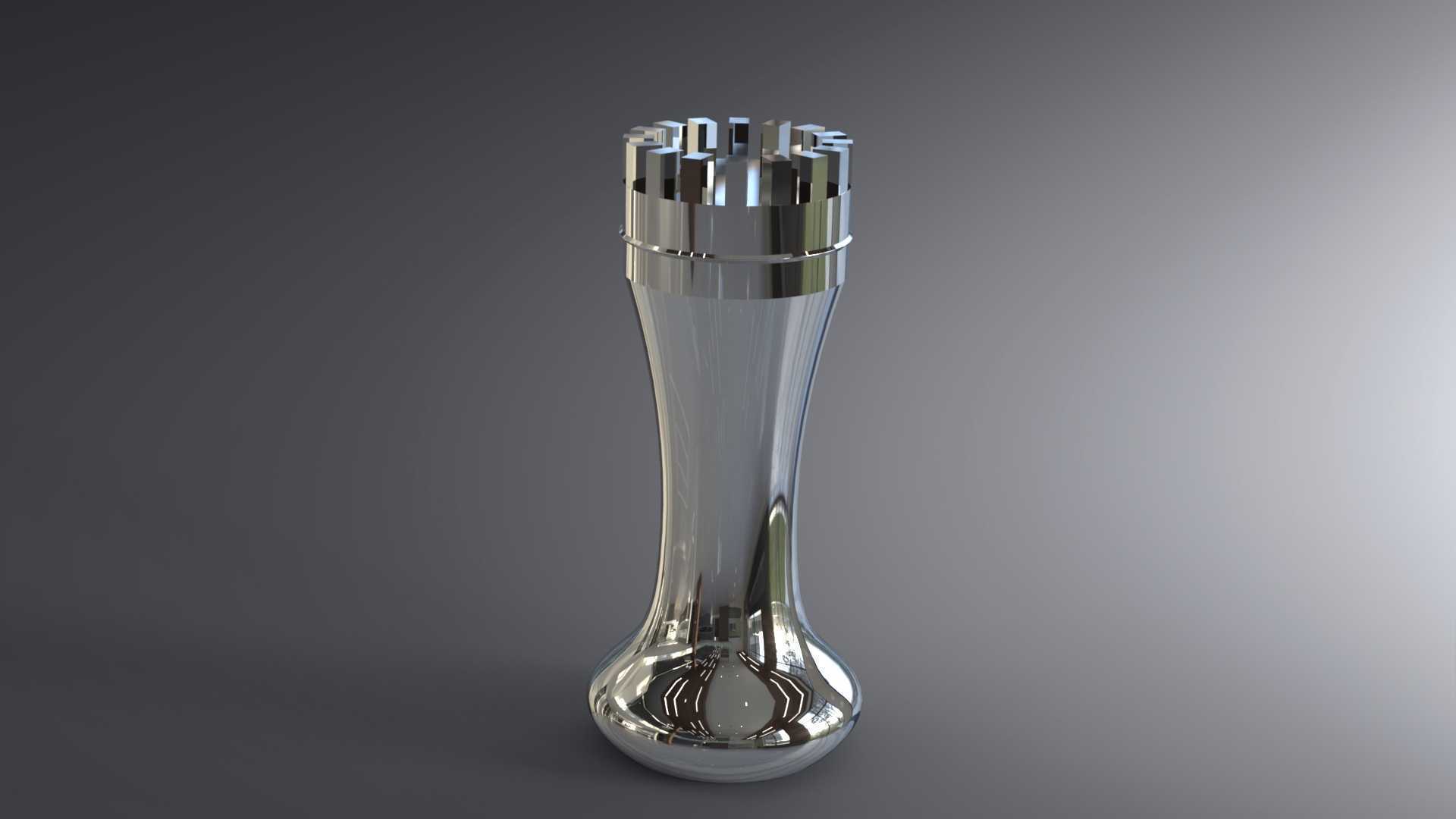

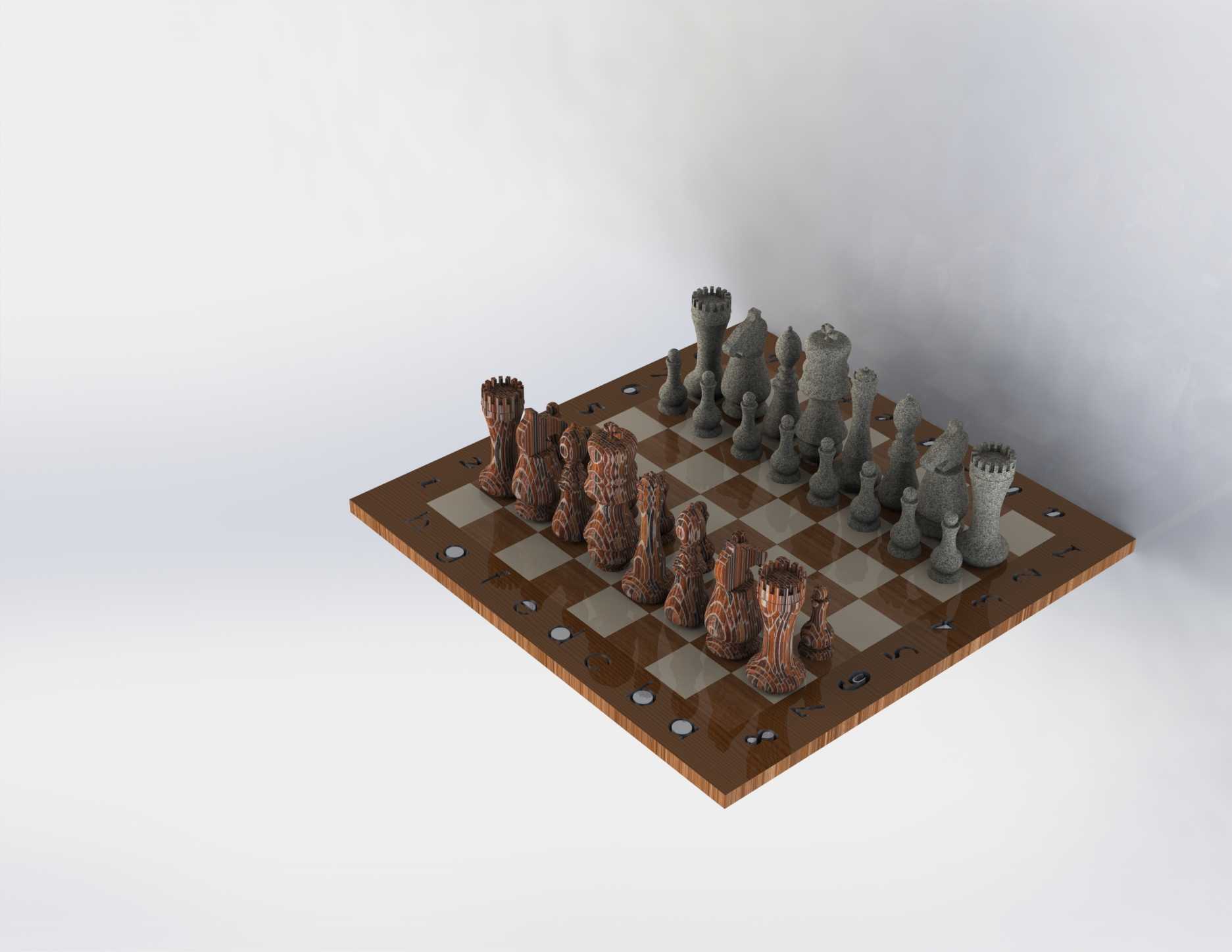

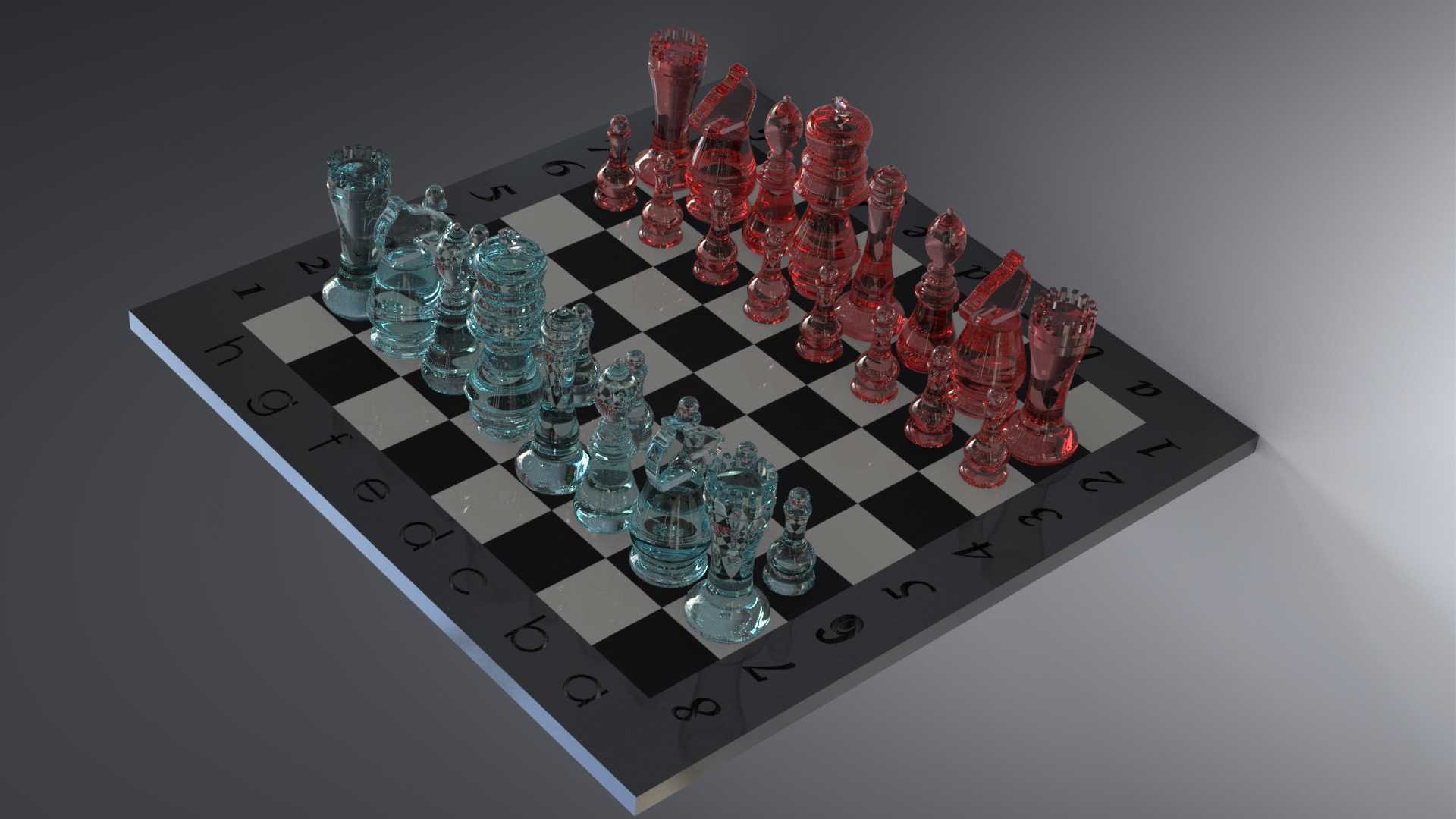

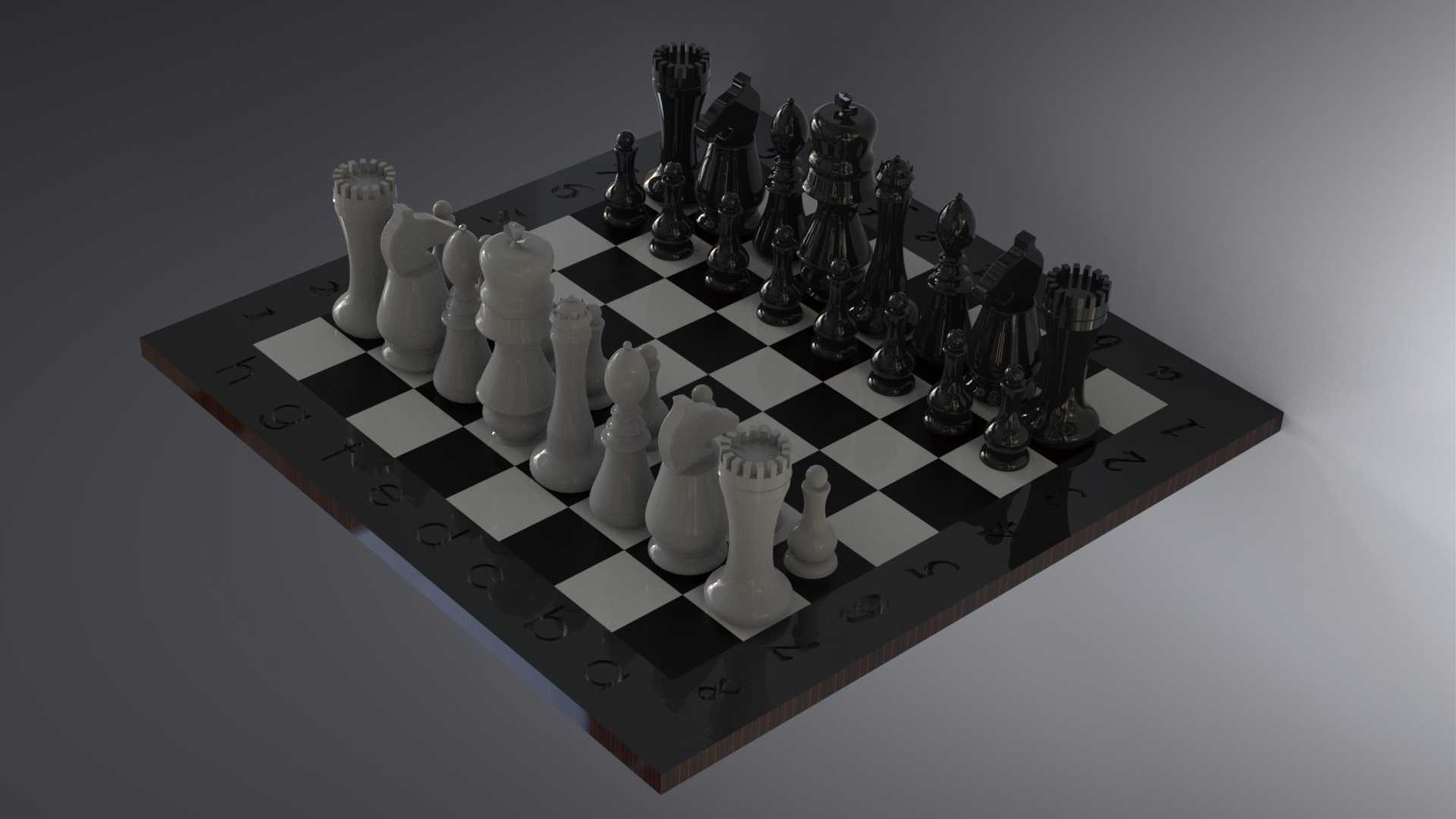

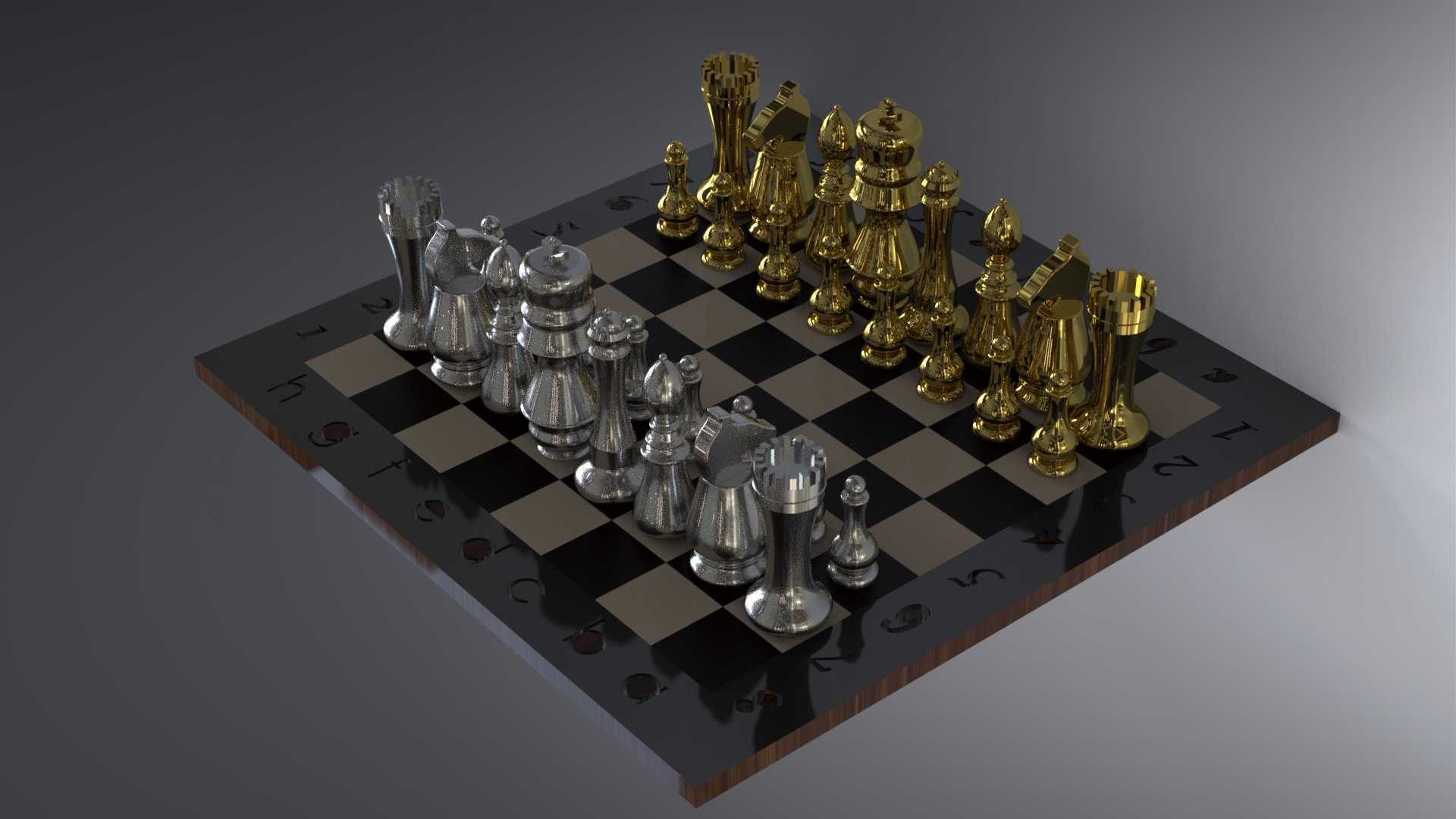

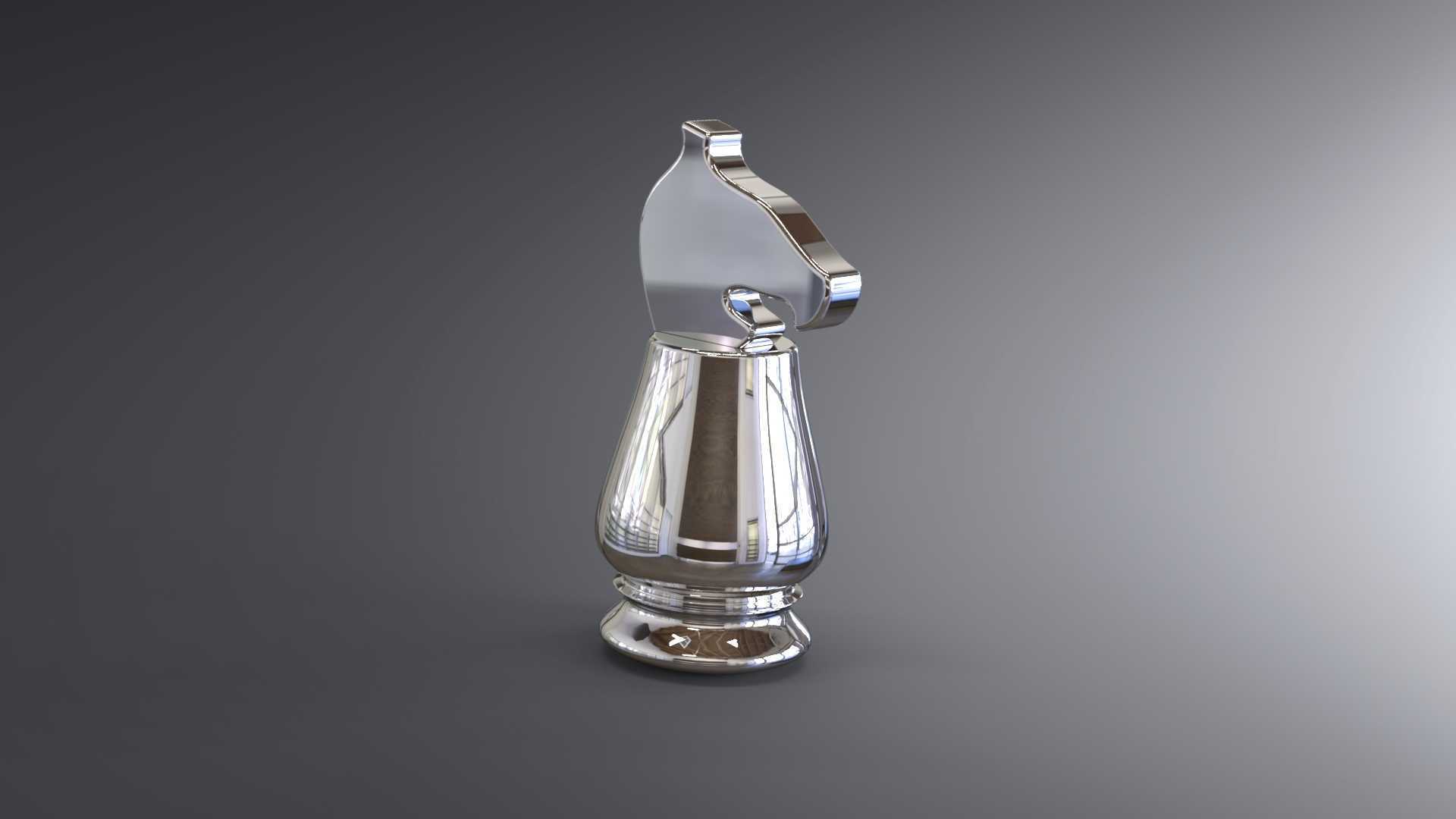

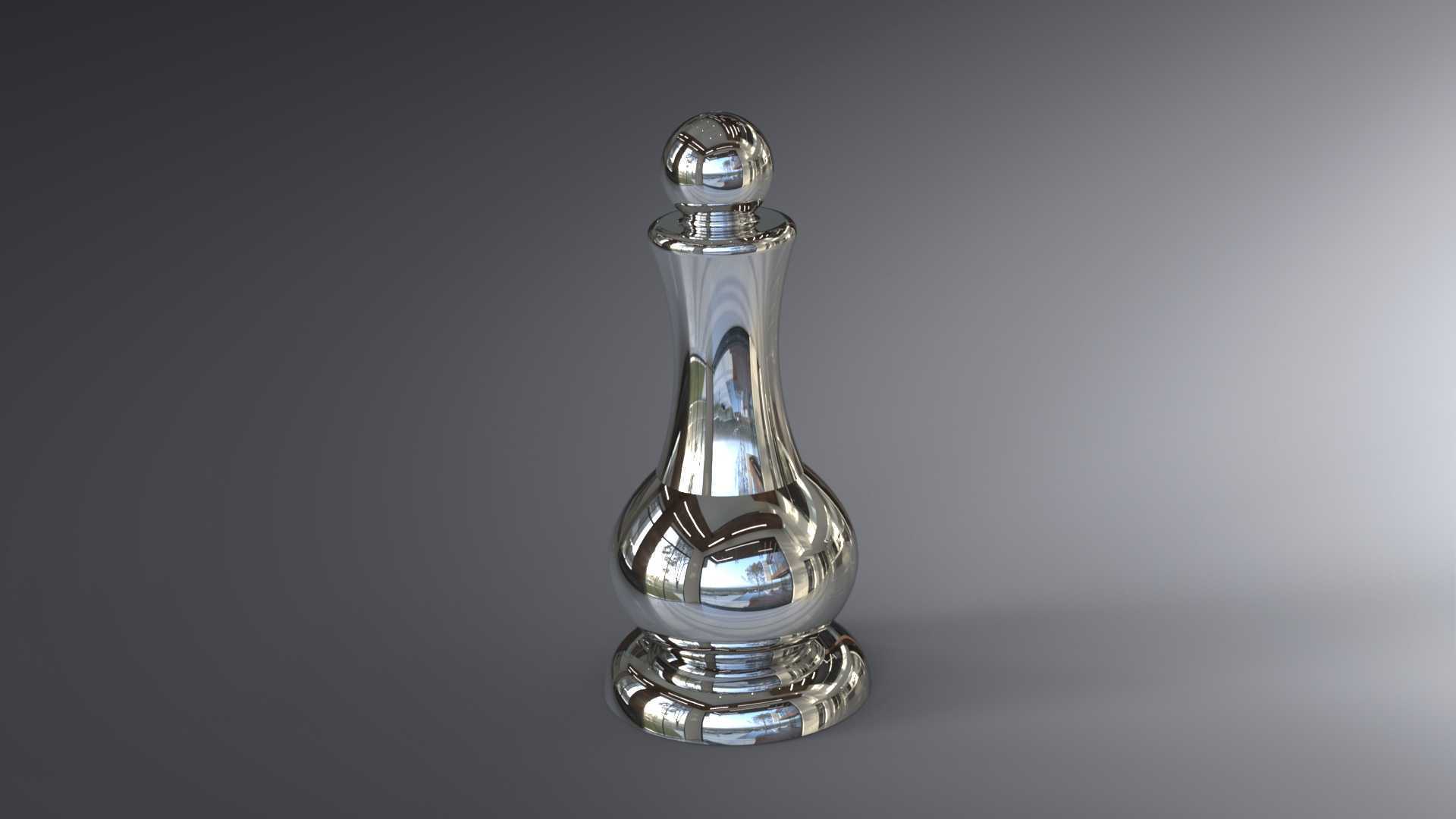

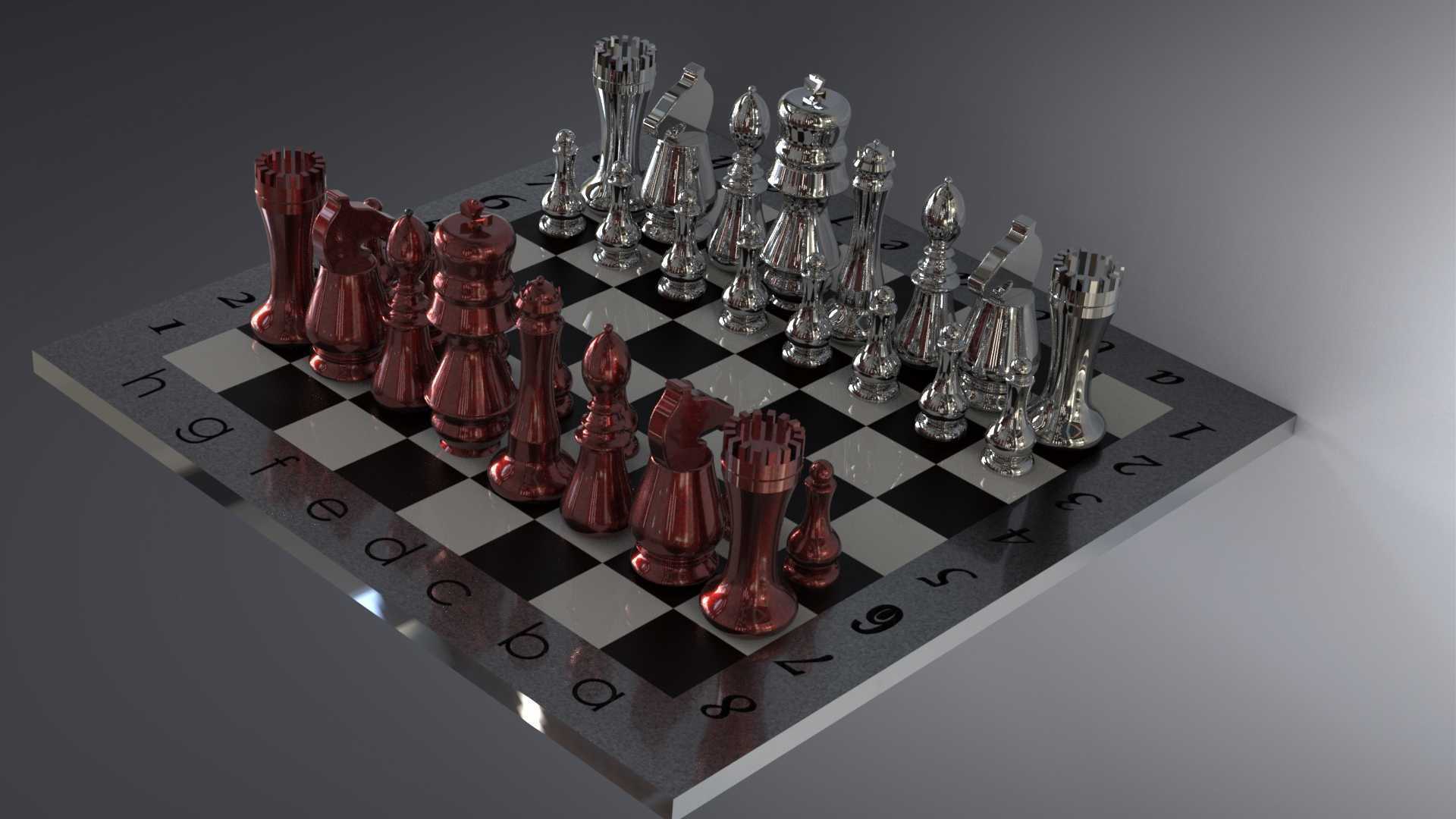

　　这套国际象棋的三维结构设计，首先从棋子的分型逻辑入手，区别于常规塑料注塑棋子的拔模角度设计，金属质感棋子采用了多曲面回转体结合局部浮雕特征的结构，每类棋子的重心都经过配重适配：王、后这类高身棋子的底部预留了沉孔结构，可嵌入高密度配重块，避免日常摆放或轻触时出现倾倒问题，兵、马这类矮身棋子则通过底部加厚的实体结构保证放置稳定性，所有棋子的底部都设计了0.2mm深度的内嵌绒布安装槽，安装防滑绒布后不会刮花棋盘表面，同时降低棋子落位时的碰撞噪音。棋盘部分采用分层复合结构，表层为88交替排布的黑白格面，每格的尺寸公差控制在±0.1mm以内，保证所有棋子落位时都能完全处于格面中心区域，不会出现跨格偏移的问题；棋盘边框做了45度倒角处理，

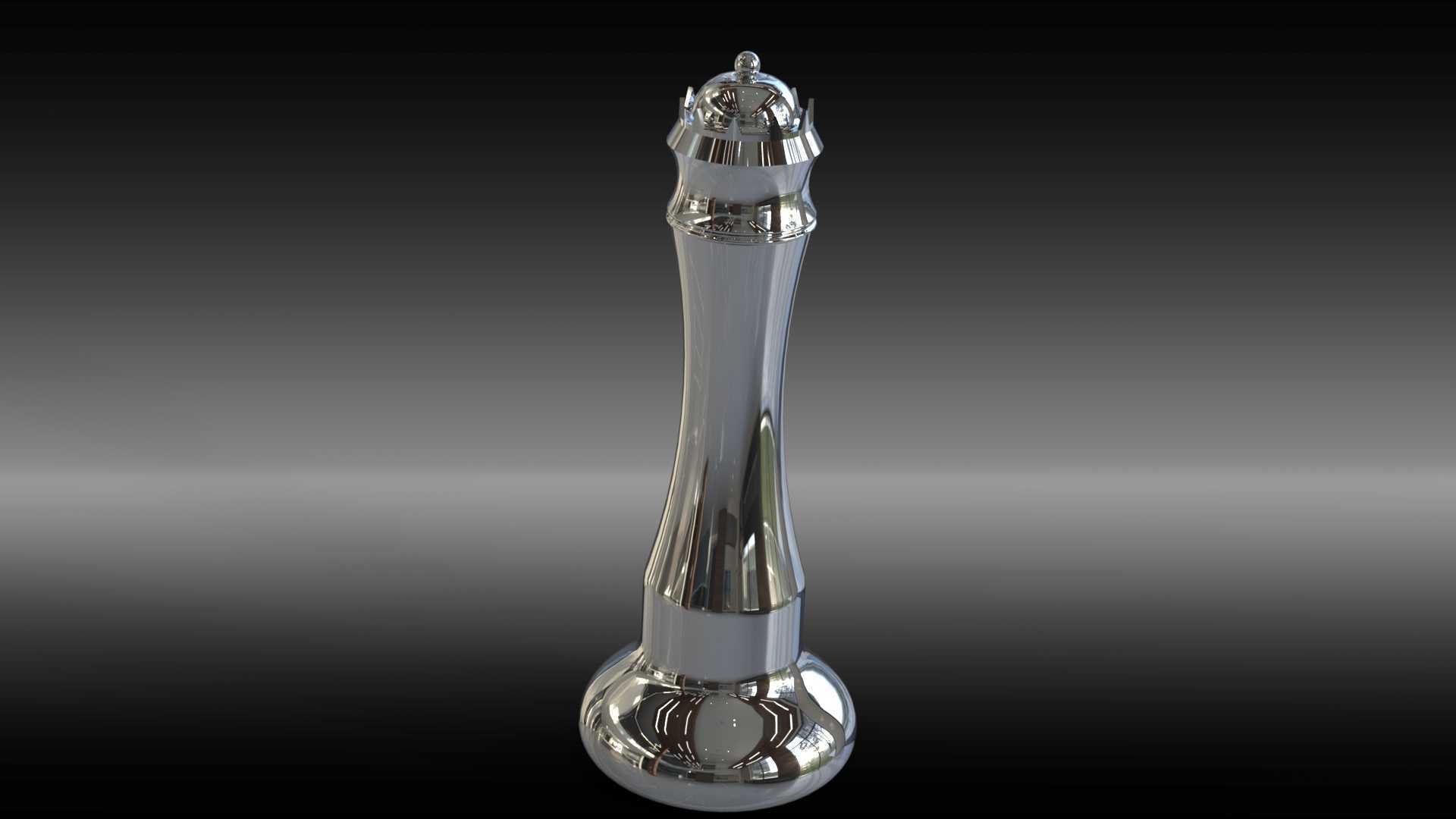

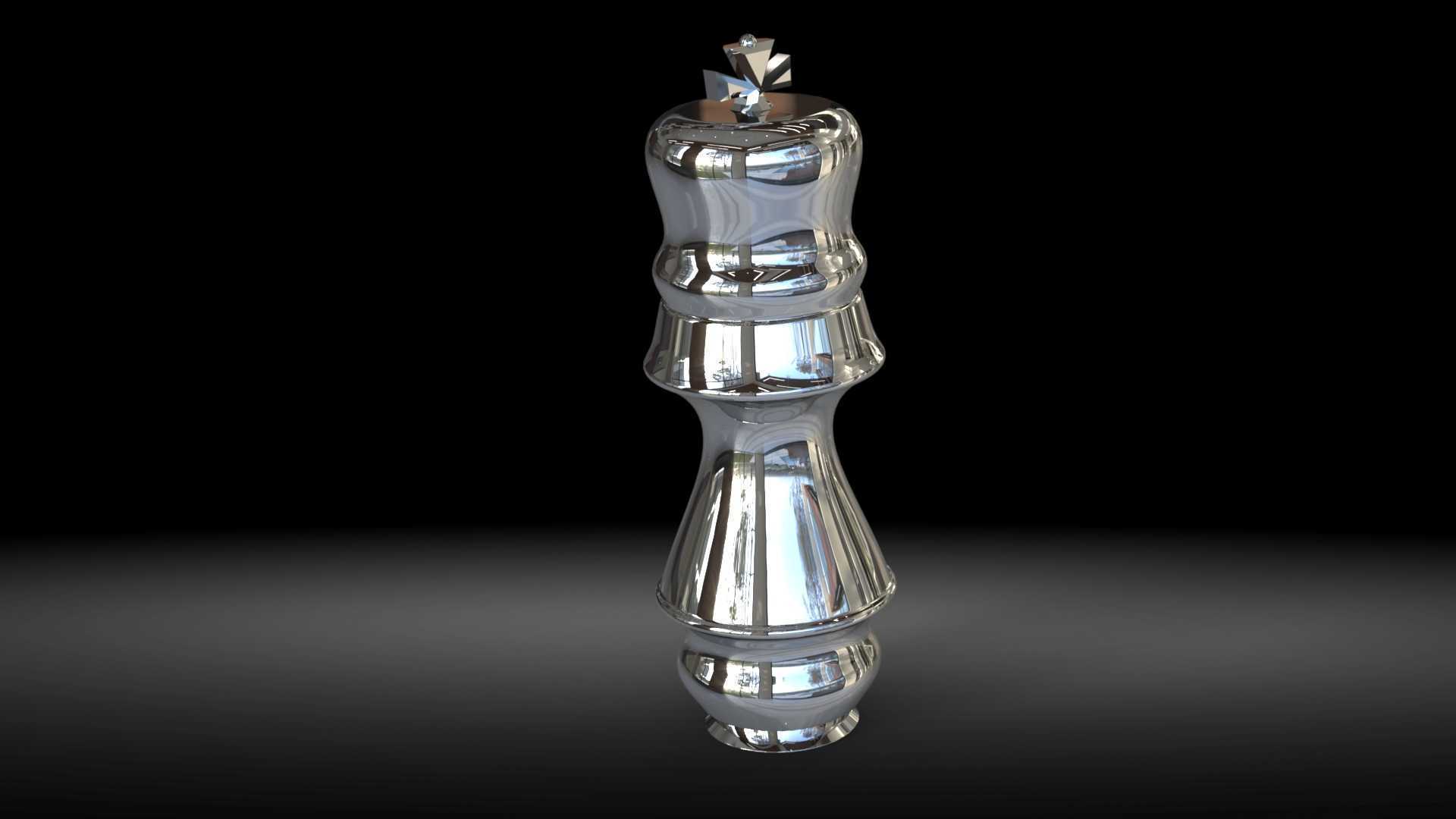

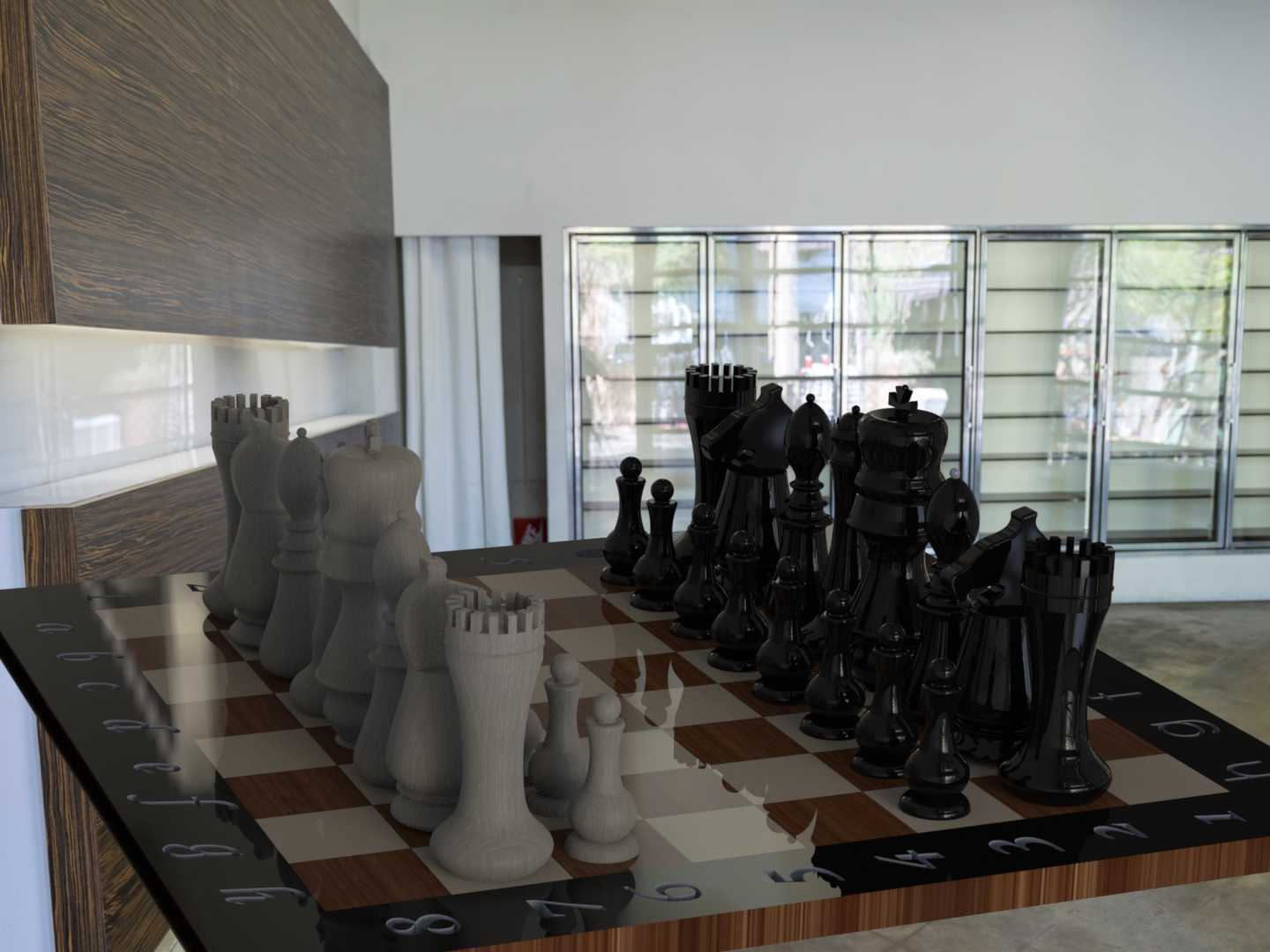

　　边框侧面预留了标识字符的雕刻位，可标注行列编号方便对局时记录棋谱，棋盘底层设置了隐藏式的收纳腔结构，通过侧边的抽拉结构可将全套棋子收纳在棋盘内部，收纳腔内部做了对应每个棋子外形的定位卡槽，棋子放入后不会在搬运过程中出现晃动磕碰，整套产品闭合后整体厚度控制在35mm以内，方便日常收纳携带。从应用场景来看，这套设计既可以满足日常棋类对弈的实用需求，金属质感的外观也适配商务会客区、高端书房的桌面陈设需求，棋子的曲面过渡全部做了圆角处理，没有尖锐棱角，日常使用过程中不会出现划伤风险。设计过程中对棋子的握持手感做了反复调整：王的高度设定为95mm，最粗处直径28mm，符合成年人手指握持的舒适尺寸，兵的高度为45mm，直径18mm，

　　拿取时不会因为尺寸过小出现滑脱问题。棋盘的整体外轮廓尺寸为380mm380mm，放置在常规书桌、茶几上不会占用过多桌面空间，底部四个角设置了直径15mm的防滑脚垫安装位，安装脚垫后棋盘不会在光滑桌面出现滑动。棋子的分型面全部设置在外观非可视区域，后续不管采用金属压铸、树脂浇筑还是数控加工的生产工艺，都能最大程度减少后续打磨抛光的工作量，降低生产环节的人工成本。棋盘的格面拼接处做了错位嵌合结构，不同色块的拼接缝隙控制在0.05mm以内，长期使用不会出现起翘、开胶的问题，边框与棋盘主体采用卡扣加粘接的组合固定方式，相比单纯的粘接结构抗摔性能提升40%以上，日常搬运过程中意外跌落也不会出现边框脱落的问题。针对金属材质棋子的重量特性，

　　棋盘表层选用了高硬度耐磨材质，莫氏硬度达到3H以上，长期使用棋子摩擦也不会在格面留下明显划痕，保持外观的完整度。收纳腔的抽拉结构采用阻尼滑轨，抽拉过程顺滑无卡顿，关闭后有磁吸定位结构，不会因为倾斜导致抽屉滑出、棋子散落。
