直升机旋翼系统螺旋桨PFW结构设计

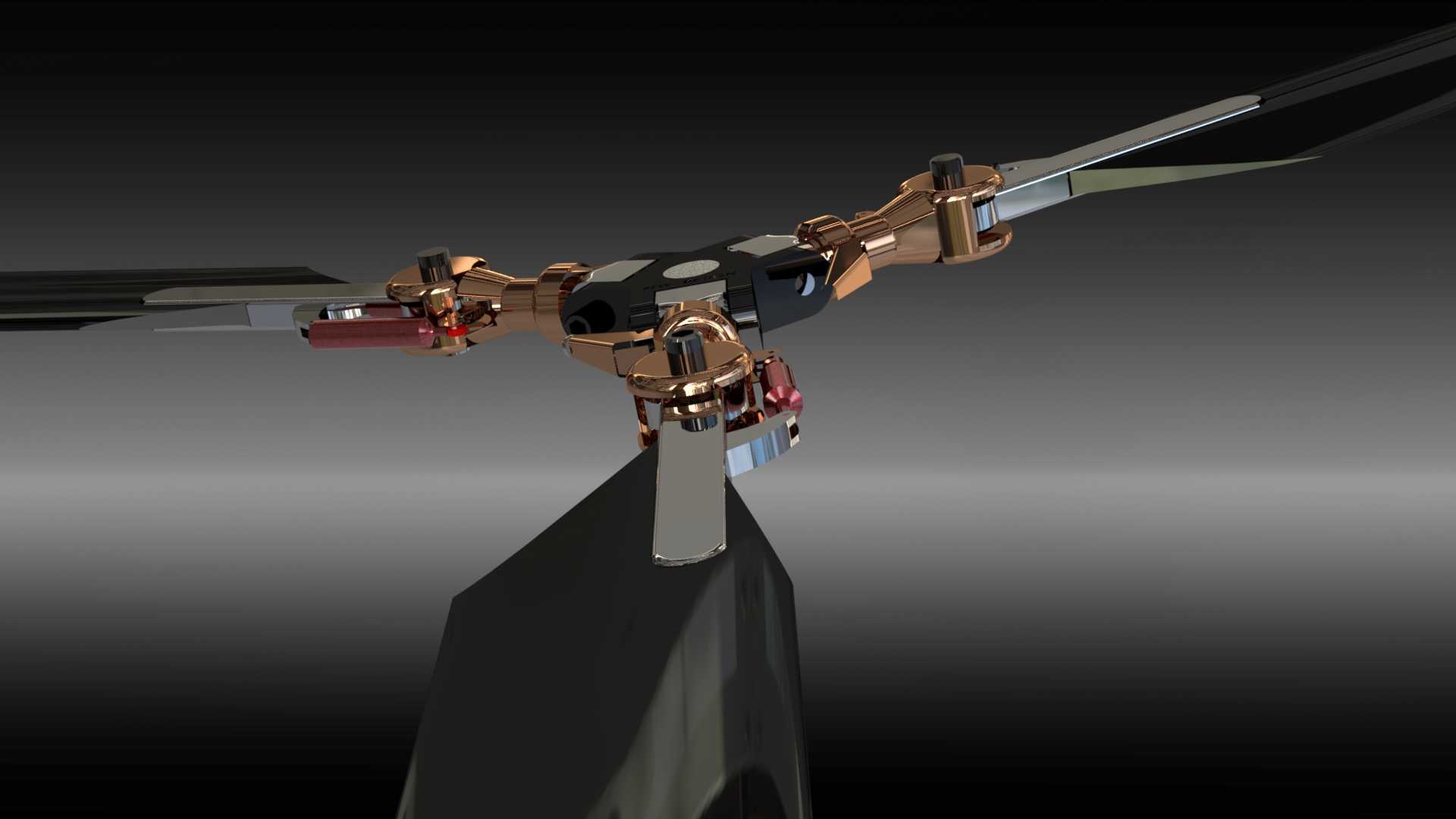

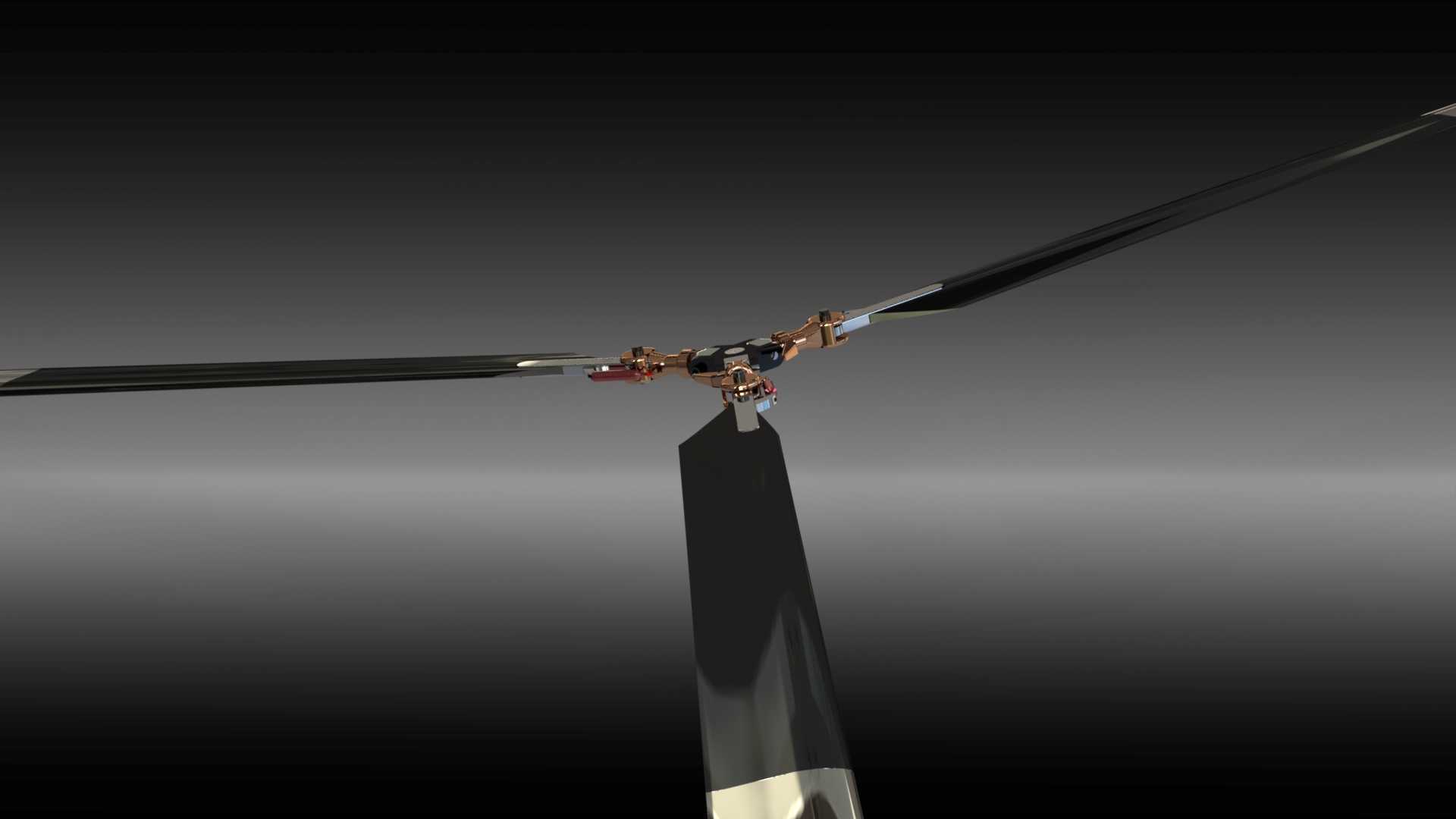

　　在通航直升机的整机结构体系中，旋翼系统是直接决定飞行升力、操纵响应特性与飞行安全边界的核心动部件，这套PFW构型的螺旋桨旋翼结构，主要面向轻型通用直升机、无人直升机的主旋翼装配场景，承担着将发动机输出轴的旋转扭矩转化为气动升力，同时响应总距、周期变距操纵指令，实时调整各片桨叶的桨距角，实现飞行器升降、前后飞、转向等机动动作的核心功能。从实际工程应用的角度看，这类三桨叶构型的旋翼系统，相比两叶桨布局在相同旋翼直径下能提供更平稳的升力输出，振动水平更低，适合对乘坐舒适性、飞行稳定性有要求的轻型通航直升机，也可适配大载荷工业级无人直升机的作业需求，比如农林植保、电力巡检、航空测绘等作业场景下，旋翼的动平衡稳定性、变距响应精度直接决定了作业效率与飞行可靠性。

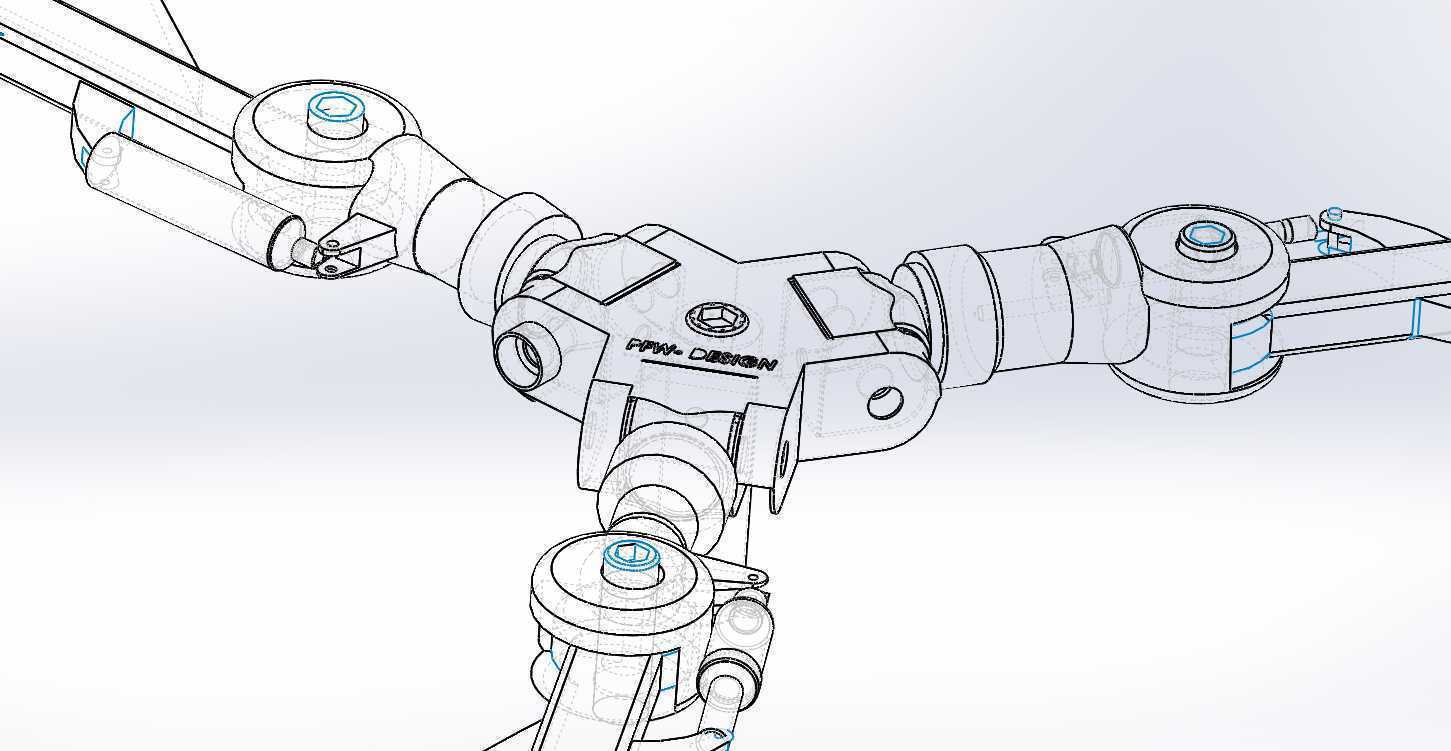

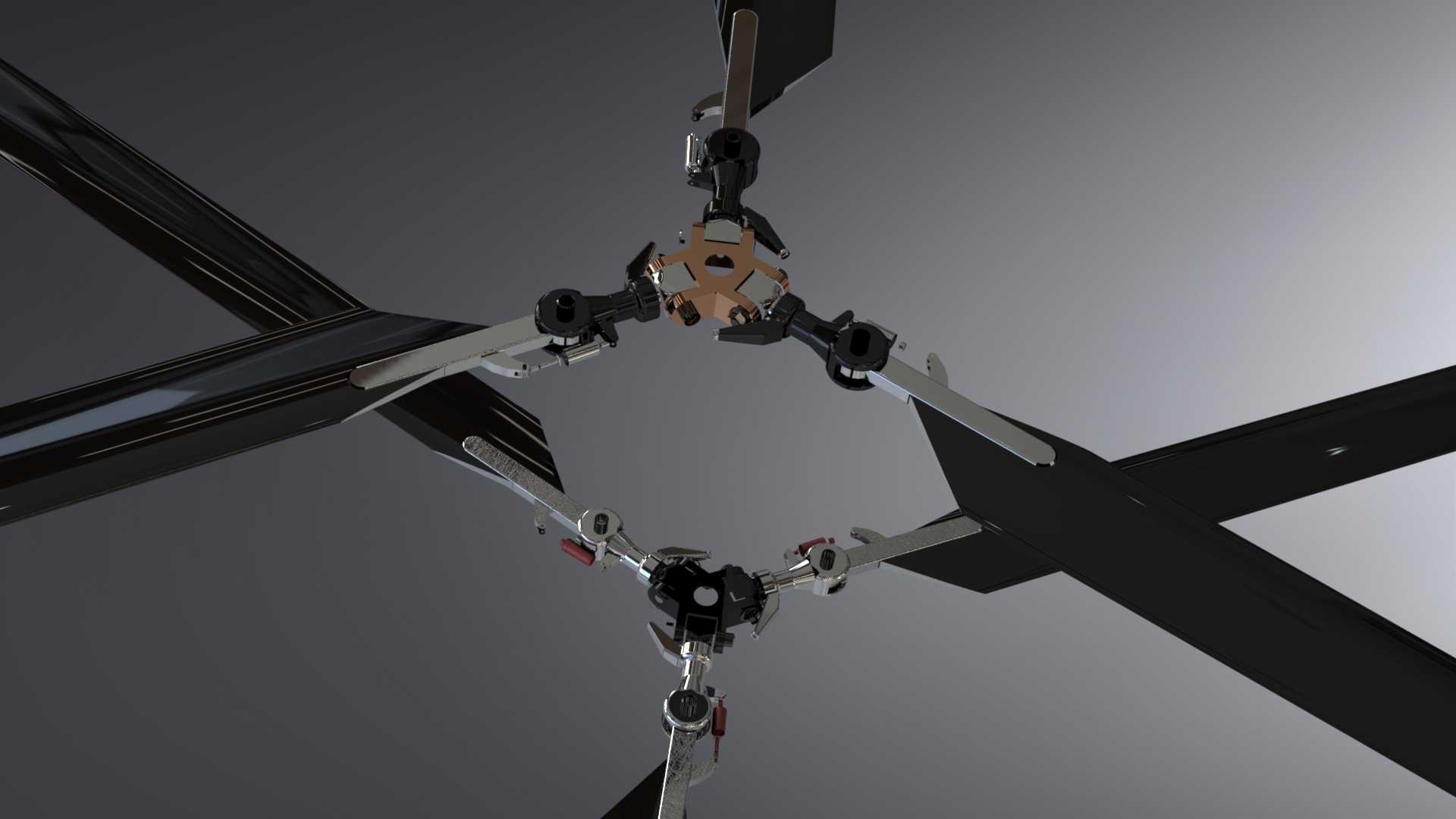

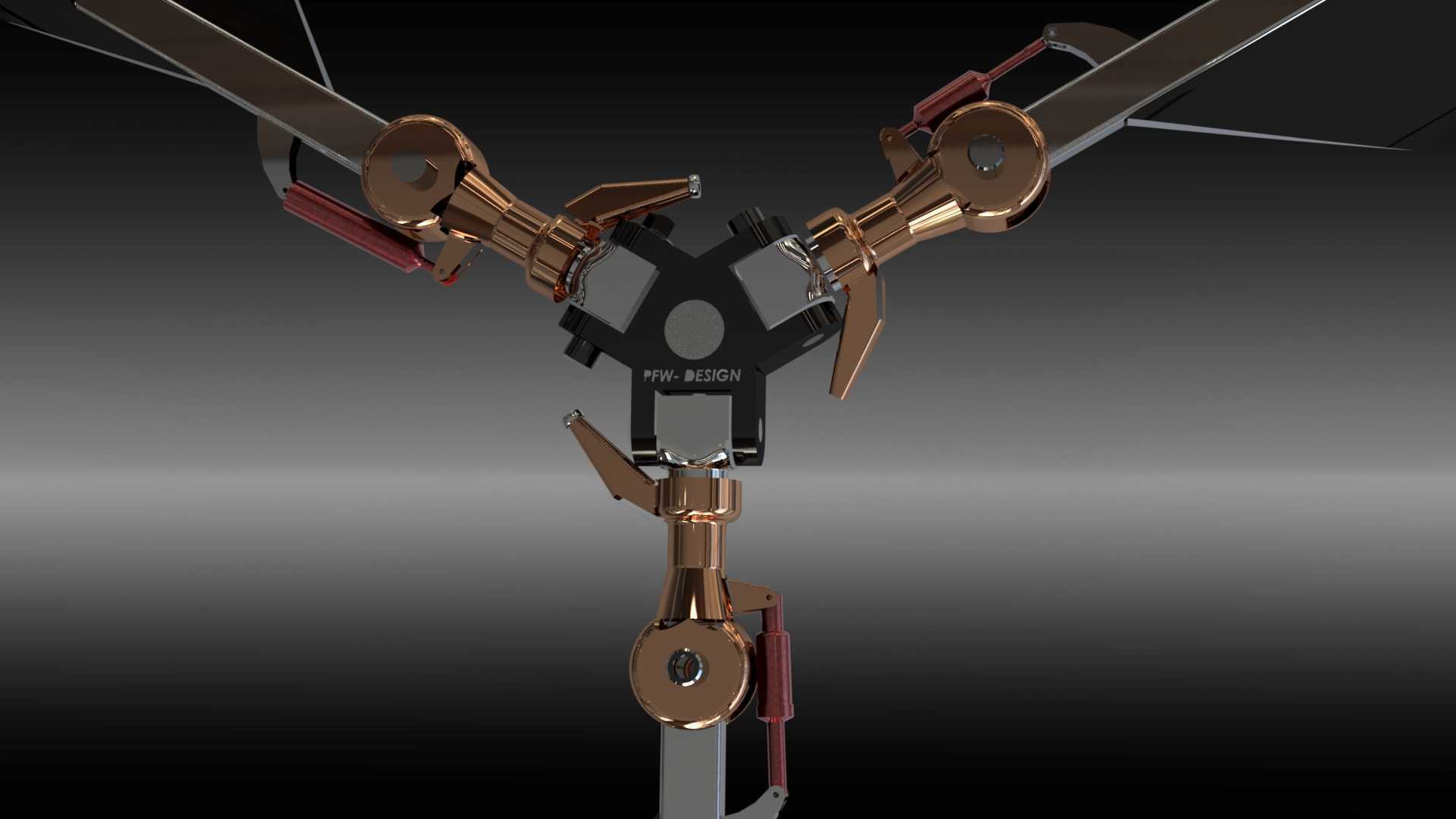

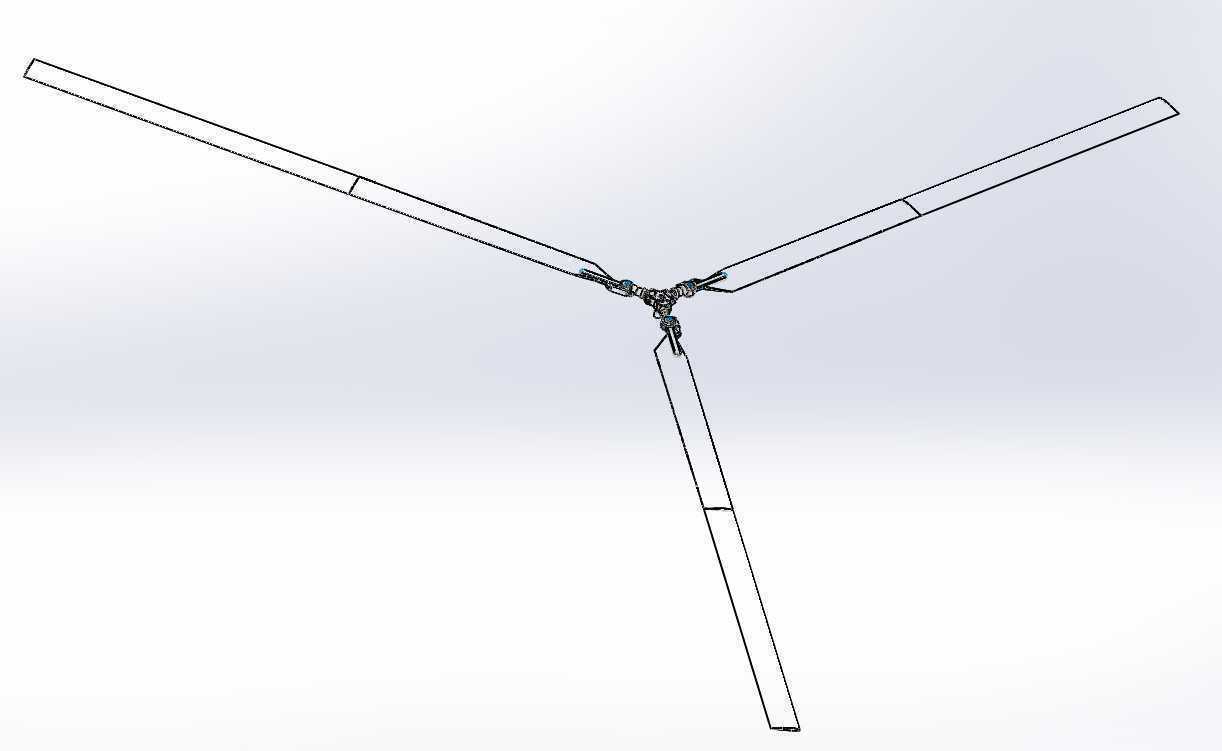

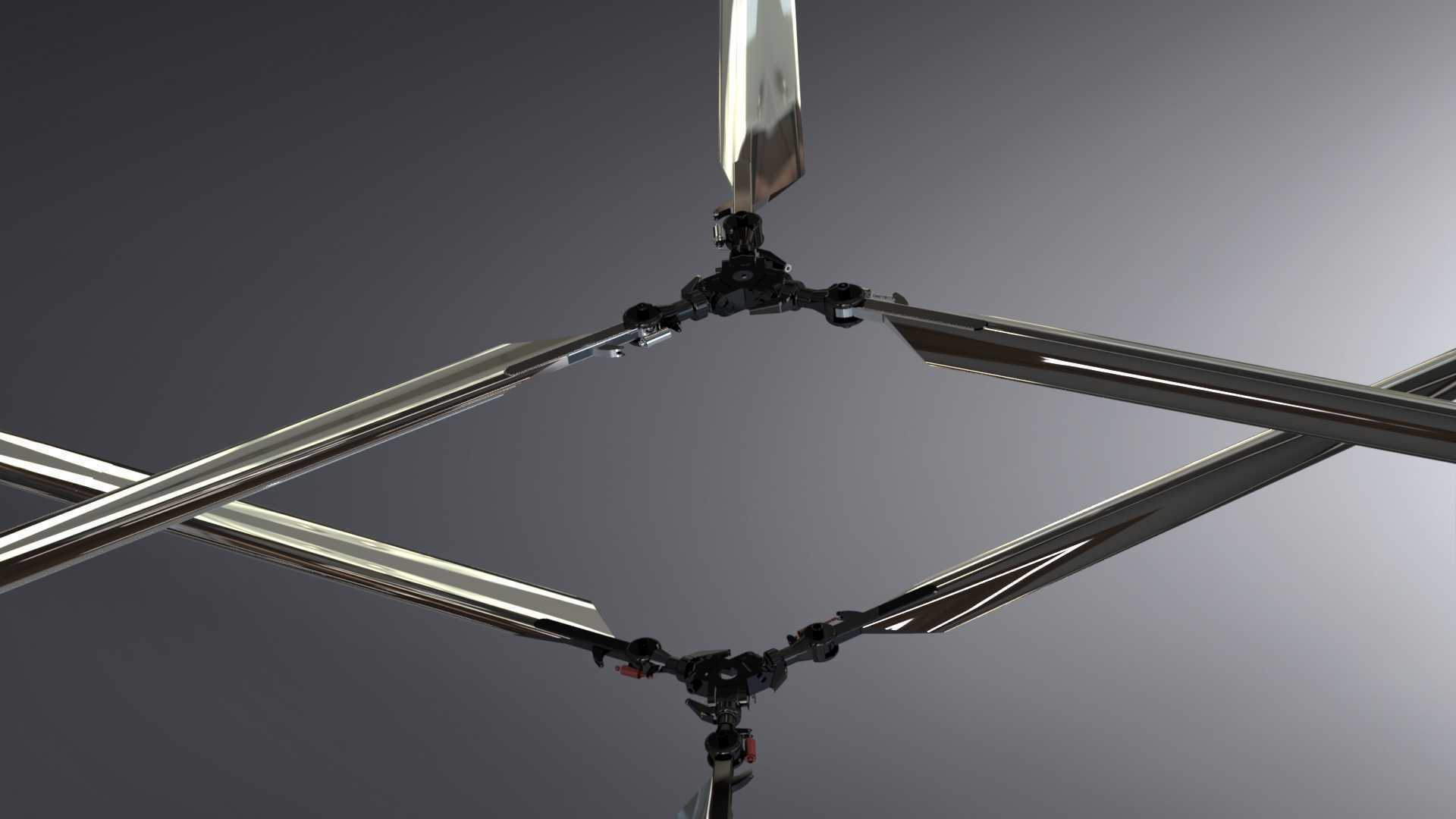

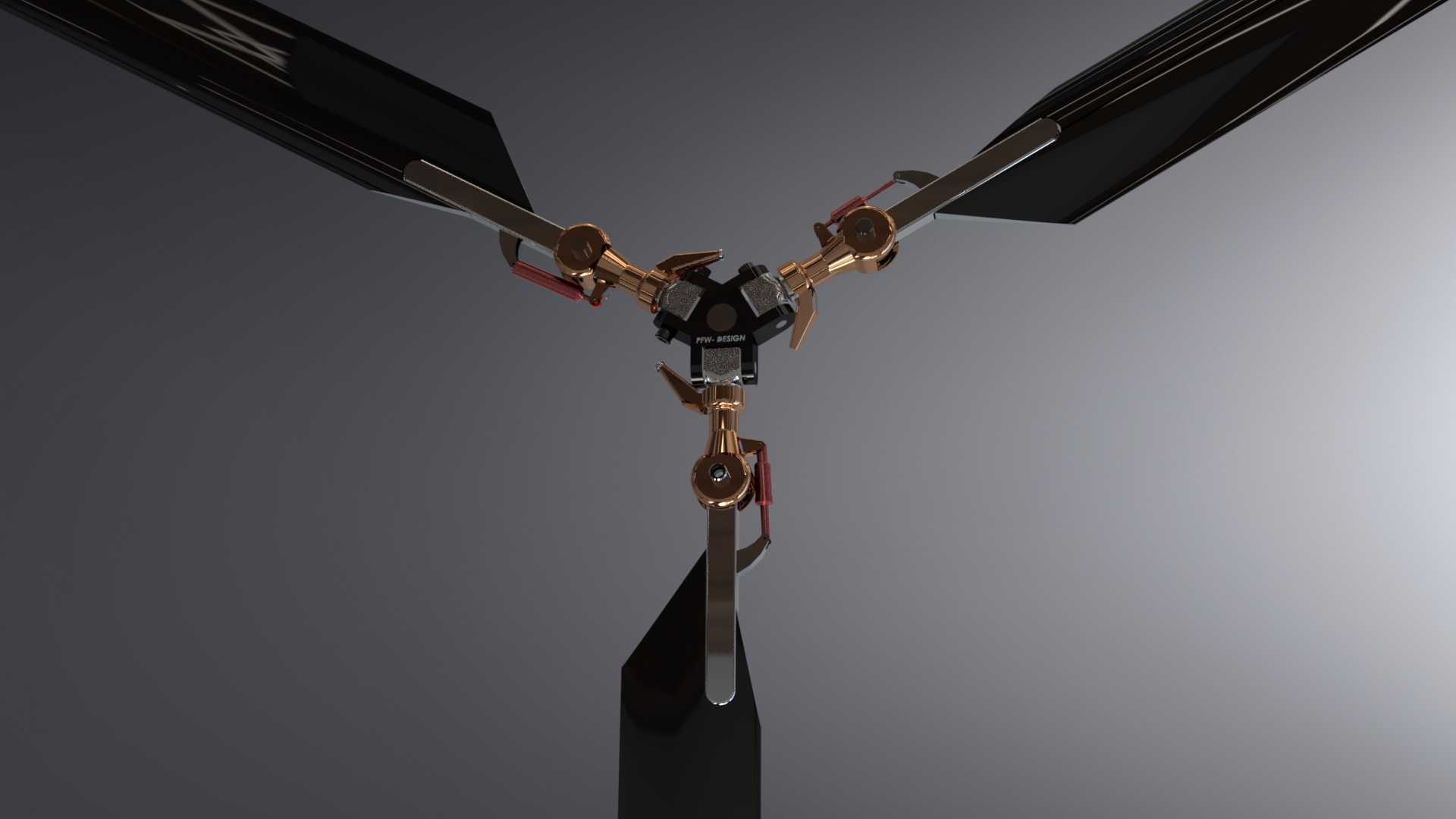

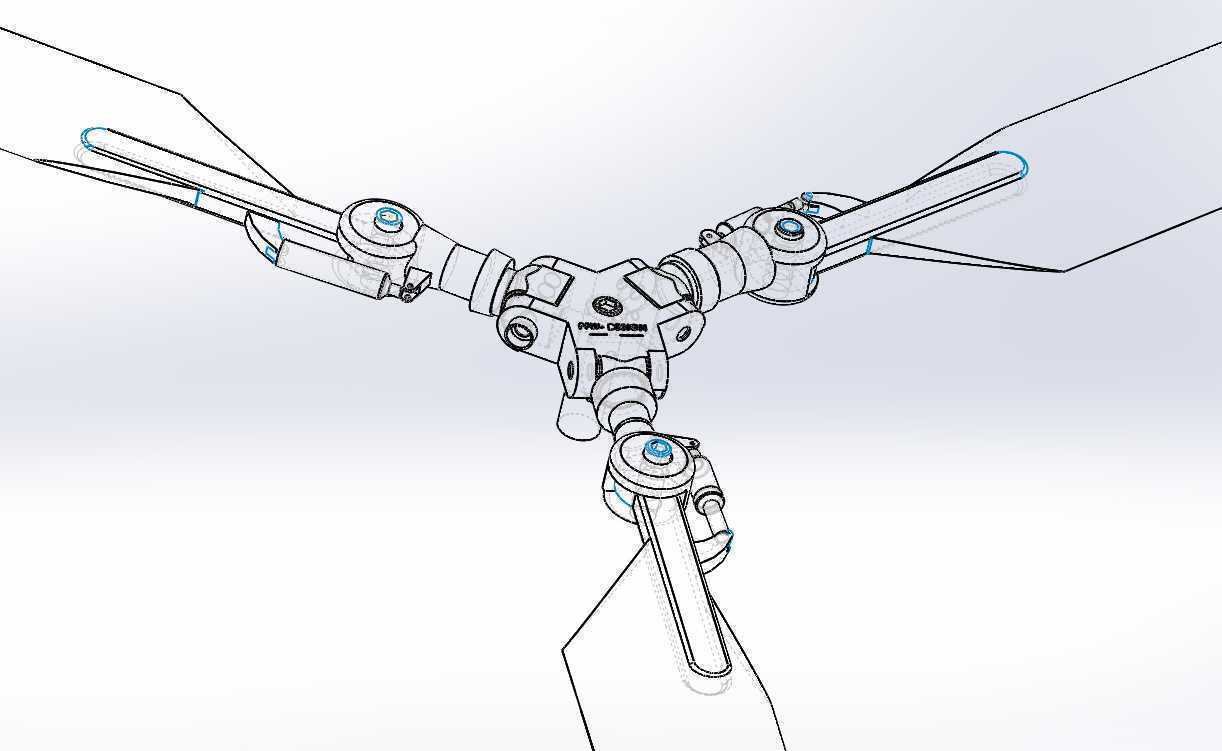

　　这套结构的设计思路围绕动部件的载荷传递路径展开，核心的桨毂中心体作为整个旋翼的载荷承载基础，采用中心对称的三角布局，三个桨叶安装接口沿周向120度均匀分布，保证三片桨叶旋转时的离心力、气动弯矩能在中心体处实现自平衡，降低对主轴的交变载荷冲击。中心体下端与旋翼主轴的连接接口采用锥面配合加端面键的结构形式，既可以传递大扭矩，也能保证旋翼旋转时的同轴度，避免高速旋转时出现偏心振动。每个桨叶安装支臂上集成了变距铰与摆振铰的功能结构，变距摇臂通过拉杆与下方的自动倾斜器连接，当自动倾斜器产生轴向位移或者倾斜角度时，会通过拉杆带动摇臂绕桨叶轴线转动，实现桨距角的调整，总距操纵时三个摇臂同步转动相同角度，同步改变三片桨叶的桨距，实现升力大小的整体调整；周期变距时自动倾斜器倾斜，三个摇臂根据旋转相位产生不同的转动角度，让不同方位的桨叶产生差异化的桨距，形成气动拉力的矢量差，实现直升机的姿态控制。

　　从安装边界与尺寸适配的角度看，这套旋翼结构的中心体轴向安装长度控制在紧凑范围内，下端主轴连接段的直径适配主流轻型直升机的旋翼主轴规格，三个桨叶支臂的外端接口采用标准的桨根夹持结构，可适配同规格的复合材料桨叶安装，不需要额外加工转接结构。变距拉杆的两端采用关节轴承连接，能够补偿操纵过程中产生的角度偏移，避免运动卡滞，关节轴承的密封结构可以阻挡高空环境中的沙尘、水汽进入铰接面，降低动部件的磨损速率，延长维护周期。结构上的所有铰接转动部位都设计了润滑脂注油通道，日常维护时不需要拆解结构即可完成润滑保养，符合通航设备的维护性设计要求。

　　在结构强度设计层面，每个支臂的根部都做了圆弧过渡的加强结构，避免离心力与气动弯矩共同作用下产生应力集中，桨毂中心体的镂空设计在保证结构强度的前提下降低了整体自重，减少旋翼系统的转动惯量，提升操纵响应速度。变距摇臂的力臂长度经过匹配计算，保证自动倾斜器的作动行程与桨距角变化范围呈线性对应关系，降低飞控系统的操纵校准难度，飞行员或者飞控系统输出操纵指令时，桨距的响应更线性可控，避免出现操纵迟滞或者操纵量突变的问题。摆振铰位置设置了阻尼结构，能够吸收桨叶在旋转过程中产生的摆振能量，避免出现地面共振或者空中摆振发散的问题，提升旋翼系统的动稳定性。

　　从实际装配的角度考量，这套结构的所有连接螺栓都采用航空级高强度紧固件，螺栓的安装方向统一朝向维护侧，日常检查紧固件力矩时不需要在多个方位操作，降低外场维护的工作量。桨叶与支臂的连接采用销钉加锁紧保险的结构，既可以承受桨叶旋转时产生的巨大离心力，也能快速完成桨叶的拆卸更换，适配外场作业时的快速维护需求。整个旋翼系统的动平衡调校基准设置在中心体的上端面，装配完成后可以通过基准面快速完成动平衡检测与调整，不需要额外设计工艺基准，减少生产装配过程中的工艺步骤。
