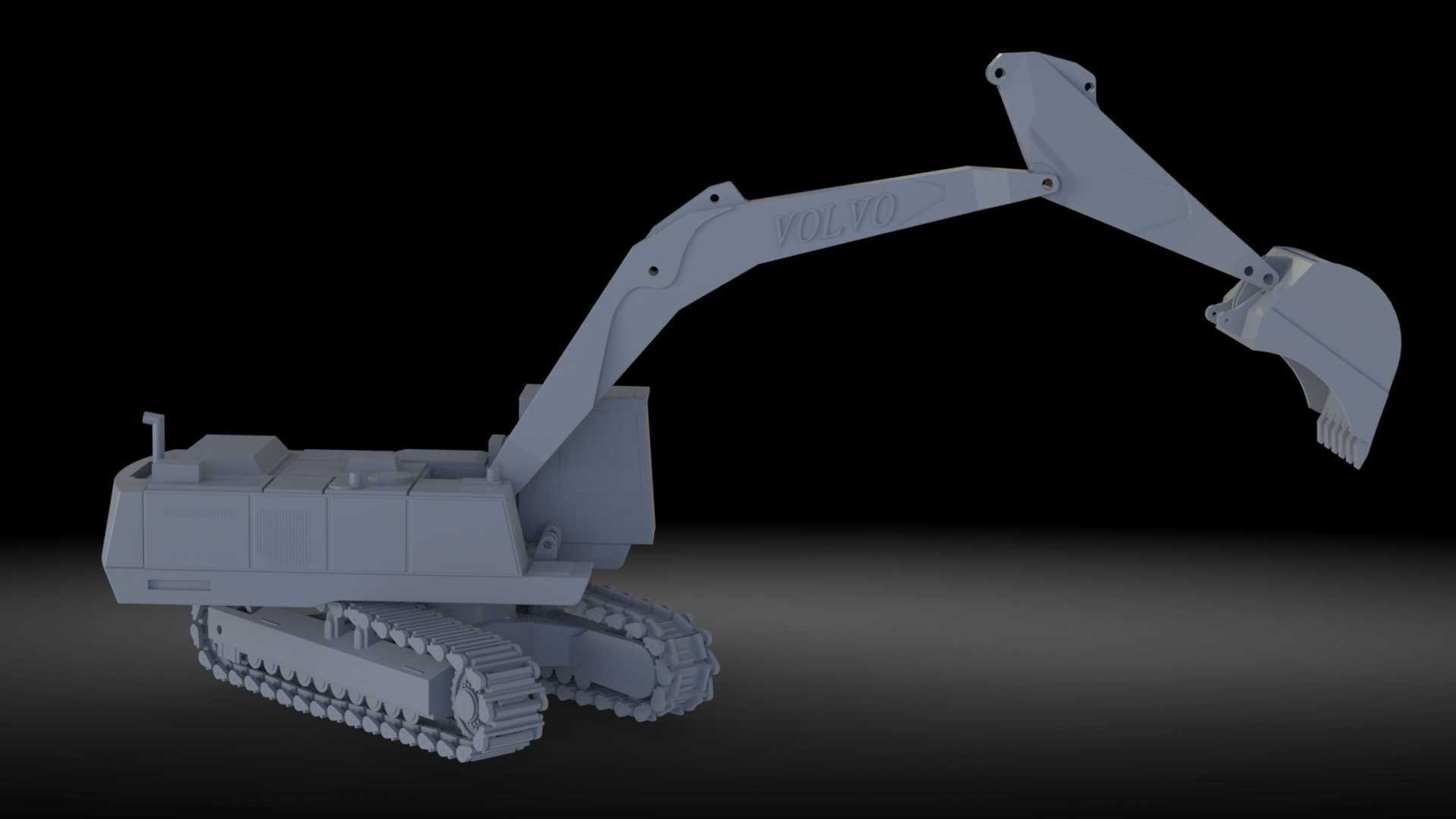

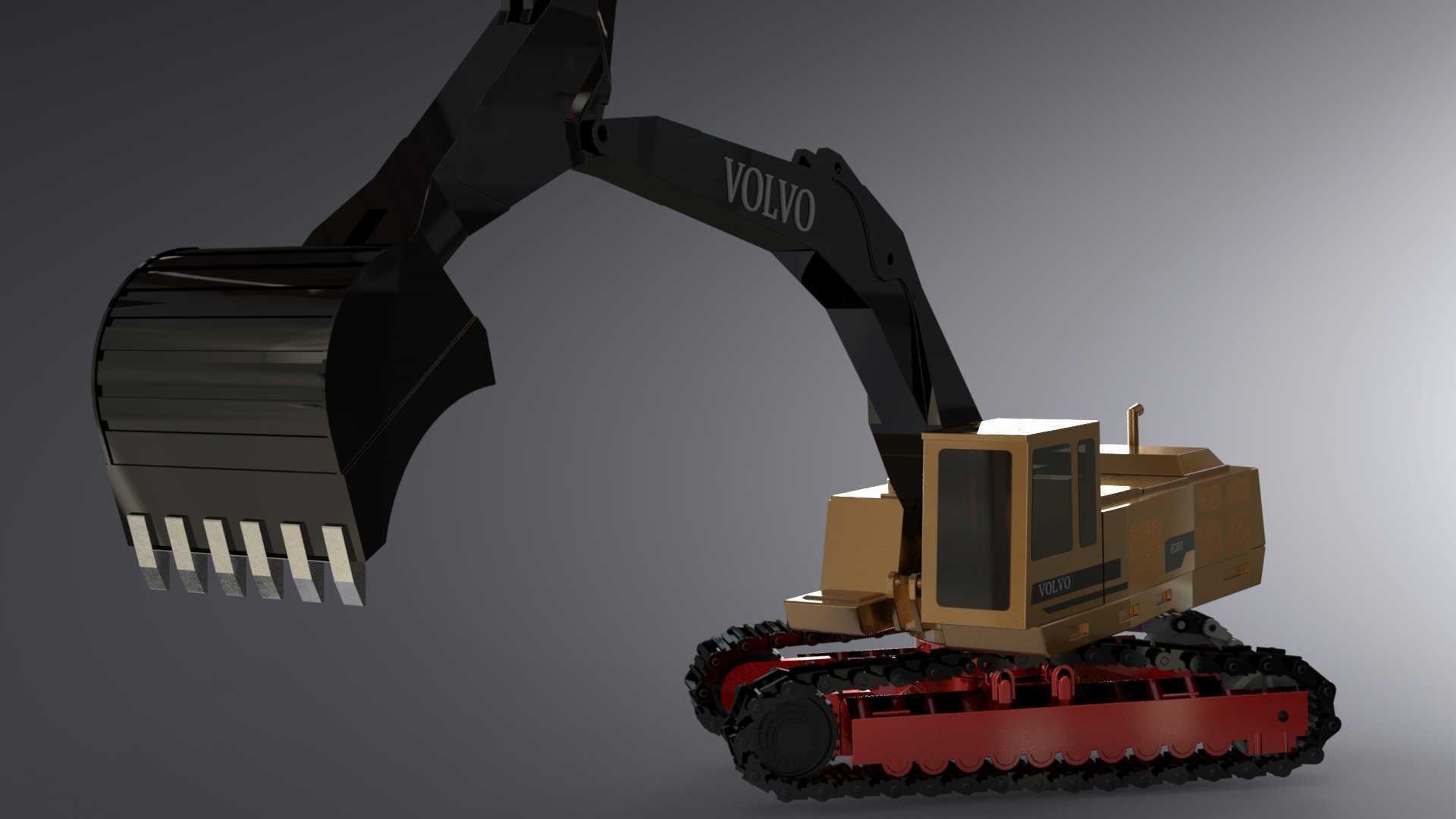

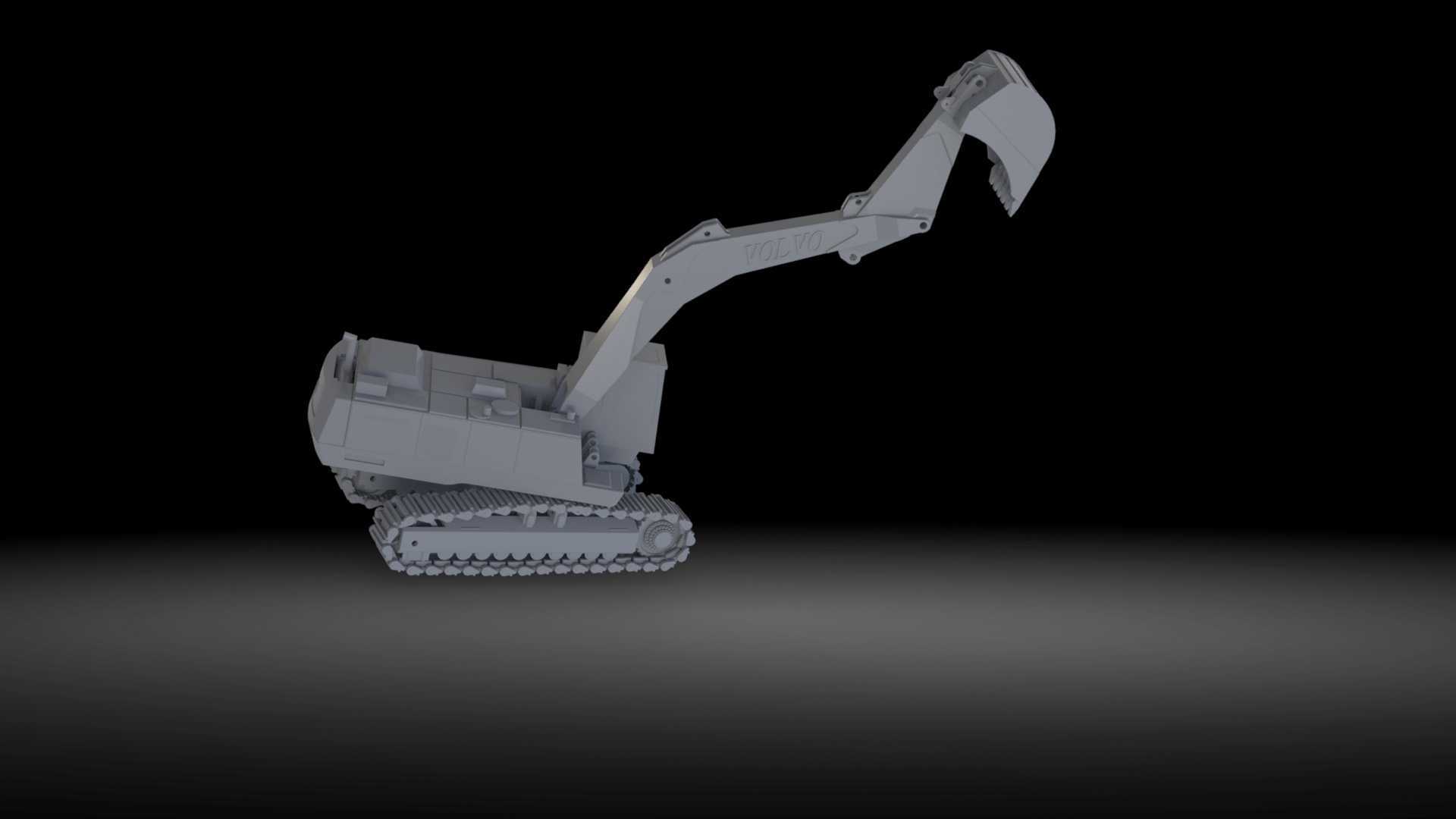

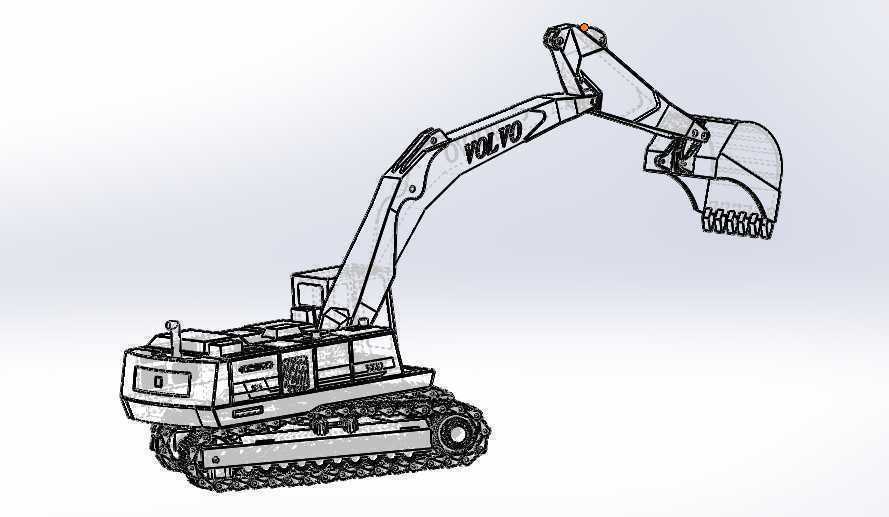

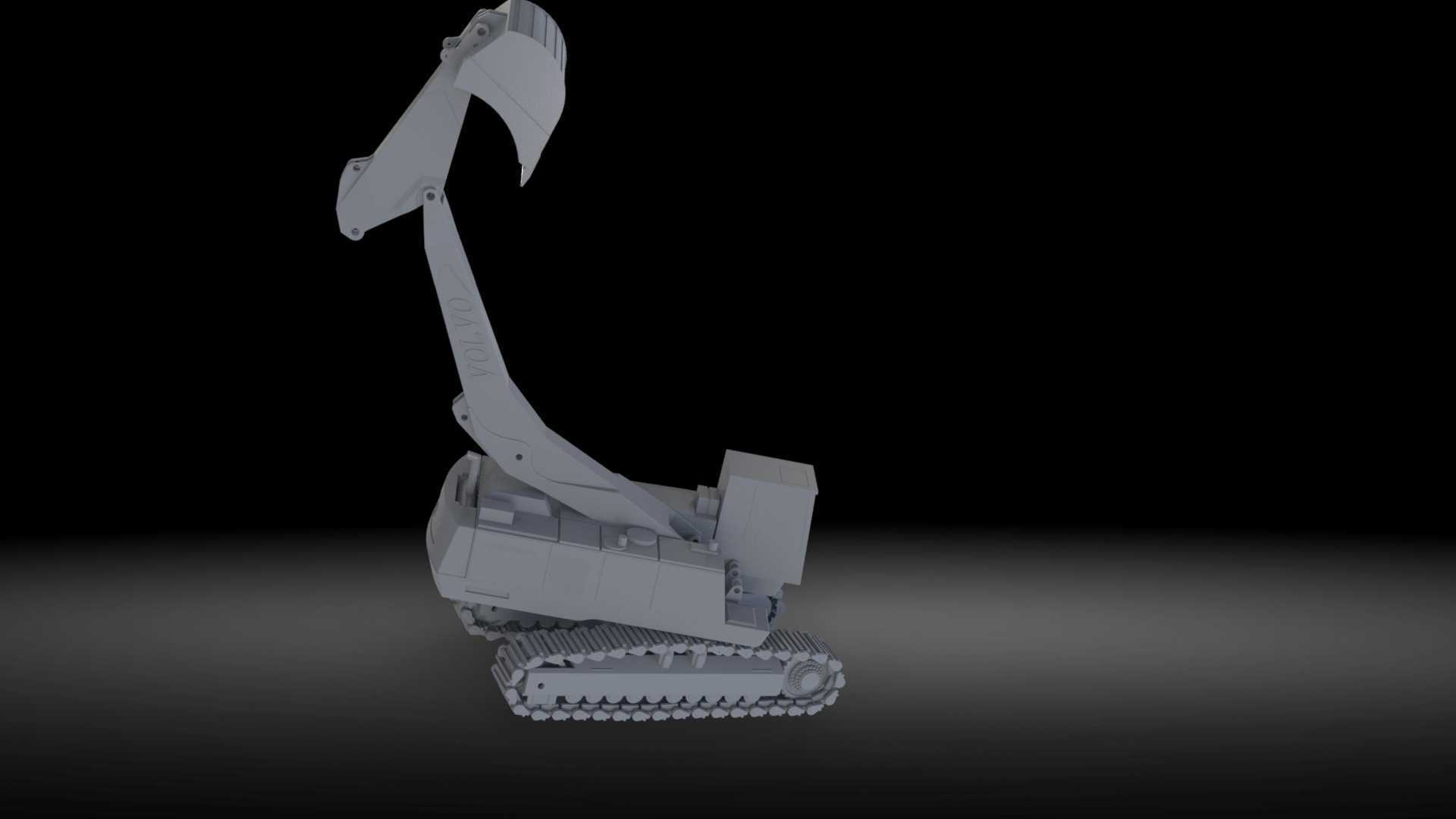

沃尔沃EC650履带式液压挖掘机械三维设计

　　在矿山剥离、大型基建土石方作业、港口散货堆取这类重载施工场景里，大吨位履带挖掘机一直是核心作业单元，EC650这个级别的设备，单斗挖掘力足以应对硬质岩土、冻土层这类普通中型挖机啃不动的作业面，搭配不同属具还能完成破碎、吊装、场地整平的多工况切换，不会像小吨位设备那样遇到硬岩就出现斗杆回弹、作业效率骤降的问题。做这个模型的时候，首先要捋清楚整机的载荷传递路径：履带架作为整机的承载基座，既要承受上部回转平台传递的垂直载荷，还要抵消挖掘作业时产生的侧向倾覆力矩，所以建模时特意把行走架的箱型梁结构做了细化，支重轮、托链轮的安装位都预留了标准安装间隙，避免后续做运动仿真时出现干涉。上部转台的布局是这类大挖设计的核心，发动机舱、液压油箱、

　　燃油箱、配重块的重心匹配直接决定了整机的作业稳定性，建模时按照实际设备的重心分布，把配重的安装位置做了精准对位，保证全伸臂挖掘时的整机稳定系数符合工程安全要求，不会出现翘尾的风险。工作装置部分，动臂、斗杆、铲斗的铰接点位置是反复校核过的，每个铰接点的销轴安装位都预留了轴承配合公差，斗杆的挖掘力传递路径做了连续的结构过渡，避免应力集中在焊缝位置——实际施工里斗杆前叉位置是开裂高发区，建模时特意把这个位置的加强筋布局按照实车结构做了还原，没有做简化处理。液压管路的排布也没有省略，主泵到主控阀、再到动臂斗杆油缸的管路走向都按照实车的布管逻辑做了排布，管夹的安装位都预留了位置，方便后续做液压系统的干涉检查。

　　行走部分的履带板采用了重型三筋履带板结构，适合矿山、碎石场地的作业需求，驱动轮、引导轮的齿形参数匹配准确，张紧装置的安装行程也做了还原，保证履带张紧度调节的空间符合实际维护需求。整机的外形尺寸按照实车参数做了等比例还原，运输状态下的整机高度、宽度都符合公路大件运输的边界要求，尾部回转半径控制在合理范围内，保证狭窄场地作业时不会出现尾部碰撞的问题。驾驶室的布局也做了细化，操作手柄、行走踏板、视野盲区的结构都做了还原，方便后续做人机工程校核的时候，能直接验证操作视角、操作行程是否符合驾驶员的操作习惯。做这个模型的时候没有做过多的外观简化，每个覆盖件的安装卡扣、检修口的位置都做了对应，发动机舱的散热格栅开孔也按照实车的通风需求做了排布，

　　保证后续做热仿真的时候，能直接导入模型分析散热气流的走向。对于结构设计从业者来说，这个模型可以直接作为大吨位挖机结构设计的参考模板，核对铰接点参数、重心匹配、结构加强的设计逻辑；对于设备选型人员来说，可以通过模型直观了解整机的作业覆盖范围、安装边界尺寸，判断设备是否适配项目的作业场地、转运条件；对于三维建模学习者来说，可以参考这类复杂工程机械的层级化建模逻辑，从子装配到总装的配合关系梳理，掌握重载设备的建模思路。
