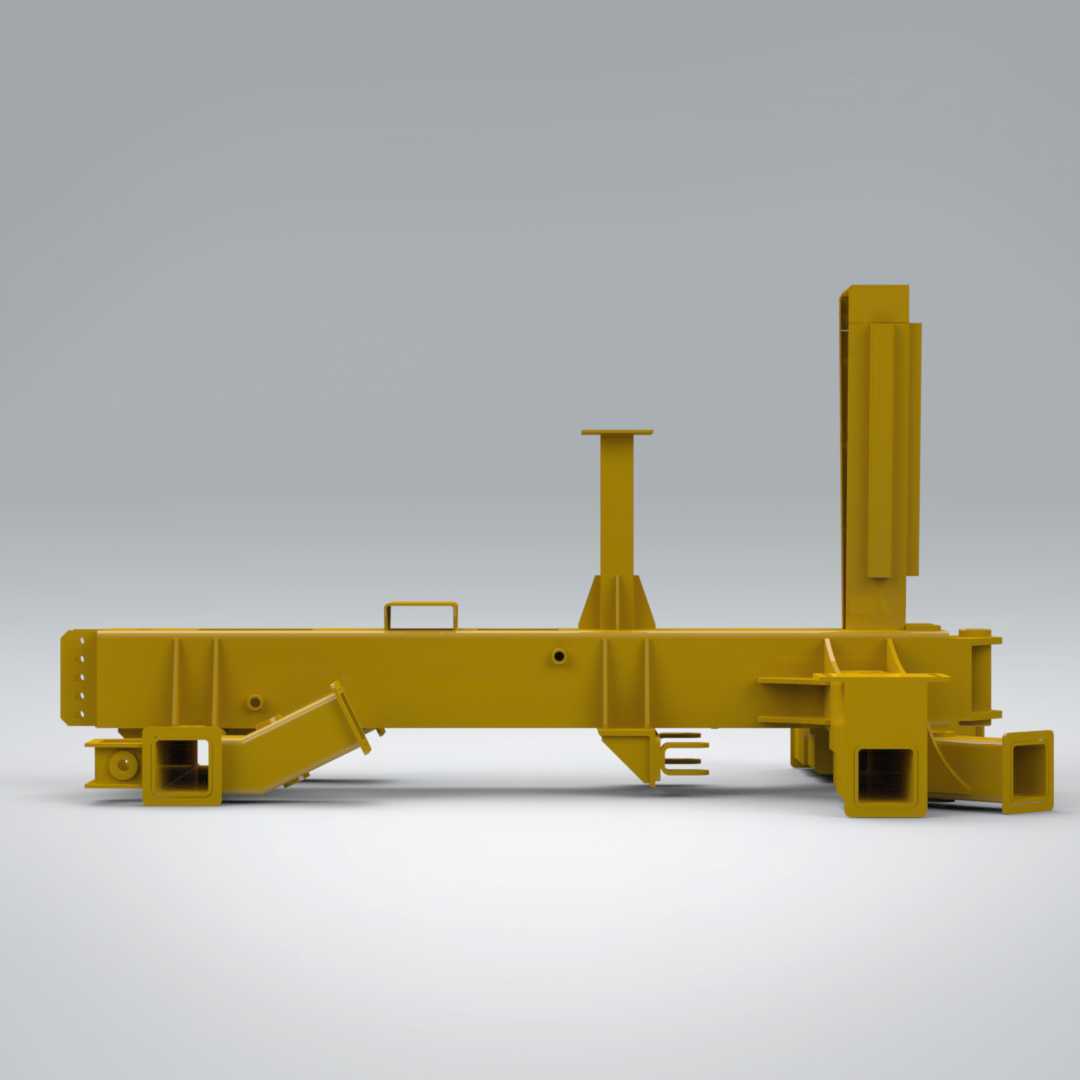

液压挖掘机底盘承载结构设计

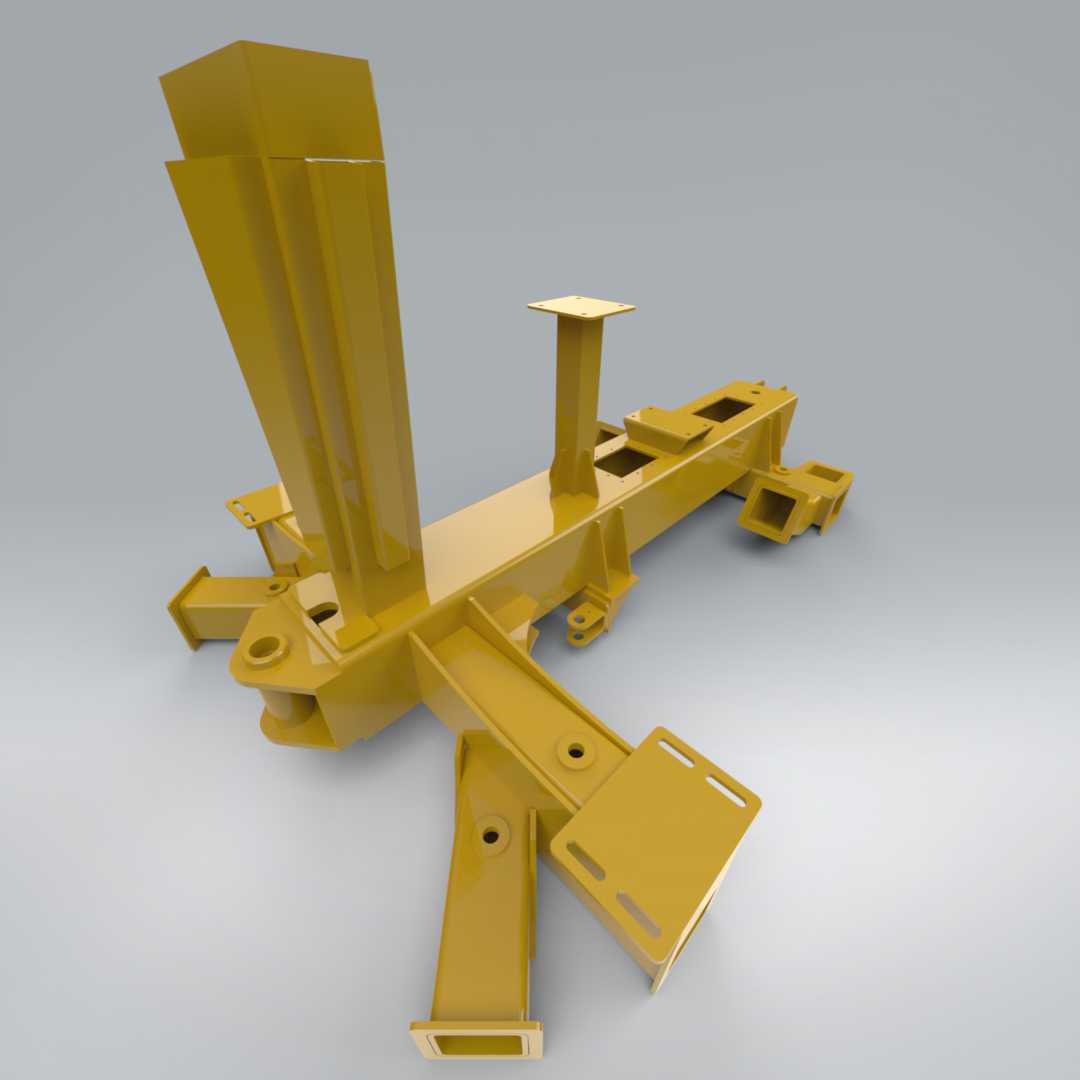

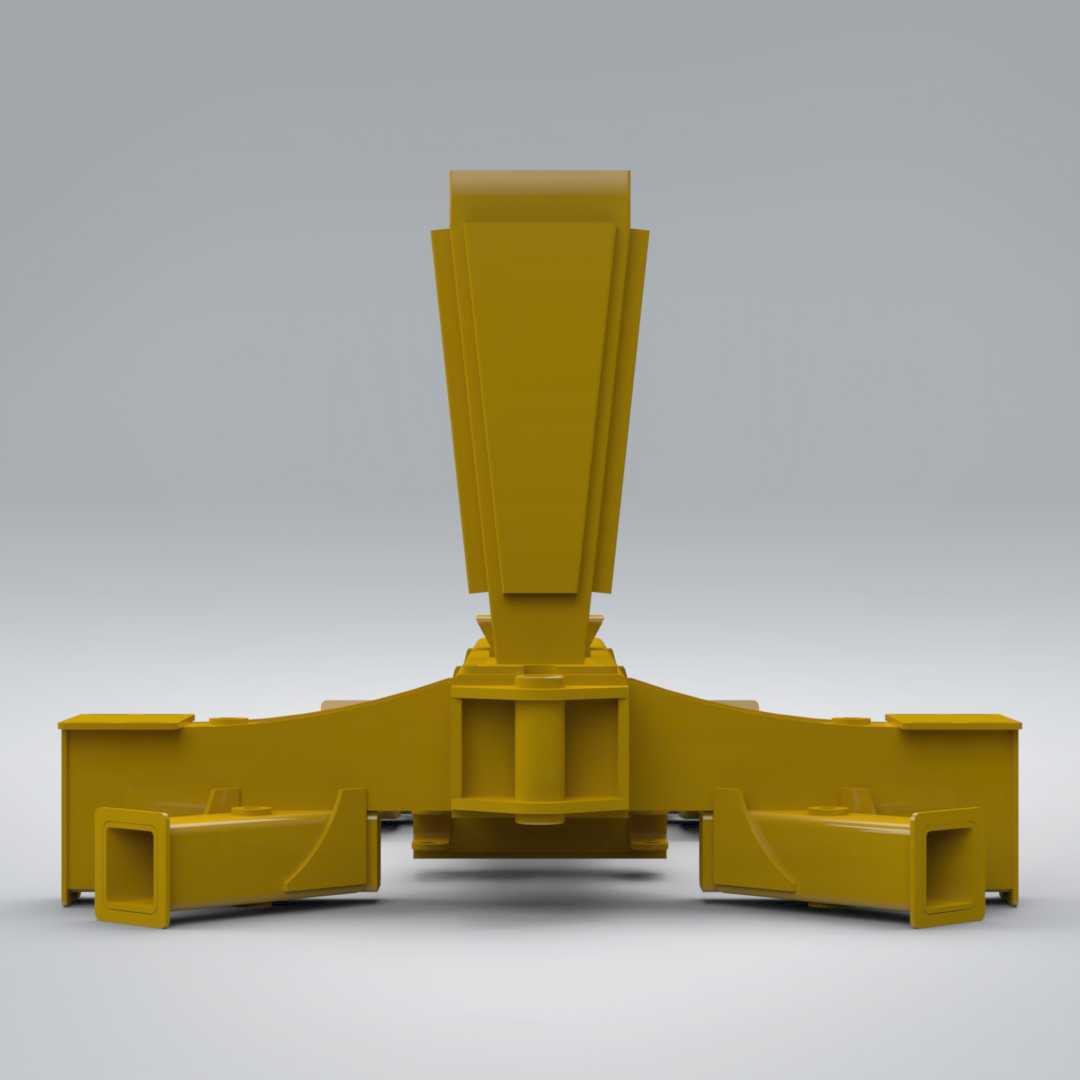

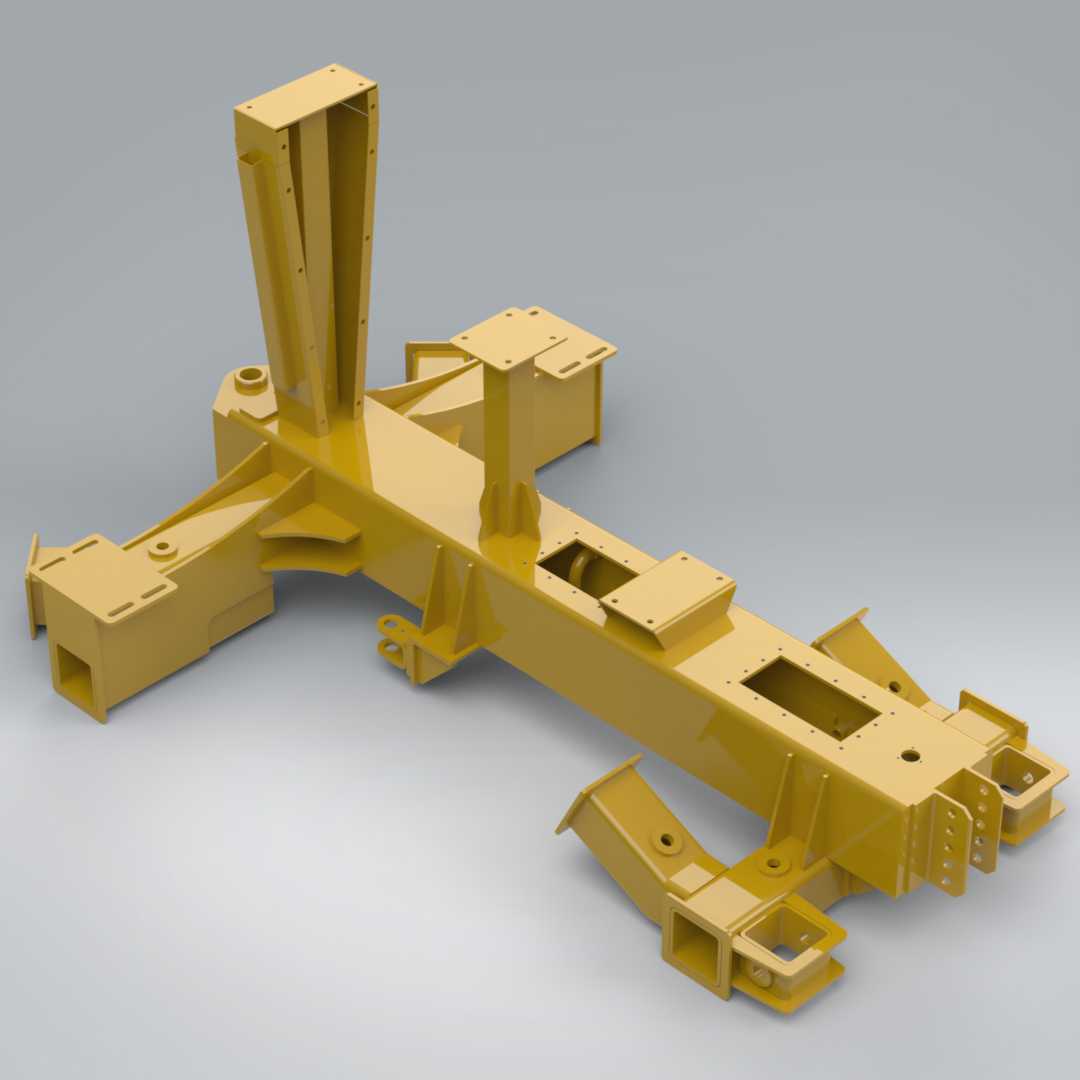

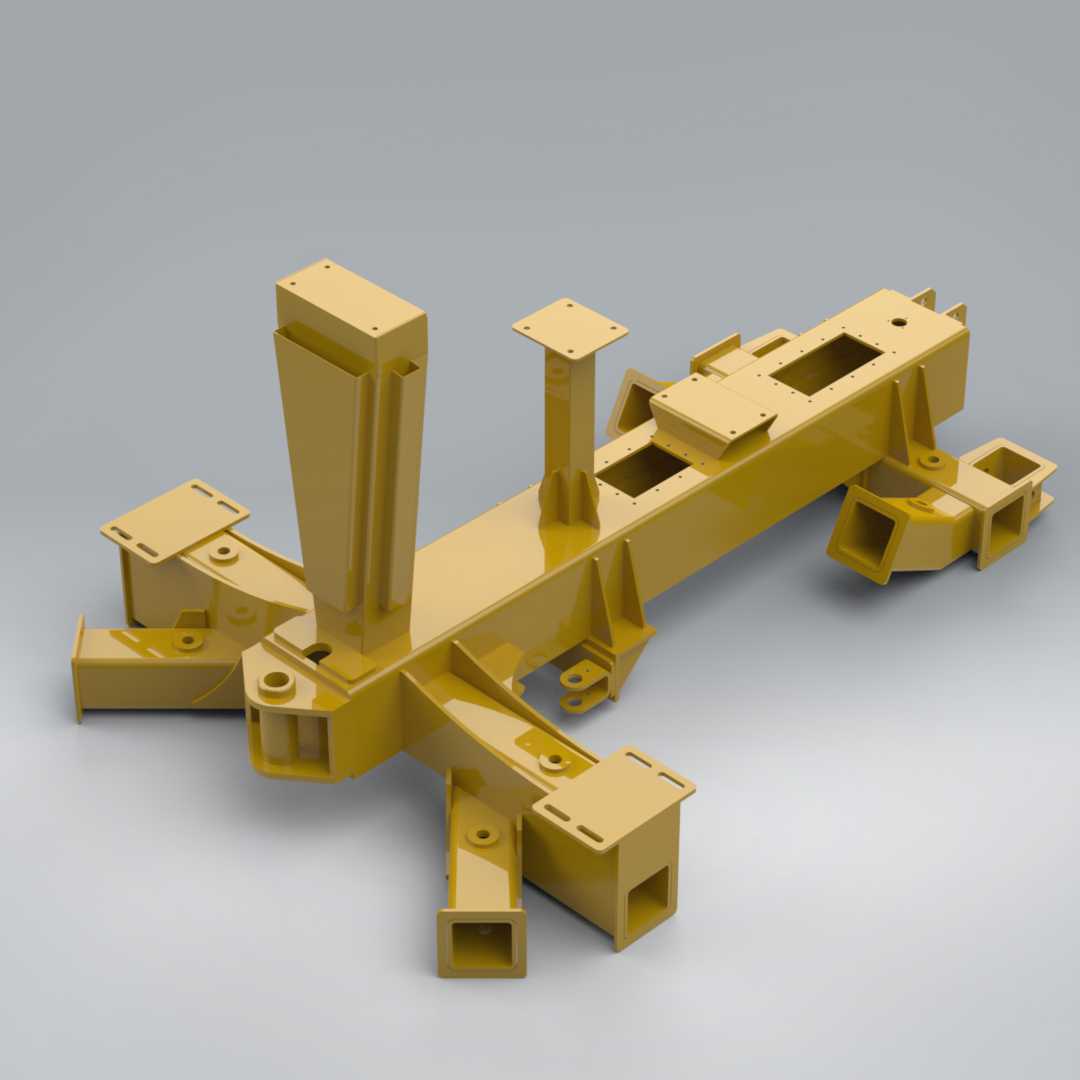

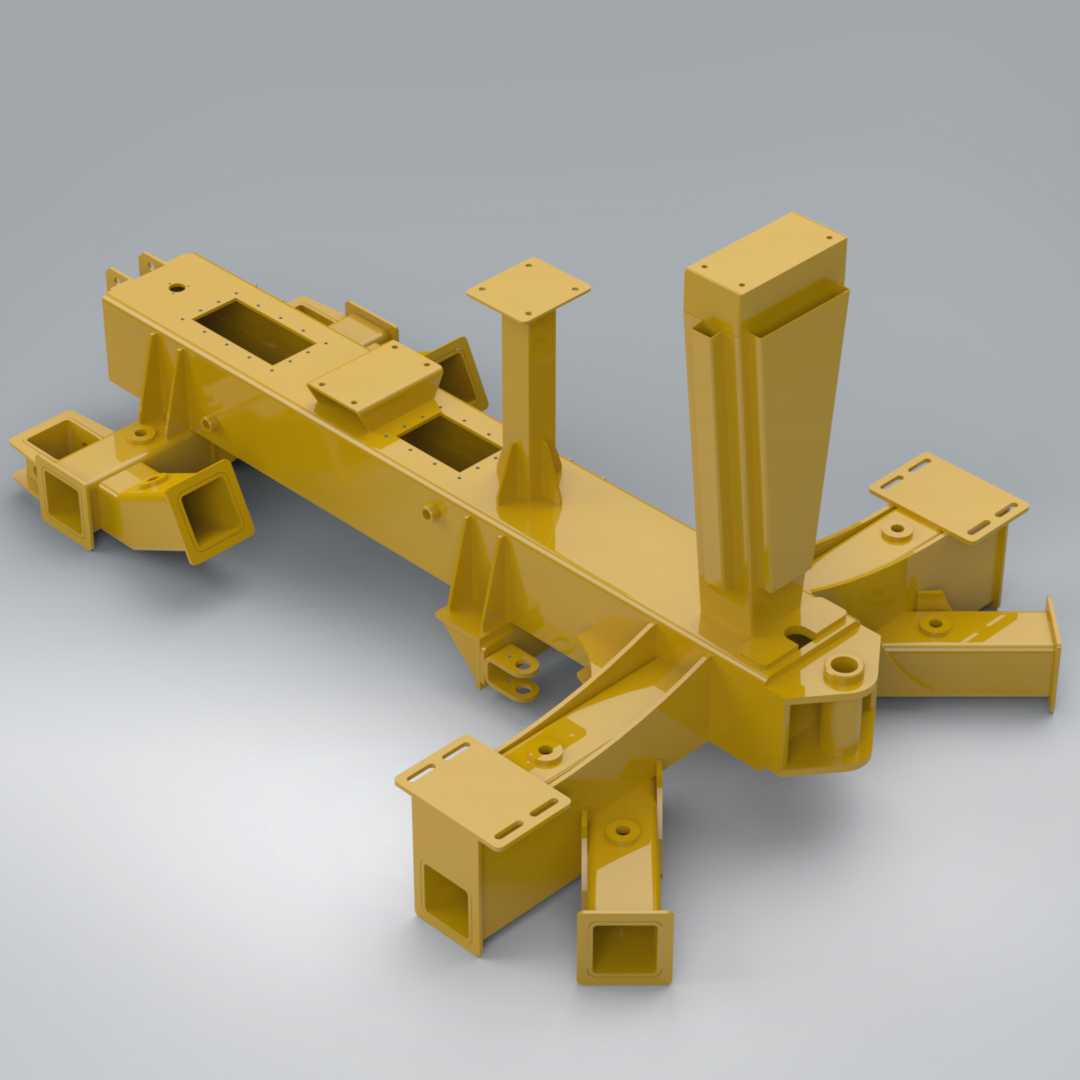

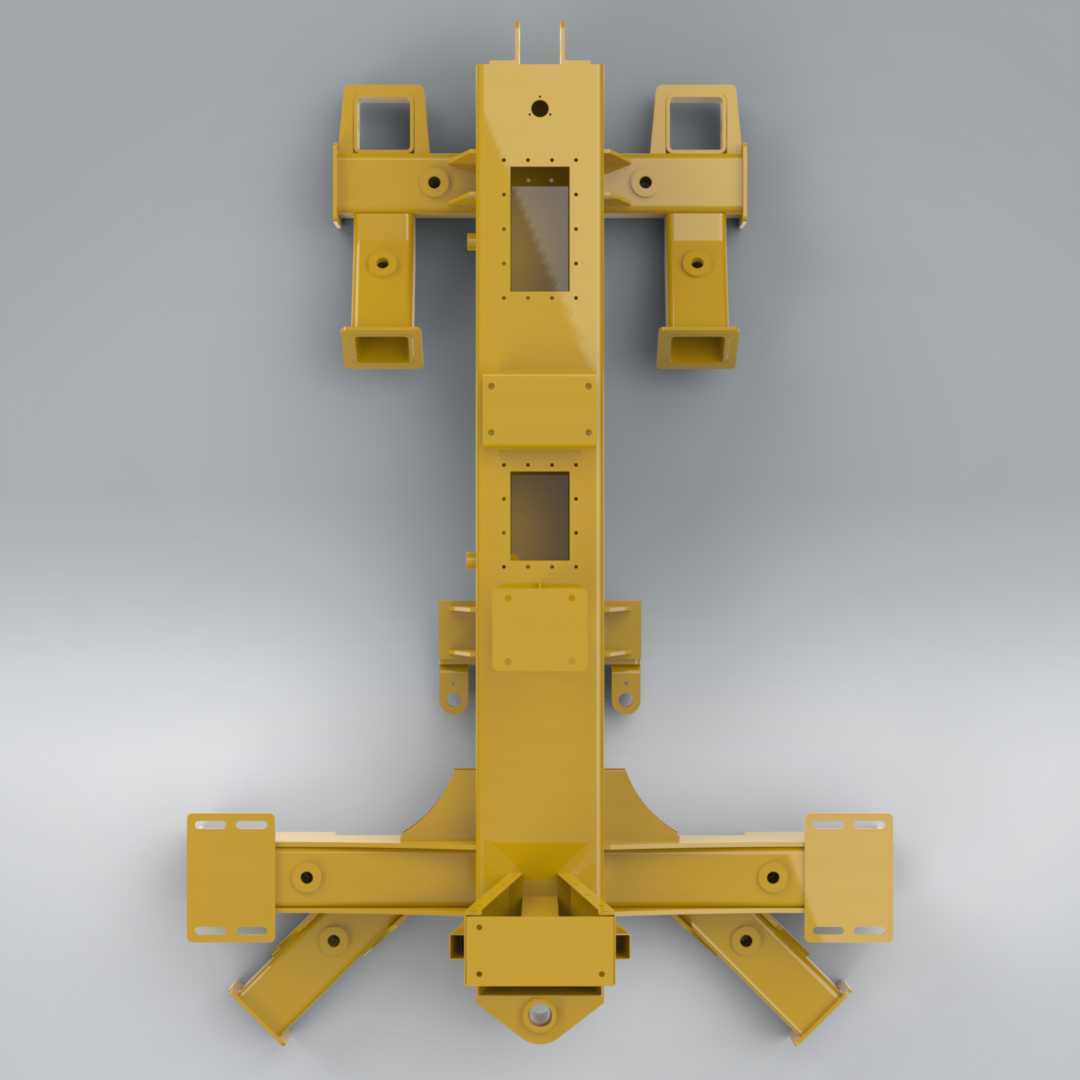

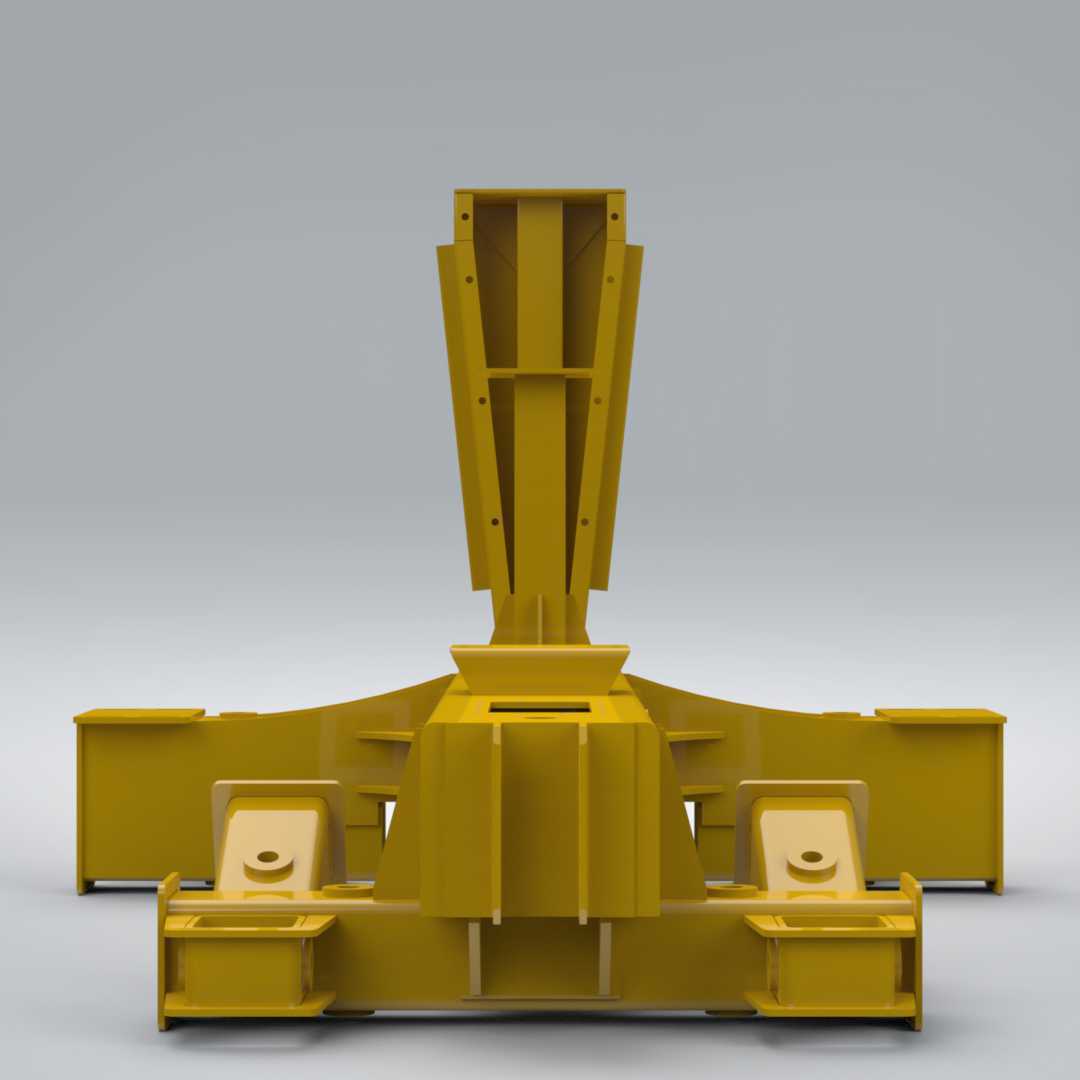

　　在土方作业、矿山开采、基建施工等工况中，挖掘机底盘是承担整机载荷、保障行走稳定性、连接上部作业装置的核心承载部件，本次呈现的底盘结构，针对中小型液压挖掘机的作业负载特性做了针对性的结构优化，区别于传统一体式焊接底盘的冗余设计，该结构采用分腔式箱型梁作为主承载框架，在保证结构刚度的前提下有效降低了整机自重。从实际作业场景来看，挖掘机在挖掘作业时需要承受上部动臂、斗杆传递的偏载力矩，回转作业时的交变载荷，以及行走过程中地面传递的冲击载荷，因此底盘的主梁布局直接决定了整机的作业可靠性。该结构的主纵梁采用变截面箱型设计，在回转支承安装区域做了局部加厚的加强筋布局，对应上部回转平台的安装螺栓孔位做了锪平处理，

　　保证安装面的平面度公差满足装配要求，避免回转支承因安装面不平出现早期磨损。横向伸出的支腿安装座，对应行走履带架的连接接口做了标准化的定位止口设计，现场装配时无需额外配做定位销，可直接通过螺栓完成履带架的紧固，降低现场装配的工时消耗。从设计思路层面，该底盘结构摒弃了传统底盘大量使用外置加强筋的设计方式，将加强结构整合到箱型梁的内腔中，通过内腔的横隔板、斜向加强筋分散局部集中应力，在有限元校核过程中，针对最大挖掘半径工况、侧方挖掘工况、爬坡工况三类典型恶劣载荷做了应力仿真，确保各部位的应力值均低于材料的许用应力，避免作业过程中出现焊缝开裂、结构变形等问题。在安装边界层面，该底盘预留了液压管路的走线槽位，

　　主纵梁侧面的空腔可容纳行走马达的液压油管、中央回转接头的连接管路，避免管路外露被碎石刮损；上部的多个安装凸台分别对应燃油箱、液压油箱、驾驶室、配重块的安装接口，各安装面的高度差经过精准核算，保证上部部件装配后整机重心落在回转支承的中心区域，避免作业时出现重心偏移引发的倾翻风险。底盘前部的推土板安装支架做了铰接孔的衬套预留位，可直接安装耐磨铜套，减少铰接部位的磨损量，延长铰接结构的维护周期；后部的配重连接面采用带定位销的螺栓连接结构，保证配重安装后的同轴度，避免回转过程中配重出现晃动。针对矿山作业中常见的碎石冲击问题，底盘下部的梁体边缘做了圆弧过渡处理，减少应力集中点的同时，避免碎石磕碰时出现棱角崩损；

　　行走架连接部位的加强板采用厚板折弯成型，相比传统焊接贴板的结构，抗冲击性能提升约三成，可承受行走过程中履带张紧力传递的交变载荷。在实际选型适配中，该底盘结构适配整机重量12-15吨级的液压挖掘机，可匹配钢制履带或橡胶履带的行走机构，针对城市施工场景可更换橡胶履带减少对路面的损伤，针对矿山工况可更换加宽履带板降低接地比压，适应松软泥泞场地的作业需求。结构上预留的传感器安装位，可加装行走速度传感器、倾角传感器，为后续智能化改造提供硬件接口，无需额外在结构上焊接支架破坏原有防腐层。从制造工艺角度，该底盘的所有梁体均采用数控下料、机器人焊接成型，关键焊缝做了探伤检测要求，焊接后整体做抛丸除锈处理再喷涂防腐涂层，可适应潮湿、多粉尘的作业环境，减少结构锈蚀的概率。各铰接孔位在焊接完成后采用整体镗孔加工，保证各孔位的同轴度、位置度公差满足装配要求，避免出现装配干涉、螺栓受力不均等问题。在维护便利性上，底盘上预留了放油孔、检修口，可定期排放腔体内积存的雨水、油污，检修时可通过检修口观察内腔焊缝的状态，无需整体拆解结构即可完成常规检查作业。
