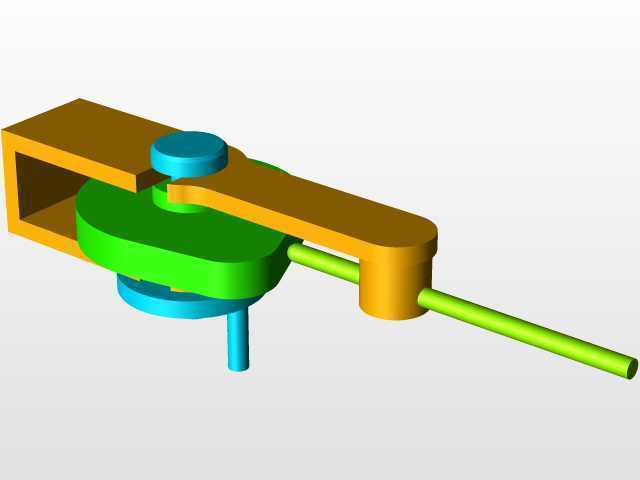

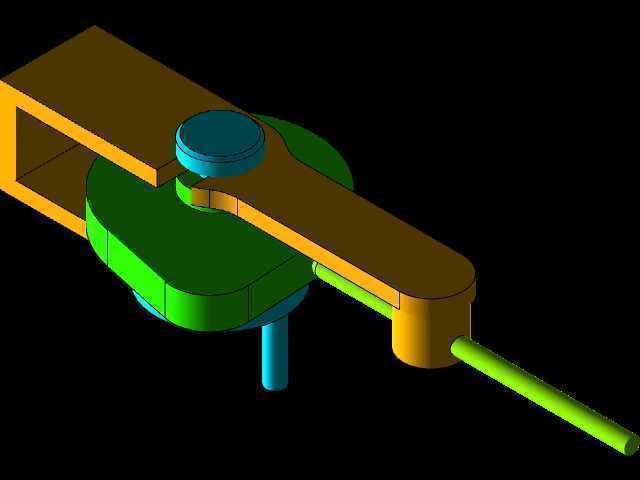

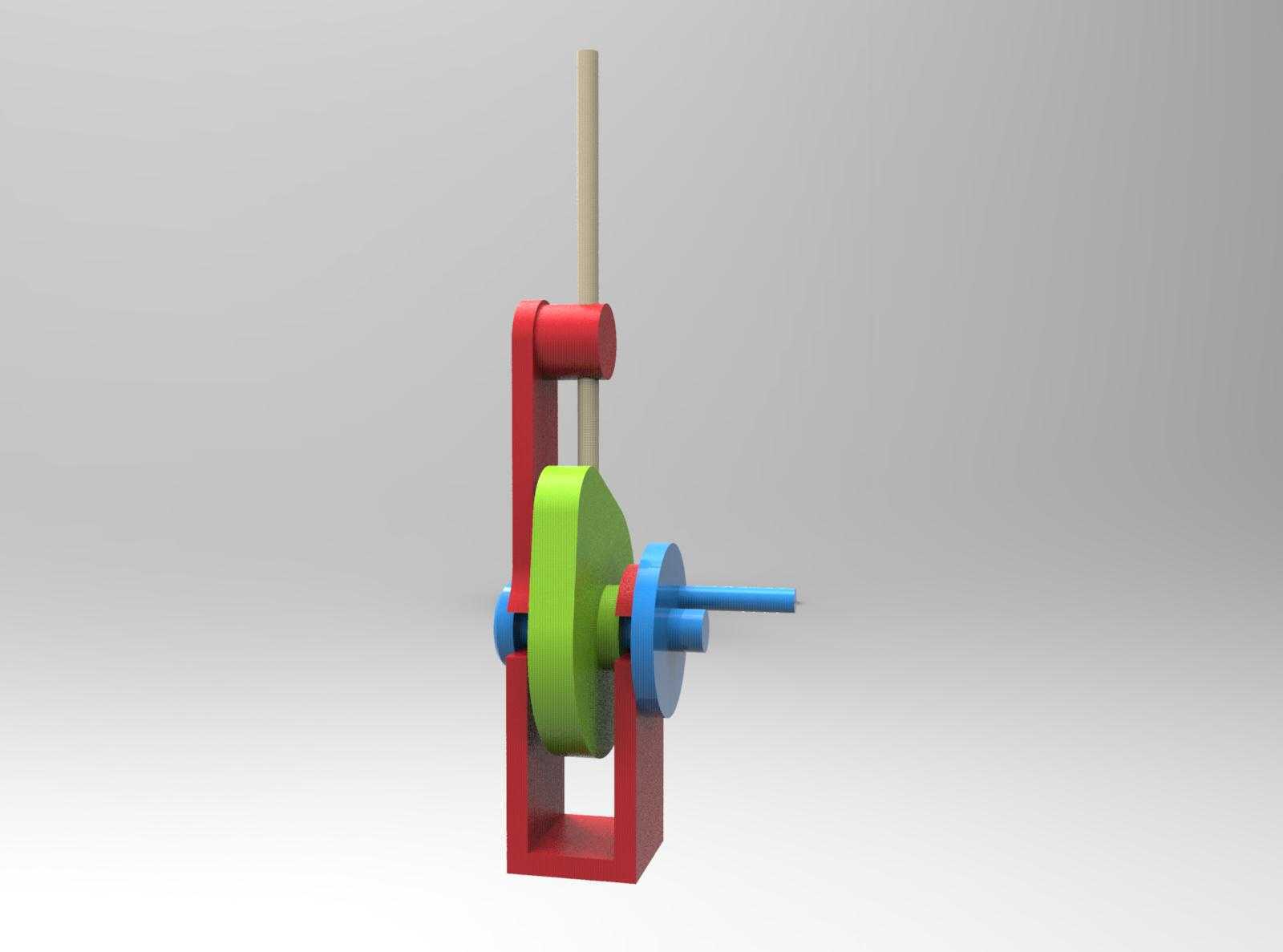

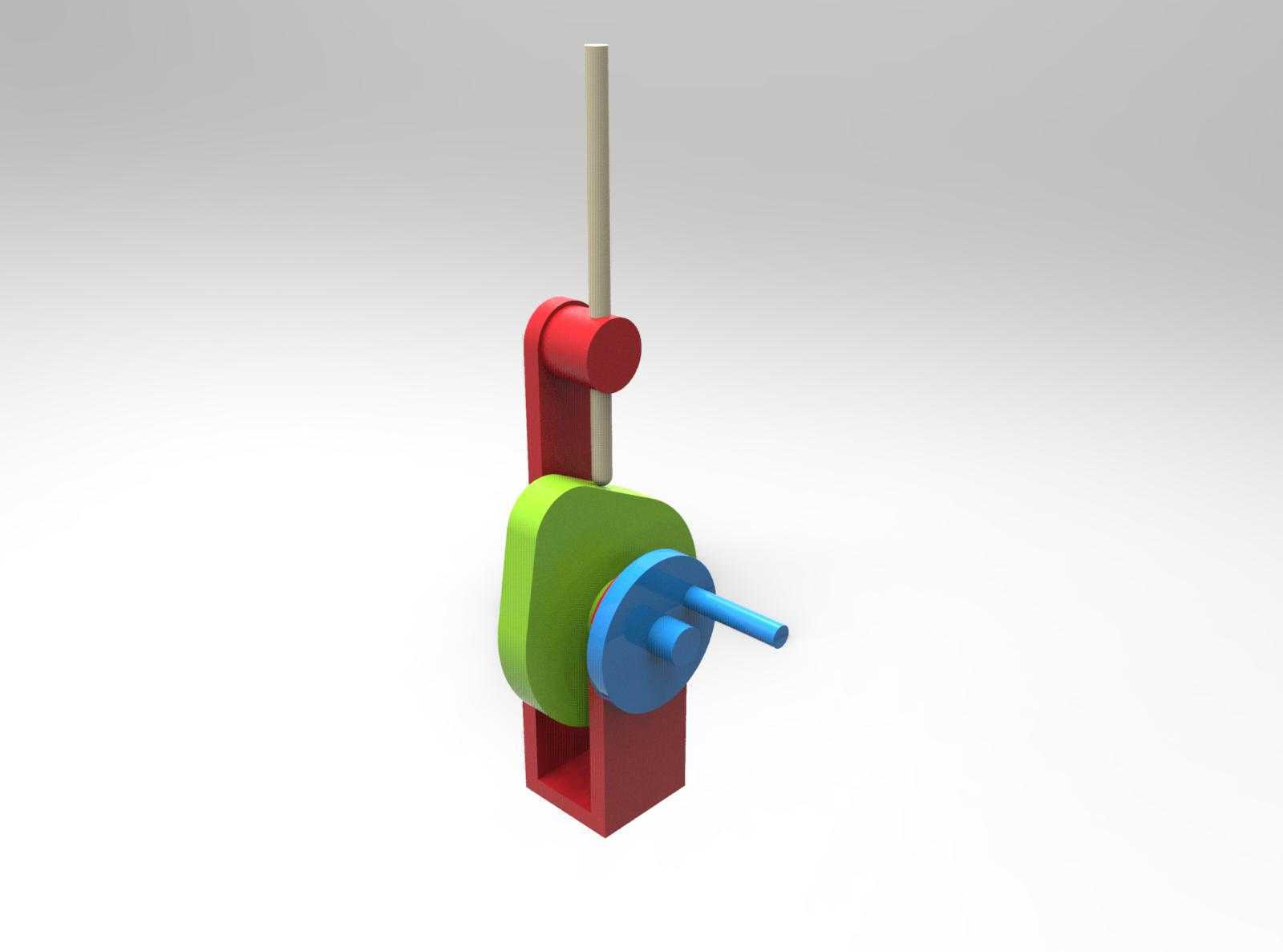

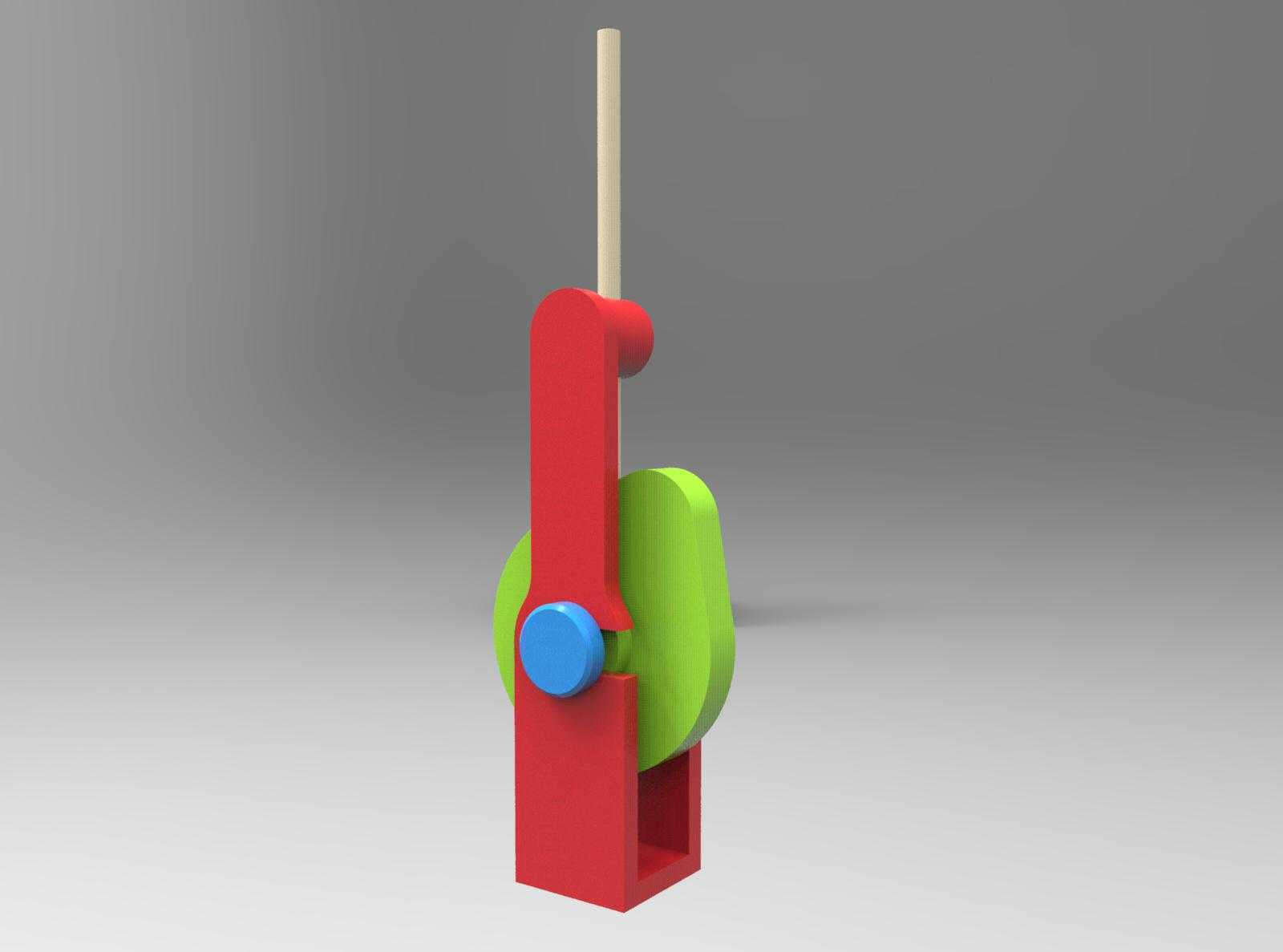

这套盘形凸轮传动结构,核心是通过凸轮轮廓的曲线变化,将输入轴的连续回转运动,转化为从动杆的上下往复直线运动,是自动化送料、轻工包装、纺织机械里极为常见的运动转换单元。实际产线应用中,这类结构常被布置在工位间距较小的单机设备内部,用来完成工件的顶出、压合、间歇抬升这类行程固定、动作时序要求严格的工序,相比气缸直驱的方案,纯机械传动的凸轮机构不需要额外配置气路与电磁阀,只要和设备主轴保持同步传动,就能保证动作节拍和整机运行完全匹配,不会出现气动元件常见的响应延迟、气压波动导致的行程偏差问题。从结构设计逻辑来看,这套机构的安装底座采用立式框型支撑结构,底部的安装面预留了足够的螺栓固定孔位,安装时只需要保证输入轴的水平度,
以及从动杆的导向孔和凸轮中心的垂直度,就能避免运行过程中出现卡滞、偏磨的问题。凸轮本体的轮廓曲线是整套结构的设计核心,不同的轮廓升程、回程角度,直接决定了从动杆的运动速度、停留时间,比如在包装设备的封盒工位,就需要从动杆在抬升到最高位置时停留一定角度,给封合动作留出足够的作业时间,而在送料工位则需要从动件快速回程,缩短空行程占比,提升整机运行效率。这套模型里的从动件采用平底直动结构,相比尖顶从动件,平底和凸轮轮廓的接触面积更大,单位面积承受的压强更小,长时间运行的磨损量更低,适合中低速、连续运行的工业设备场景;从动杆外部配套的导向套直接集成在上方的支撑座上,不需要额外加装独立导向组件,整体结构的集成度更高,占用的安装空间更小。
输入轴端配套的蓝色轮盘结构,既可以作为传动轮连接外部动力源,也可以作为手动盘车的操作位,设备调试阶段可以直接转动轮盘,逐段检查凸轮轮廓和从动件的配合状态,确认升程、回程的动作节点是否符合工艺要求,不需要启动整机动力就能完成基础动作校验。实际装配过程中,凸轮和输入轴之间采用键连接传递扭矩,轴向通过轴端挡圈固定,避免高速回转时凸轮出现轴向窜动,导致从动件行程出现偏差;从动杆和平底接触的位置采用铰接连接,能够自动适应凸轮轮廓的角度变化,避免平底和凸轮表面出现线接触甚至点接触,降低接触应力集中带来的表面点蚀、磨损过快问题。从安装边界尺寸来看,整套机构的横向宽度不超过输入轴的悬臂长度,纵向高度由凸轮的最大升程决定,在设备布局时,
只需要在底座下方预留出从动杆下行的安全空间,输入轴侧预留传动连接件的安装位置,就能完成整套机构的布置,不需要额外预留过大的检修空间,日常维护只需要定期在凸轮和平底的接触面、从动杆导向套位置加注润滑脂,就能保证长期稳定运行。这类凸轮机构的运动特性完全由凸轮轮廓决定,设计阶段只需要根据工艺要求的从动件运动规律,反推凸轮的轮廓曲线,就能实现任意预设的往复运动规律,这也是凸轮机构在固定节拍自动化设备里被广泛应用的核心原因——不需要复杂的电控程序,纯机械结构就能保证动作的可靠性与同步性,在一些高可靠性要求的专用设备里,甚至会将多组凸轮集成在同一根输入轴上,同步驱动多个从动件完成多工位的协同动作,大幅简化设备的传动链结构,降低故障点数量。
