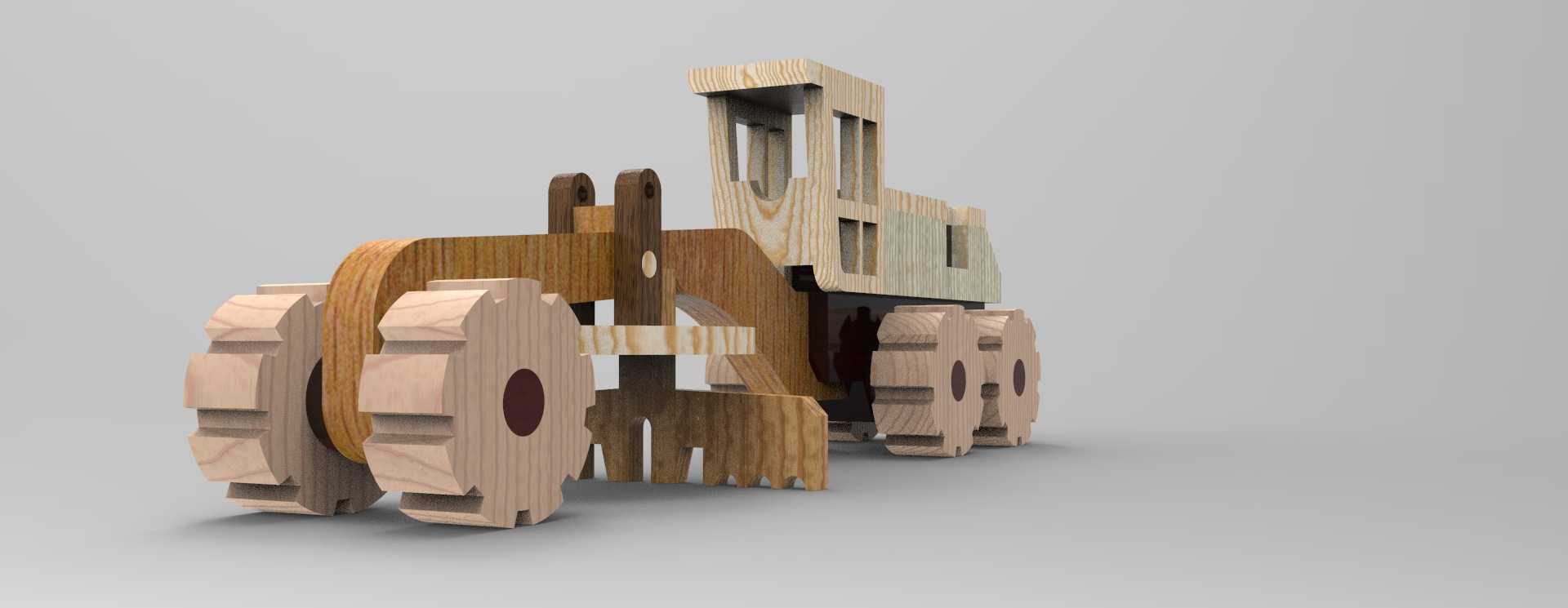

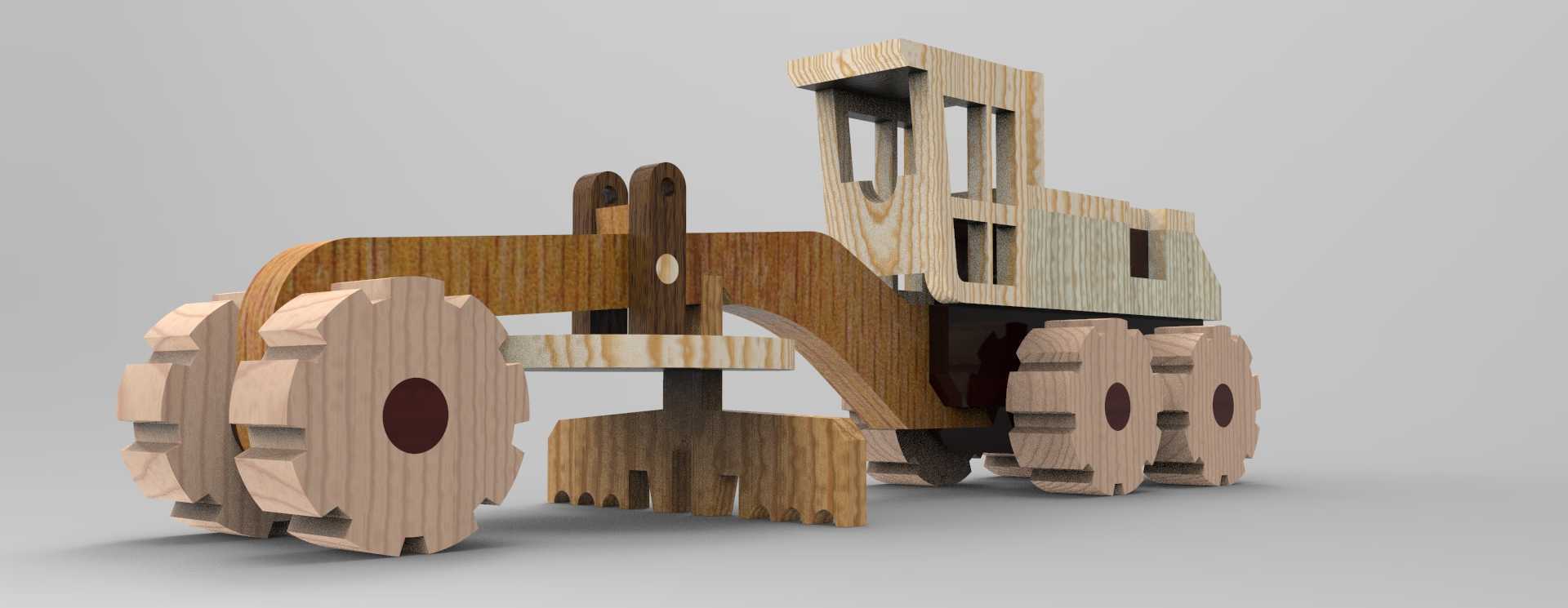

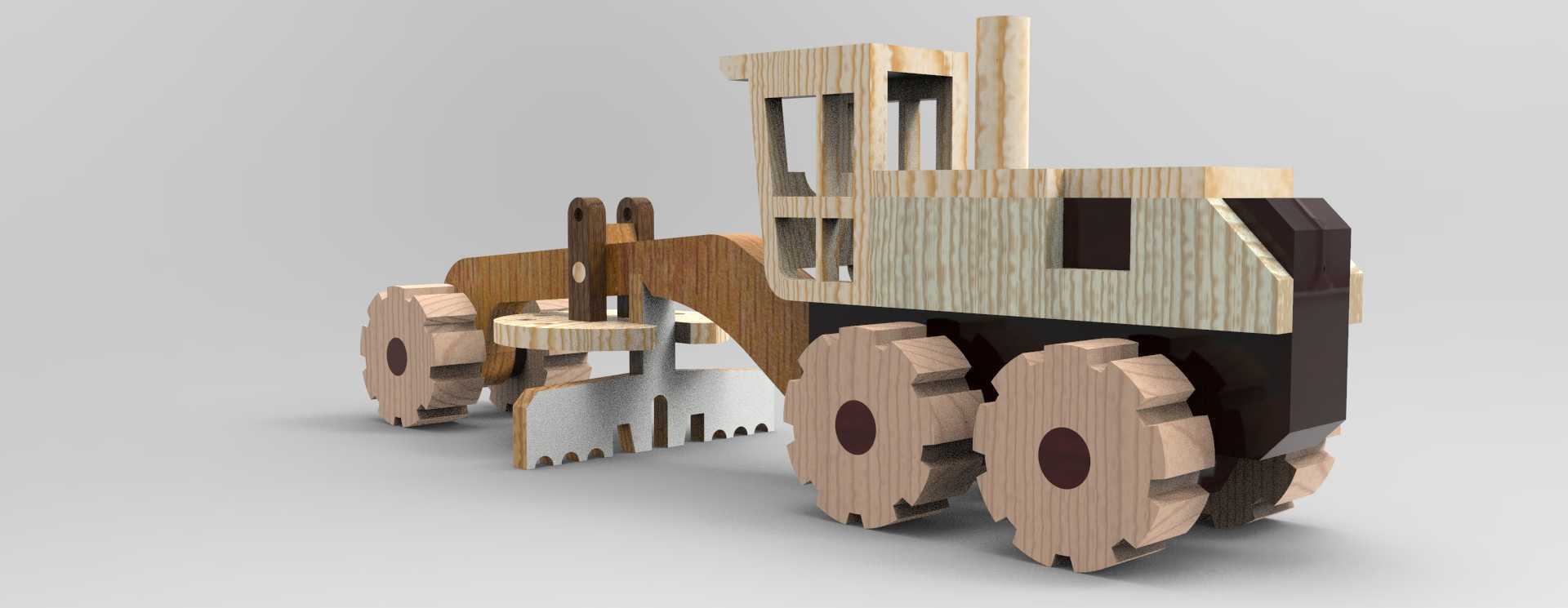

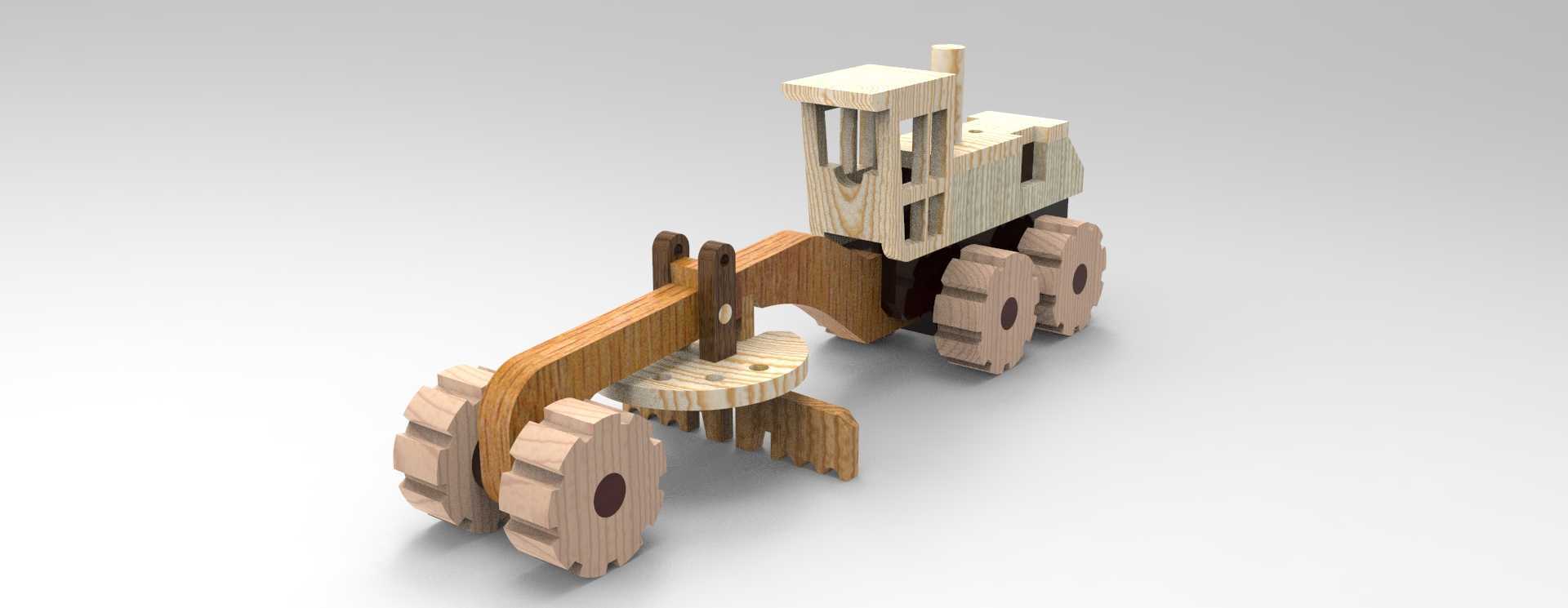

木质拼装平地机仿真玩具结构设计

　　这款木质拼装平地机仿真作品，还原了工程领域平地机的核心结构特征，可作为工程机械认知教具、儿童益智拼装玩具使用，适配木工CNC雕刻加工场景，也可作为文创类木质工艺摆件投放市场。从实际应用场景来看，这类木质拼装模型一方面可用于青少年工程启蒙教育，让使用者在拼装过程中理解平地机的工作装置布局、行走系统结构与整机作业逻辑，另一方面也可作为木工爱好者的CNC加工实操案例，通过板材切割、榫卯拼接完成整机装配，验证加工路径的合理性与拼接公差的匹配度。

　　从设备实际用途还原角度，真实平地机主要用于路基路面整平、场地刮平、边坡修整、物料摊平作业，这款木质模型完整复刻了平地机的核心功能部件：前置刮平工作装置、前后轮组支撑结构、驾驶室操作舱、机身主梁架构，甚至还原了后轮双轮组的布局特征，与真实平地机的三轴（前单轴转向、后双轴驱动）布局完全对应，拼装完成后可通过手动推动模拟平地机行进过程，前置铲刀可通过预留的拼接间隙实现小角度摆动，直观展示平地机作业时的铲刀姿态调整逻辑。

　　产品功能特性层面，这款模型采用全木质板材拼接设计，无额外金属连接件，所有部件通过榫卯结构、插接配合完成装配，适配多层胶合板、榉木板材等常见木工加工材料，加工时仅需通过CNC雕刻机按照预设路径完成板材切割、开槽、打孔即可，无需后续复杂的表面处理工序。模型的轮组采用齿轮状外缘设计，既还原了工程车辆越野轮胎的防滑纹理特征，也增加了木质轮组与接触面的摩擦力，推动时不易打滑；驾驶室部分采用镂空窗格设计，既减轻了模型整体重量，也还原了真实平地机驾驶室的视野布局特征；机身不同部位采用不同色差的木材拼接，区分车架、工作装置、轮组、驾驶室的结构边界，无需额外上色即可清晰分辨各部件的功能分区。

　　设计思路上，这款模型优先考虑加工可行性与拼装友好性，所有部件均从平面板材切割而来，无三维曲面的复杂五轴加工特征，普通三轴CNC雕刻机即可完成全部加工工序，单个板材的排版利用率可达85%以上，有效降低加工废料率。拼接结构采用过盈配合设计，插接公差控制在0.1-0.2mm区间，既保证拼装后结构稳固不松散，也无需胶水辅助即可完成装配，方便使用者反复拆装体验。结构布局上参考了真实平地机的载荷分配逻辑，前部工作装置重量通过前主梁传递至前轮组，后部驾驶室与机身重量通过后车架传递至双后轮组，整机重心落在前后轮组之间的中心区域，放置时不会出现前倾或后倾的失稳问题。

　　外形尺寸与安装边界方面，这款模型拼装完成后整机长度控制在280mm左右，宽度110mm，高度140mm，适配常规A4幅面的板材加工排版，单套模型所需板材总面积不超过0.08㎡，加工时单个部件的最小切割圆角不小于1.5mm，避免CNC加工时出现刀具崩断、板材边缘崩茬的问题。轮组的安装孔位与车轴采用间隙配合，车轴直径设计为6mm，装配后轮组可灵活转动，无卡滞现象；前置铲刀的铰接点预留0.3mm的转动间隙，可实现上下15度、左右20度的姿态调整，模拟真实平地机铲刀的作业角度调节范围。所有部件的边缘均设计了0.5mm的倒角，避免拼装时划伤使用者，同时也让木质部件的拼接缝隙更加均匀美观。

　　从结构设计的细节来看，模型的后双轮组采用同轴设计，两个后轮分别安装在后车架两侧的轴座上，轴座与后车架采用插接固定，保证轮轴的同轴度误差不超过0.2mm，推动时轮组转动顺畅不会出现偏磨；前主梁与后车架采用插接式连接，拼接处设计了定位凸台，装配时可快速定位，不会出现左右错位的问题；驾驶室与后车架的连接采用多点插接，共设置3个插接定位点，保证驾驶室安装后不会出现晃动。整体结构没有易脱落的小部件，所有零件的最小尺寸不小于15mm，避免儿童误食的风险，符合玩具类产品的安全设计要求。
