玩具传动用小型齿轮箱结构设计

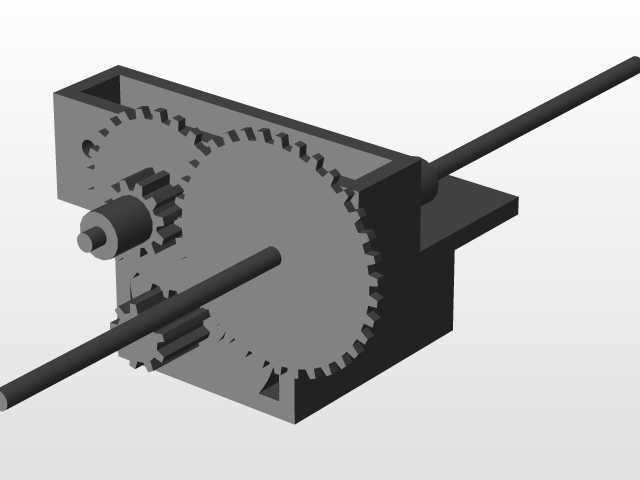

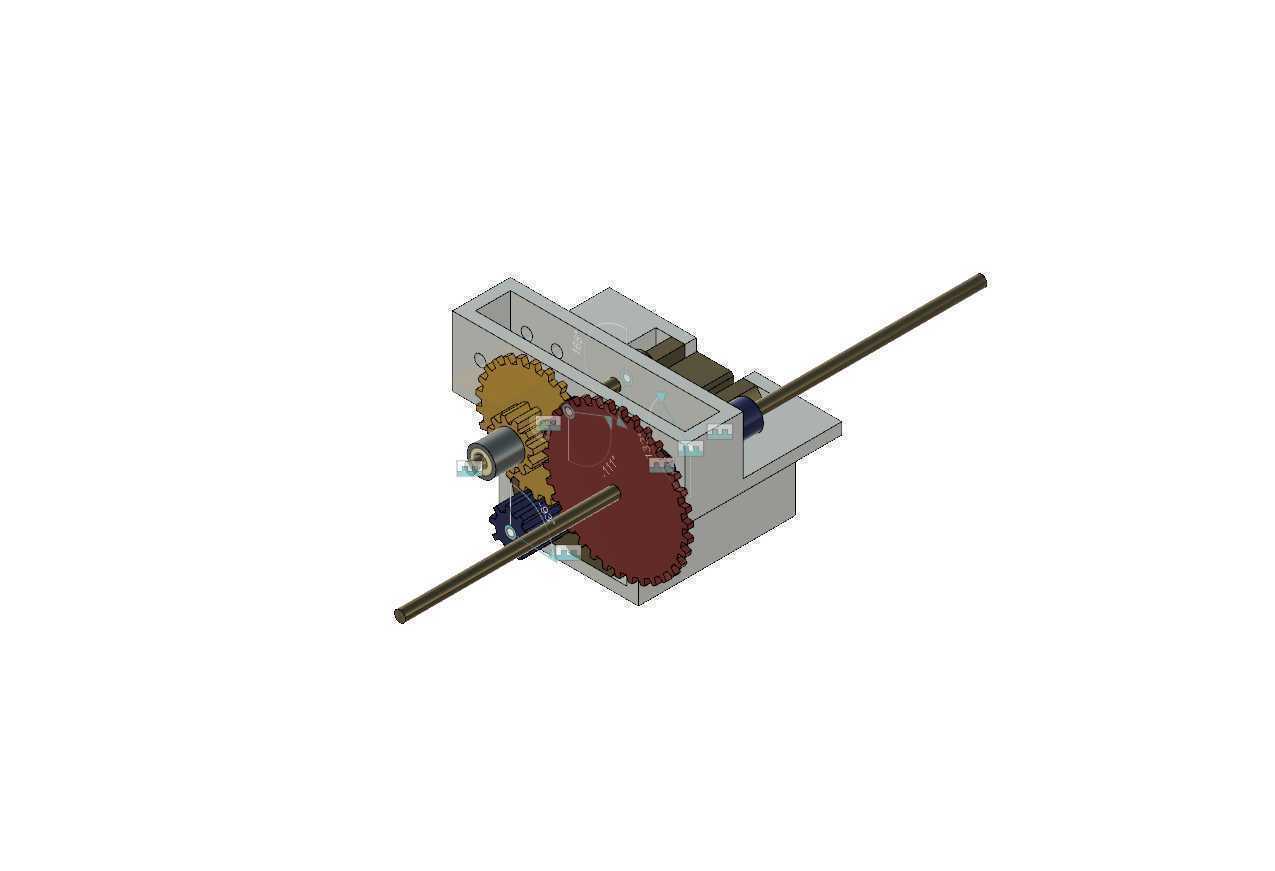

　　这款小型齿轮箱主要面向玩具类传动场景设计，核心作用是实现动力输入到输出的转速匹配与扭矩放大，适配小型直流驱动电机的动力输出特性，满足玩具行进、动作执行环节的传动需求。在实际玩具产品的应用中，这类齿轮箱通常安装在玩具底盘的预留安装位，输入轴端对接微型驱动电机的输出轴，两根平行输出轴可分别对接玩具的行走轮组或者动作执行构件，能够将电机高转速低扭矩的输出特性，转换为低转速大扭矩的动力输出，避免玩具负载启动时出现电机堵转、动力不足的问题。从结构设计逻辑来看，该齿轮箱采用开放式壳体框架结构，壳体通过钣金折弯或者注塑成型加工，预留了齿轮轴的安装定位孔位，所有传动齿轮的轴系均平行布置，通过不同齿数的圆柱直齿轮啮合实现多级减速，

　　齿轮啮合的中心距严格按照模数、齿数参数计算确定，保证齿轮啮合侧隙处于合理区间，既不会因为侧隙过大导致传动回差明显、动作卡顿，也不会因为侧隙过小导致齿轮运转阻力增大、磨损加快。齿轮组的排布充分利用壳体内部空间，大直径从动齿轮布置在壳体下部空间，小直径主动齿轮与电机输入轴对接，中间过渡齿轮同时啮合高低速级齿轮，在有限的壳体轮廓内实现了合理的减速比匹配，不需要额外增加壳体的外形尺寸就能满足传动比要求。安装边界方面，该齿轮箱的壳体外部预留了对应的安装固定孔位，可通过螺丝直接固定在玩具的塑胶底盘上，输入轴的伸出长度适配常规微型电机的轴伸尺寸，输出轴的轴径与长度匹配玩具常用的轮组安装孔径，不需要额外做轴径转接或者长度裁切就能直接完成装配。

　　齿轮箱的两根输出轴从壳体两侧平行伸出，轴端没有设计额外的定位台阶，方便根据不同玩具的安装需求调整轮组或者动作构件的固定位置，适配不同宽度尺寸的玩具底盘安装空间。在功能特性上，该齿轮箱采用直齿轮传动结构，传动效率高，加工装配难度低，适合大批量玩具产品的生产制造，齿轮与轴之间采用间隙配合，轴与壳体孔位之间通过简易的轴套或者直接孔位定位，不需要额外加装精密轴承，能够在满足玩具使用寿命要求的前提下尽可能压缩制造成本。壳体的开放式结构一方面方便装配时快速装入齿轮与轴系组件，减少装配工序的复杂度，另一方面也能在齿轮运转过程中自然散出摩擦产生的热量，避免长时间运转时齿轮箱内部温度过高导致塑胶齿轮变形失效。设计过程中充分考虑了玩具产品的使用特性，

　　所有齿轮的齿顶都做了微小的倒角处理，避免装配时齿部磕碰产生毛刺影响传动顺畅度，轴的两端伸出长度保持一致，不会出现轴端刮蹭玩具外壳或者底盘的问题，齿轮啮合的重合度控制在合理范围，运转过程中噪音水平较低，不会因为传动噪音过大影响玩具的使用体验。针对玩具可能出现的过载情况，齿轮组的强度设计留有一定余量，即使短时间出现输出轴卡滞的情况，也不会轻易出现齿轮断齿、轴变形的问题，同时齿轮与轴之间的配合扭矩设定合理，极端过载情况下会出现齿轮在轴上打滑的情况，避免堵转电流过大烧坏驱动电机。从实际装配适配性来看，该齿轮箱的整体轮廓尺寸紧凑，不会占用玩具内部过多的安装空间，能够给电池、控制电路板等其他组件留出足够的布置空间，壳体的外形没有复杂的曲面结构，不管是采用注塑加工还是钣金加工都能快速实现量产，零件的加工公差要求宽松，普通的加工精度就能满足装配要求，不需要高精度的加工设备就能完成生产，非常适配玩具行业大批量、低成本的生产需求。在传动参数匹配上，该齿轮箱的减速比设定适配常规玩具驱动电机的转速范围，搭配常用的3V-6V微型直流电机时，输出轴的转速能够控制在玩具行走或者动作执行的合理区间，既不会因为转速过快导致玩具行进难以控制，也不会因为转速过慢导致玩具动作迟缓、动力表现不足。
