手摇齿轮传动仿生扑翼木质飞鸟摆件

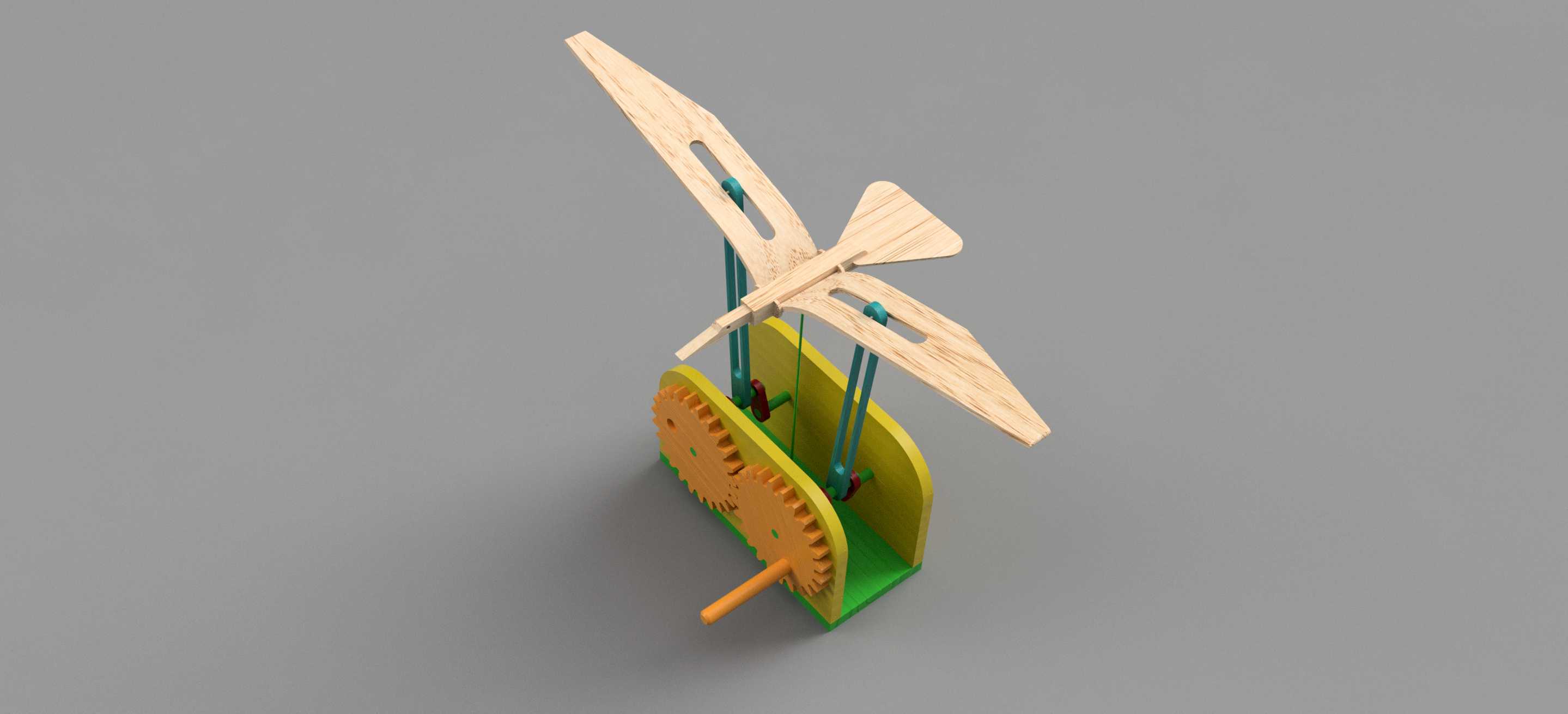

　　这款手摇驱动的仿生扑翼飞鸟结构，核心依托渐开线圆柱齿轮组实现动力传递，输入端为外露的手摇曲柄，操作者转动曲柄时，主动齿轮带动啮合的从动齿轮同步转动，齿轮端面上的偏心轴销通过连杆与飞鸟翼面的铰接点连接，将齿轮的圆周运动转化为翼面的周期性上下扑动动作，整套传动副的传动比经过匹配，保证手摇输入转速在每分钟30-60转的区间内时，翼面扑动频率贴合真实鸟类的飞行动态，不会出现动作过快的生硬感或过慢的迟滞感。支撑结构采用两侧立式立板作为安装基准，立板上预留有齿轮轴、翼面转轴的安装孔位，孔位同轴度公差控制在0.1mm以内，避免转动过程中出现卡滞、晃动的问题，立板底部通过一块底板连接形成稳定的U型支撑框架，

　　整体放置在平面上时不会因为手摇操作出现侧翻，支撑框架的外形尺寸控制在长度120mm、宽度80mm、高度180mm的范围内，占用桌面空间极小，适合作为桌面陈设或教学演示道具。飞鸟主体采用层压木质板材切割成型，机身、主翼、尾翼均为一体化切割的薄壁结构，主翼上开设的长条形镂空一方面降低翼面自身重量，减少传动机构的负载，另一方面模拟真实鸟类翼面的翼肋结构形态，提升仿生拟真度，翼面与机身的铰接点设置在翼面重心靠前位置，保证扑动过程中翼面动作自然，不会出现重心偏移导致的结构歪斜。整套结构的运动部件之间均预留0.2-0.3mm的装配间隙，适配木质材料的轻微热胀冷缩特性，即使在温湿度变化的环境下也能保持顺畅转动，无需额外添加润滑介质。

　　从应用场景来看，这类结构既可以作为中小学机械原理课程的演示教具，直观展示齿轮传动、曲柄连杆机构的运动转换原理，帮助学生理解圆周运动与往复摆动的转换逻辑；也可以作为木质拼装玩具的套件组件，用户可按照装配关系自行切割板材、组装传动部件，在拼装过程中了解机械结构的装配逻辑；同时成品也可作为桌面工艺摆件，通过手动驱动实现飞鸟扑翼的动态效果，兼具互动性与观赏性。设计过程中优先考虑了加工便捷性，所有木质零件均为平面板材切割成型，无需复杂的曲面加工或多轴联动铣削，普通激光切割机即可完成所有板材零件的加工，齿轮、轴类零件可采用标准件或3D打印制作，整体加工门槛低，适合个人爱好者自行制作。结构的安装边界没有特殊要求，

　　仅需放置在水平支撑面上即可正常操作，无需额外固定，所有运动部件均设置在支撑框架内侧或翼面铰接位置，没有外露的尖锐边角或夹手风险，操作时仅需转动外露的手摇曲柄即可，使用安全性较高。在结构强度方面，齿轮副的齿厚经过核算，能够承受手摇输入的扭矩，正常使用情况下不会出现断齿问题，木质翼板的厚度控制在3mm，既保证足够的结构刚度，扑动过程中不会出现明显的形变，又控制了整体重量，降低传动机构的负载损耗。整套机构没有复杂的电控元件，纯机械结构实现动态效果，可靠性高，长期放置也不会出现电子元件老化失效的问题，仅需在转轴位置定期添加少量润滑脂即可长期保持顺畅运转。
