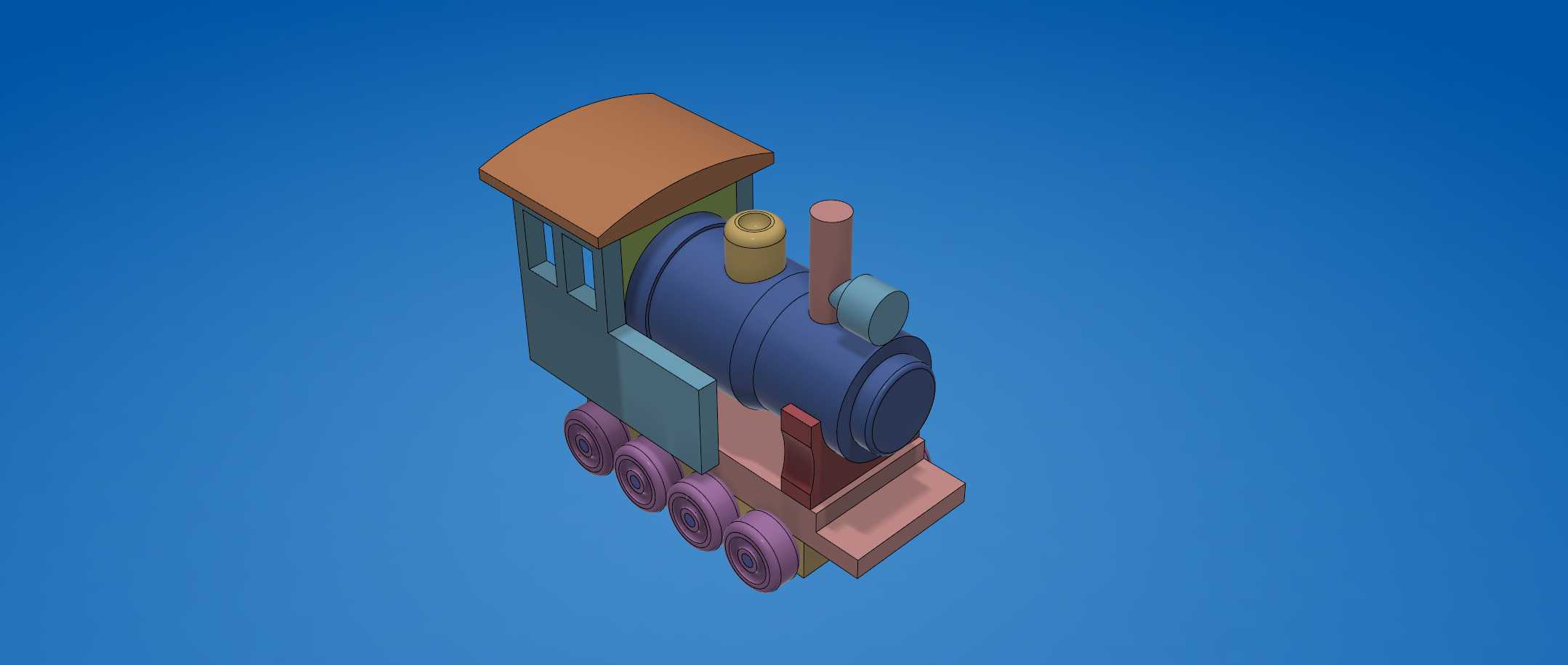

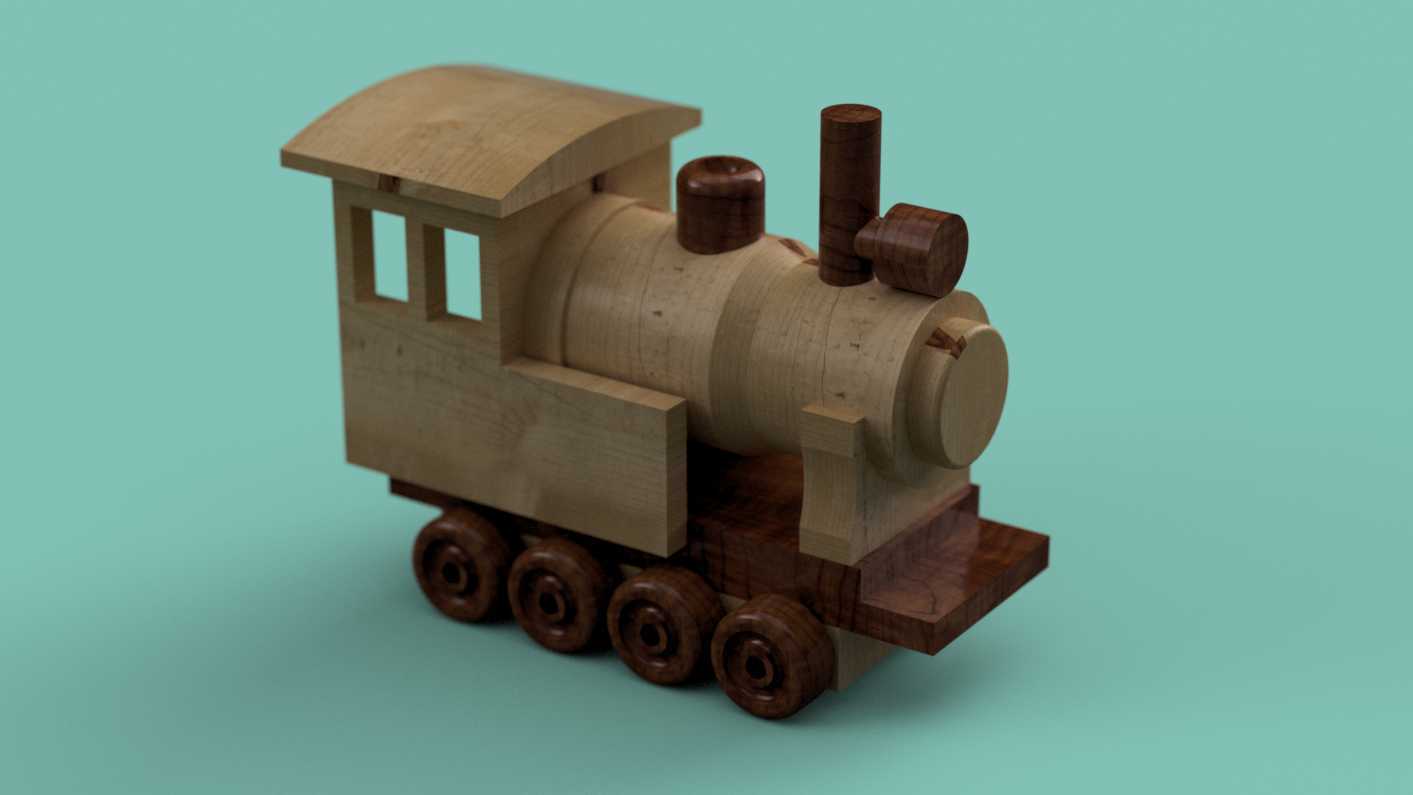

卡通风格木质蒸汽小火车头结构设计

　　这款卡通化小火车头的三维结构设计，最初是面向儿童木质拼装玩具产品线做的方案迭代，在做结构拆解之前，首先要明确它的实际应用场景——既可以作为低龄儿童的拼插类益智玩具组件，也能适配桌面微缩场景的摆件需求，甚至可以作为幼教场景里的交通认知教具，不同场景下对结构的公差、边角处理、装配逻辑的要求各有侧重。从功能特性来看，它还原了老式蒸汽机车的核心视觉特征，但做了全圆角的卡通化处理，没有尖锐棱角，所有外露边的圆角半径都控制在3mm以上，完全符合玩具安全的边角要求，不会划伤使用者。行走部分采用了四组轮对的布局，轮缘做了浅槽设计，既可以在配套的木质轨道上顺畅滑行，也能在平整桌面无轨推行，轮轴和车身的配合间隙控制在0.2mm，既保证转动灵活，

　　又不会出现松垮晃荡的情况，推行过程中不会出现卡滞或者轮组脱落的问题。设计思路上没有照搬真实蒸汽机车的复杂管路和机械结构，而是把核心识别元素做了简化提炼：前部的圆柱形锅炉做了分段式结构，方便木质板材切割后拼接，不需要复杂的曲面加工，顶部的烟囱做了阶梯圆柱造型，和锅炉主体采用插榫结构固定，不需要额外的粘接或者紧固件，驾驶室的弧形顶棚采用多层薄板叠压成型的工艺方案，既还原了弧形轮廓，又规避了实木弯板的工艺复杂度，适合批量的裁切加工。车身前部的排障器做了加厚处理，在推行碰撞的时候可以分散冲击力，避免前端结构开裂，锅炉侧面的汽包细节做了凸起造型，既保留了视觉辨识度，又没有做细小的易脱落零件，防止低龄儿童误食的风险。从安装边界来看，

　　整个车头的整体长度控制在120mm，宽度45mm，高度70mm，所有零件的拆分都适配常规5mm厚度的木质板材切割，没有超出常规激光切割机的加工幅面，零件之间的连接全部采用统一规格的插榫结构，榫头厚度和板材厚度一致，装配公差控制在±0.1mm，普通用户不需要额外工具就可以完成徒手拼装，拼装完成后的整体结构强度可以承受1米高度自由落体到水泥地面的冲击，不会出现散架或者零件断裂的情况。在做轮组设计的时候，特意把轮距做了和市面主流木质轨道匹配的尺寸，不需要额外调整就可以兼容现有通用轨道系统，轮面做了微凸的弧面，和轨道面的接触面积控制在合理范围，滑行阻力小，推行的时候可以保持直线行走，不会轻易脱轨。锅炉和底盘的连接采用隐藏式插榫，

　　从外部看不到拼接缝隙，整体外观更整洁，驾驶室的侧窗做了镂空处理，既减轻了整体重量，又增加了视觉通透感，不会显得整体造型笨重。在细节处理上，所有的插榫接口都做了导入倒角，拼装的时候不需要刻意对准就可以顺利插入，降低了拼装的难度，适合6岁以上儿童独立完成组装，整个结构没有采用金属件，全部为同一种木质材料，后期表面处理可以直接做环保水性漆喷涂，不需要考虑不同材质的附着力问题。
