英制球头内六角手动旋具结构设计

　　这款英制球头内六角旋具，是面向设备装配、售后维保场景开发的手动紧固工具，在非标自动化设备组装、精密机械调试、模具修配、自行车维保等场景中应用频次极高，尤其适合操作空间受限、紧固件轴线与操作方向存在夹角的工位，能大幅降低操作难度，提升狭小空间内的紧固件装拆效率。

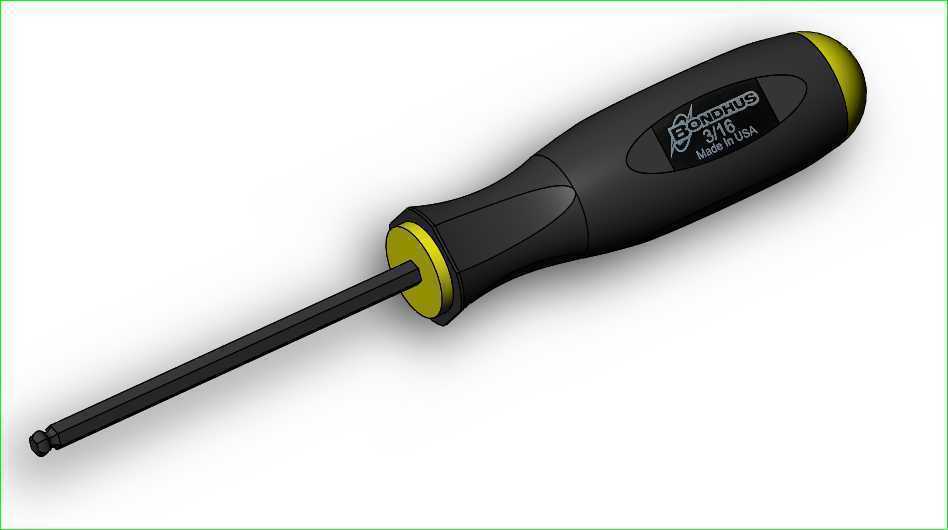

　　从功能特性来看，其工作端采用3/16英寸规格的六角驱动结构，端部做球头成型处理，可允许最大25度的偏斜进入角度，这一设计解决了常规直头内六角工具必须与紧固件轴线完全同轴才能操作的痛点，在设备内部管线密集、结构件互相遮挡的装配场景中，操作人员无需完全对准螺丝轴线，即可将球头端卡入内六角凹槽完成施力，能有效减少因操作角度受限导致的螺丝槽口滑牙、工具崩损问题。手柄端采用符合人体工学的双色注塑结构，主体硬质工程塑料提供足够的结构强度，握持区域的软胶包覆与防滑凹槽设计，能在手部沾有少量油污的工况下依然保持足够摩擦力，避免施力时打滑；手柄尾部的防撞端盖设计，可在需要轻微敲击辅助松动锈死紧固件时，承受小力度锤击冲击力而不出现手柄开裂问题。

　　设计过程中，首先围绕手动操作的力矩传递逻辑做结构匹配：金属杆部采用合金钢材整体成型，杆部直径与驱动端六角对边尺寸做等强度过渡，避免应力集中导致的杆部断裂；球头部分的圆弧轮廓经过反复修调，既保证偏角状态下与内六角槽的接触面积足够，不会出现接触应力过大导致的槽口压溃，又控制球头直径不会过大，避免无法顺利插入标准内六角螺丝的沉孔内。手柄部分的轮廓设计参考了成年男性手掌的握持尺寸数据，握持区域的直径控制在32mm左右，长度适配四指握持的空间，表面的防滑凹槽深度控制在1.5mm，既保证防滑效果，又不会在长时间握持时造成手部压痕。

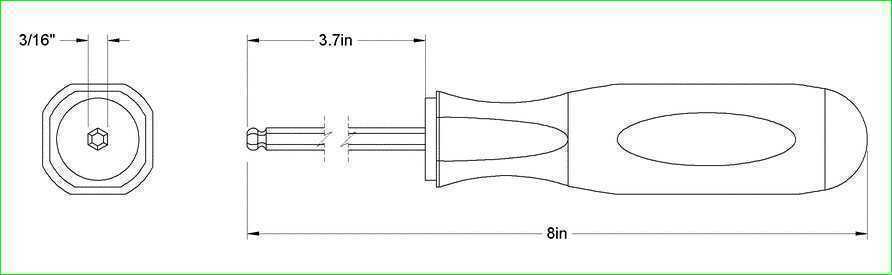

　　尺寸边界方面，该旋具整体全长为8英寸，金属杆部长度占整体长度的60%左右，足够覆盖大部分设备结构件的沉孔深度，可直接对安装深度在100mm以内的1/4-20规格内六角圆柱头螺丝进行操作，无需额外加装接长杆。手柄的最大外径为38mm，在密集排布的紧固件区域操作时，不会与相邻的紧固件、结构件发生干涉，可顺利完成相邻间距15mm以上的紧固件装拆作业。杆部与手柄的连接采用注塑包胶+四方防转结构，金属杆的插入端做滚花处理并加工四方卡位，注塑成型后手柄与杆部之间可承受最大15N·m的扭转力矩而不出现相对转动，满足该规格螺丝的额定拧紧力矩要求。

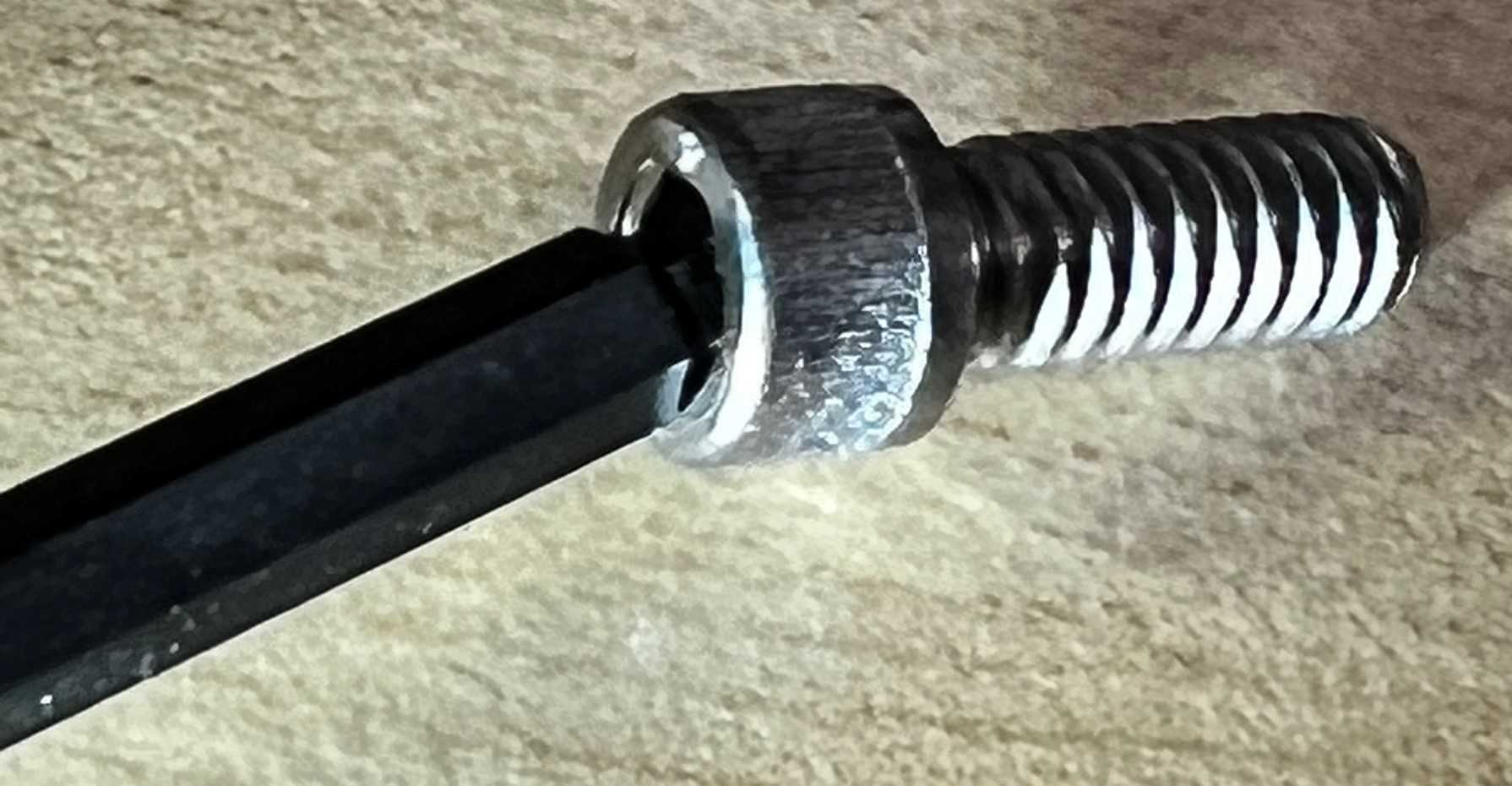

　　在实际选型适配中，这款工具主要对应1/4-20规格美制内六角圆柱头螺丝的装拆需求，这类螺丝广泛应用于铝型材框架搭建、钣金设备外壳连接、自动化模组固定等场景，球头设计在铝型材框架的T型槽内螺丝安装场景中优势尤为明显——由于T型槽内的螺母位置存在一定浮动，常规直头内六角很难快速对准螺丝槽口，球头端可在偏斜状态下先卡入槽口，调整角度后再施加拧紧力矩，能大幅缩短单颗螺丝的对位时间。在模具修配场景中，模具内部的顶针、镶件固定螺丝往往被冷却水管、顶杆等部件遮挡，无法实现同轴操作，这款球头旋具可从部件间隙中斜向插入完成螺丝松紧，无需拆卸周边遮挡部件，减少维保的拆解工作量。

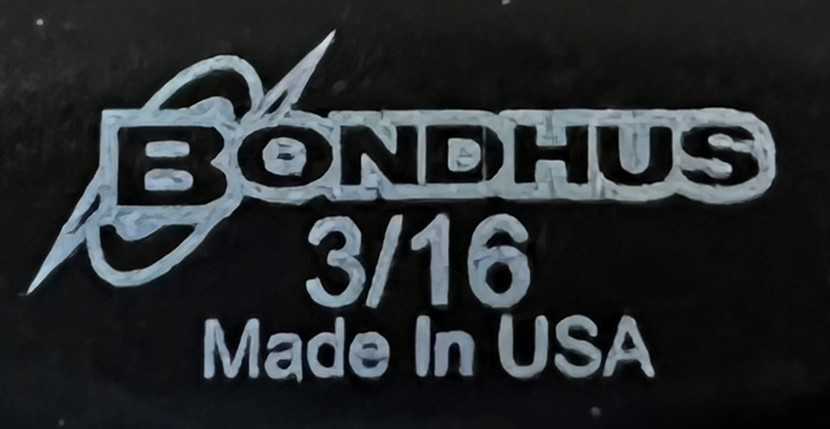

　　设计时也充分考虑了工具的长期耐用性：金属杆部表面做发黑处理，具备基础的防锈能力，适合车间多油污、多湿度的作业环境；球头端部做局部淬火处理，硬度达到HRC58-62，既保证足够的耐磨性，又不会因为硬度过高导致脆性断裂，在偏角施力时能承受额定力矩而不出现崩头问题。手柄尾部的标识区域采用模内注塑工艺，将规格标识直接成型在手柄表面，不会因为长期握持摩擦导致规格标识磨损模糊，方便工具在工具箱中快速识别取用。
