1英寸T形槽挤压接头用铝制支撑支架

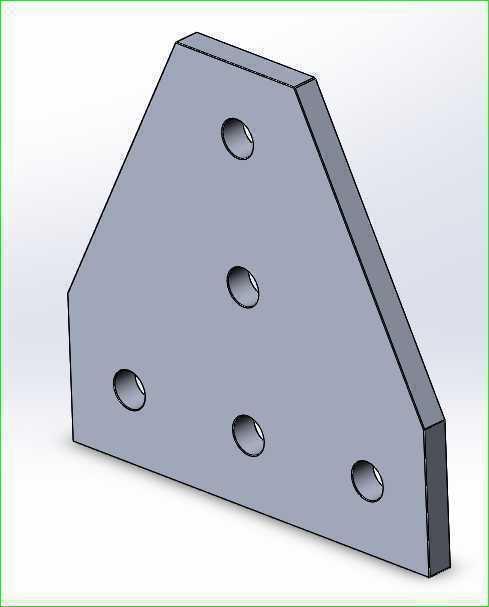

　　在工业铝型材框架搭建、模块化生产线工位改造以及小型自动化设备的型材接驳作业中，T形槽挤压接头的支撑固定一直是容易被忽略却直接影响整体结构刚性的环节。这款厚铝支架正是针对1英寸规格T形槽挤压接头的支撑需求开发，区别于常规的直角角码或直连连接件，它采用非对称的五边形板状结构，能够在型材T形槽的接驳位置形成分散的受力支撑面，避免接头部位因长期受载出现应力集中导致的型材变形或连接松动。

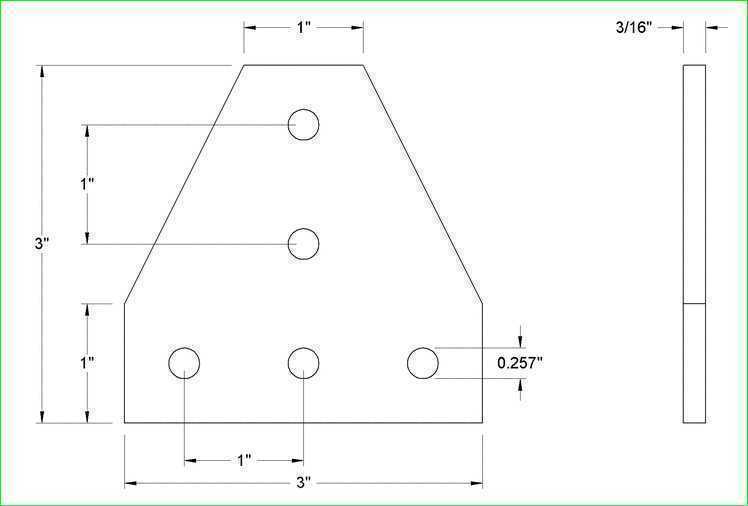

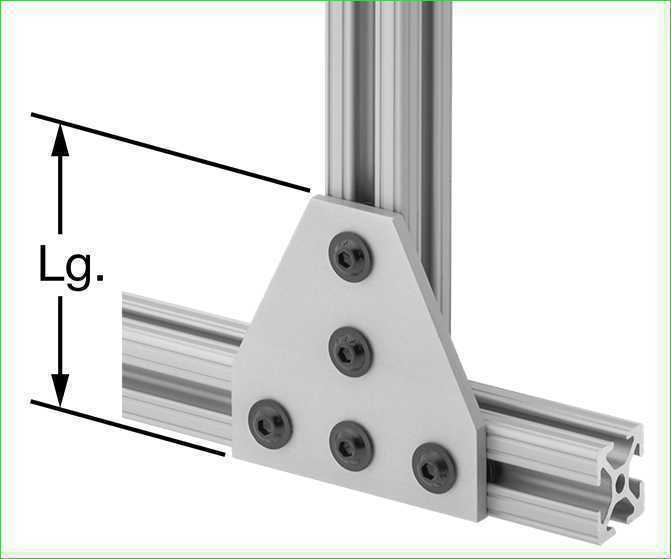

　　从实际应用场景来看，这类支架多用于轻型物料输送线的侧边导轨接驳、设备防护栏的T形槽转角加固、以及小型工装台架的型材接头承托位置，尤其是在需要频繁调整工位布局、对接头支撑强度有一定要求但又不需要重型铸钢角件的场合，3/16英寸的板材厚度刚好平衡了结构强度与整体重量，不会给铝型材框架增加额外的冗余负载。支架上开设的五个1/4-20规格间隙孔，排布完全匹配1英寸T形槽挤压接头的安装孔位，安装时不需要额外扩孔或现场配钻，螺钉穿过支架孔位后可直接拧入接头的预置螺纹孔，间隙孔的公差设计预留了少量安装调整余量，能够抵消型材切割时的微小端面误差，避免出现孔位对不齐无法装配的问题。

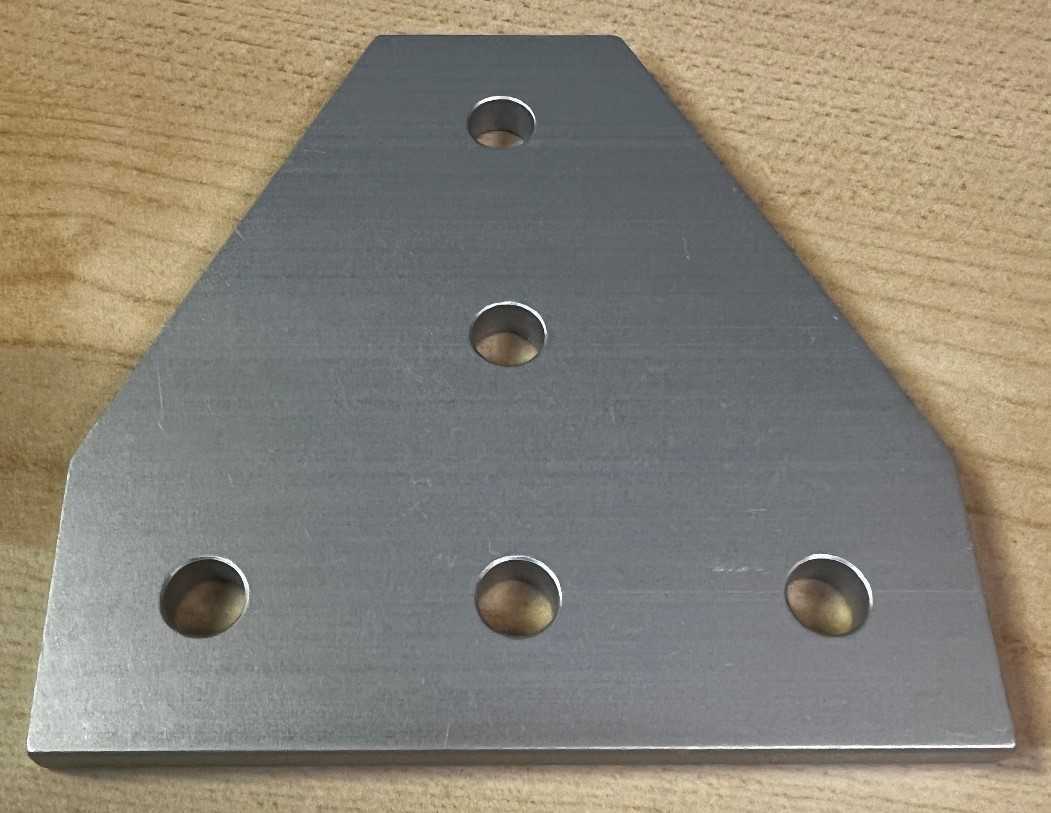

　　设计阶段没有采用常规的矩形或三角形板结构，而是将板件的上边缘做斜切处理，一方面是为了避让T形槽接头安装时突出的型材棱边，防止支架安装后与型材表面出现干涉，另一方面斜切后的轮廓能够减少支架边缘的突出量，避免在人员操作工位形成尖锐的磕碰风险。五个安装孔的排布并非均匀分布，而是根据T形槽接头实际受力时的载荷路径设置：靠近支架底部的两个孔对应接头与竖向型材的连接点位，中部的两个孔对应接头与横向型材的连接点位，最上方的单孔则用于补充固定接头的延伸端，这种孔位排布能够将接头承受的垂直载荷、水平剪切力均匀分散到整块铝板上，不会出现单个孔位受力过大导致的铝板局部变形。

　　从安装边界来看，支架的整体轮廓尺寸完全适配1英寸T形槽的型材截面宽度，安装后支架的侧边与型材表面基本齐平，不会突出型材槽道影响后续槽内螺母的滑动或其他附件的安装。板材采用铝制材质，既具备足够的结构强度支撑接头部位的静态与动态载荷，又具备良好的耐锈蚀性能，不需要额外做表面喷涂处理就能适配车间常规的生产环境，同时铝件的重量较轻，在批量搭建框架时能够降低整体结构的自重，减少型材支撑脚的负载。在实际选型时，只要是采用1英寸规格T形槽挤压接头的型材连接位置，不管是正交接驳还是带一定角度的斜向接驳，这款支架都能通过预留的间隙孔调整安装角度，完成对接头部位的承托固定，相比传统的角码连接，它的支撑面更大，受力更均匀，能够有效提升T形槽接头部位的连接稳定性，减少设备运行过程中因接头松动产生的框架晃动问题。
