可调节单撑式自行车边撑支撑结构

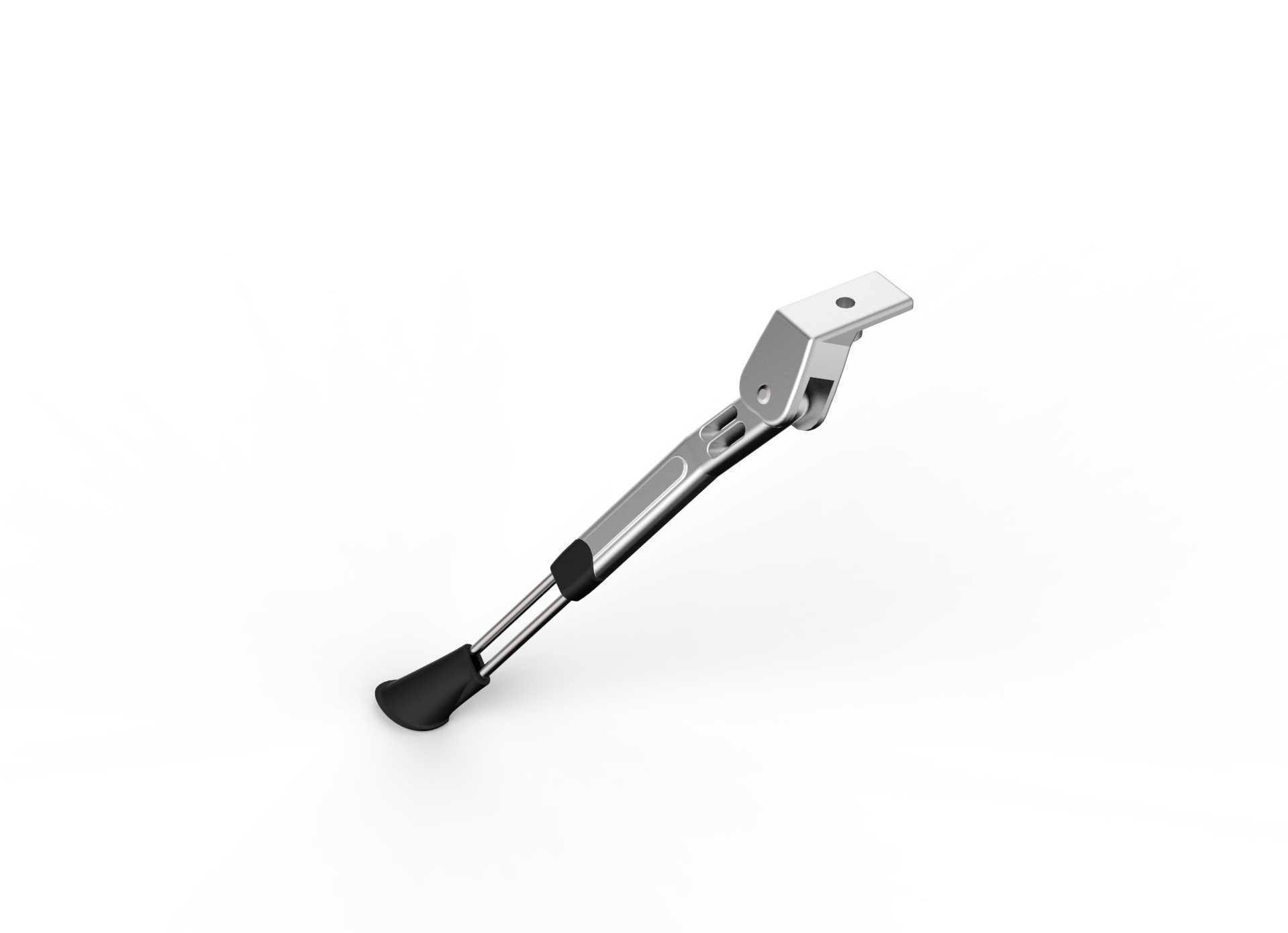

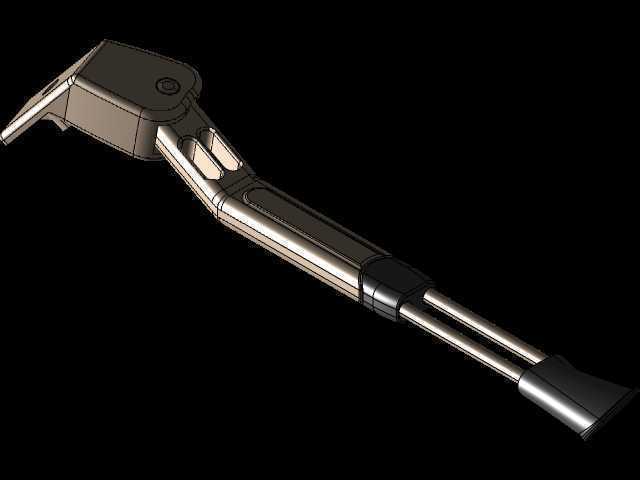

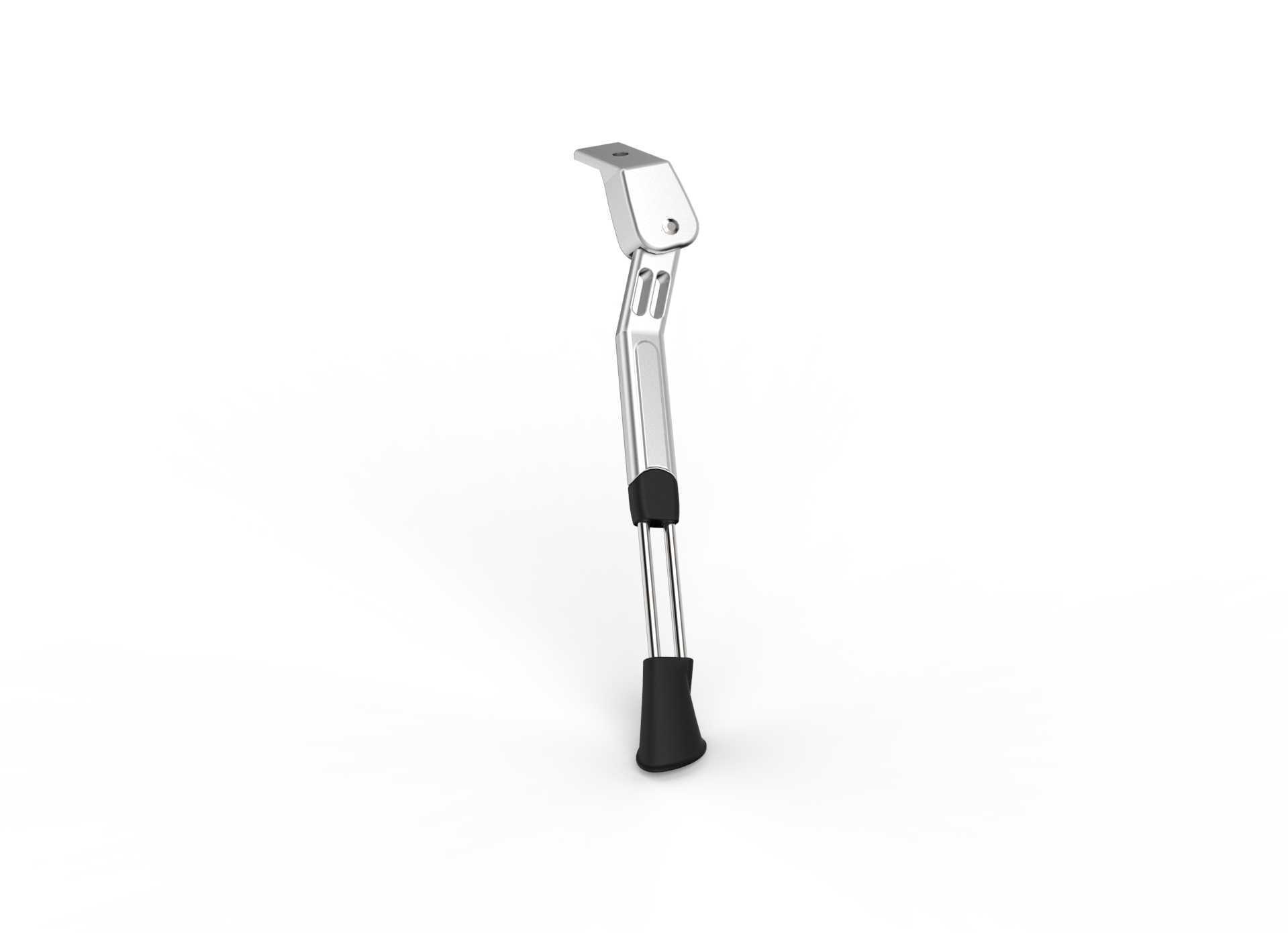

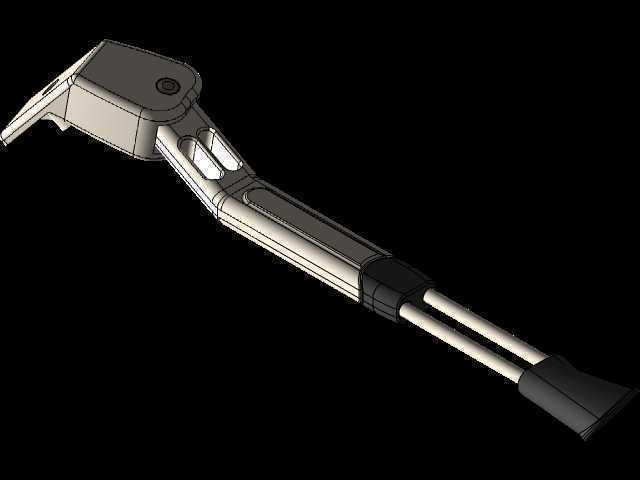

　　日常通勤、休闲骑行场景下，自行车临时停靠的稳定性直接影响使用体验，这款单撑式边撑结构，就是针对非驻车架场景下的单车临时停靠需求设计的支撑部件，区别于传统双撑结构的大占地、操作费力问题，单侧边撑仅需单脚轻拨即可完成驻车动作，适配城市通勤车、入门山地车等多数常规轮径车型的使用需求。从结构设计逻辑来看，这款边撑采用分段式杆体结构，上段为与车架连接的固定基座，基座上预留两个螺栓安装孔，可直接固定在自行车后下叉靠近花鼓的安装位上，安装面做了贴合圆管的弧面适配设计，避免安装后出现应力集中导致的车架漆面磨损或者连接松动问题，基座与支撑杆的连接位置内置扭簧结构，正常骑行状态下扭簧会带动支撑杆向上回弹，贴合车架下侧位置，

　　不会在骑行过程中出现下垂剐蹭地面、卡入辐条的安全隐患。杆体中段设置了长度调节锁止结构，通过按压锁扣即可调整支撑杆的总长度，适配24寸到29寸不同轮径的车型，调整范围覆盖常规民用自行车的轮径区间，调整到位后锁扣会自动卡入对应定位槽，避免骑行过程中杆体长度滑移导致的驻车倾倒问题，杆体表面做了防滑纹理处理，脚部拨动操作时不会出现打滑问题。下段杆体末端设置了橡胶防滑脚座，脚座采用锥台形结构，接触地面的端面做了网格防滑纹路，在水泥路面、柏油路面、瓷砖地面等不同铺装路面停靠时，都能提供足够的静摩擦力，避免侧滑倾倒，橡胶材质本身具备一定的形变能力，在不平整的碎石路面停靠时，也能通过自身形变贴合地面，提升驻车稳定性，

　　脚座与金属杆体采用过盈配合加卡簧固定的连接方式，长期使用不会出现脱落问题。从安装边界来看，这款边撑的基座安装孔距为40mm，适配市面上多数预留边撑安装位的自行车架，不需要额外打孔改装，杆体收回状态下总长度为280mm，完全收回后与车架下侧的间隙保持在15mm以上，不会与牙盘、链条、辐条等运动部件产生干涉，杆体展开后与地面的夹角保持在75度到80度区间，这个角度区间是经过实际驻车测试确定的最优角度，既不会因为角度过直导致车辆容易向后倾倒，也不会因为角度过斜导致车辆侧倾过大占用过多通行空间。在实际使用场景中，这款边撑的操作逻辑完全符合骑行者的使用习惯，停车时单脚向后轻拨杆体末端，杆体绕转轴向下展开到锁止位置，

　　此时车身向边撑侧轻微倾斜即可完成驻车，整个动作不需要下车弯腰操作，骑行过程中起步时单脚向前轻推杆体，扭簧会自动带动杆体回弹到收回位置，不会影响正常骑行的踩踏动作。结构选材方面，杆体主体采用铝合金材质挤压成型，在保证结构强度的前提下尽可能降低自重，整体部件重量控制在180g左右，不会给整车增加过多的负重，连接转轴位置采用不锈钢销轴，避免长期淋雨使用出现锈蚀卡滞的问题，扭簧采用弹簧钢材质经过热处理加工，长期反复伸缩使用也不会出现弹力衰减的问题，保证上万次操作后依然能可靠回弹。针对不同使用场景的适配性，这款边撑的锁止结构做了防松设计，在颠簸路面骑行时，不会因为振动导致锁扣松脱、杆体意外下落的问题，橡胶脚座的耐磨性能经过实际路测，正常城市通勤使用场景下，使用寿命可以达到3年以上，磨损后也可以单独更换脚座，不需要整体更换边撑部件，降低后期维护成本。从结构设计的细节考量，杆体的弯折角度经过反复调整，展开后支撑点的位置落在整车重心的侧下方，驻车时整车的重心投影落在支撑脚与前后车轮接触点形成的三角区域内，即使有轻微的外力触碰，比如路人轻微剐蹭、小风天气，车辆也不会轻易倾倒，相比市面上很多角度设计不合理的边撑，经常出现一碰就倒的问题，这款结构的支撑稳定性经过多轮实车验证，能够满足日常使用的可靠性要求。
