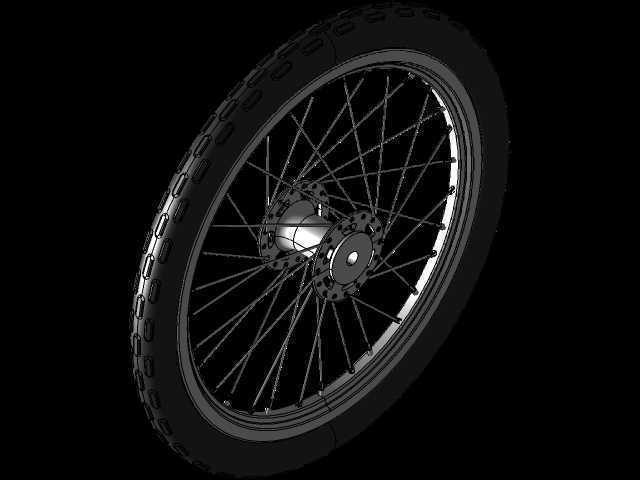

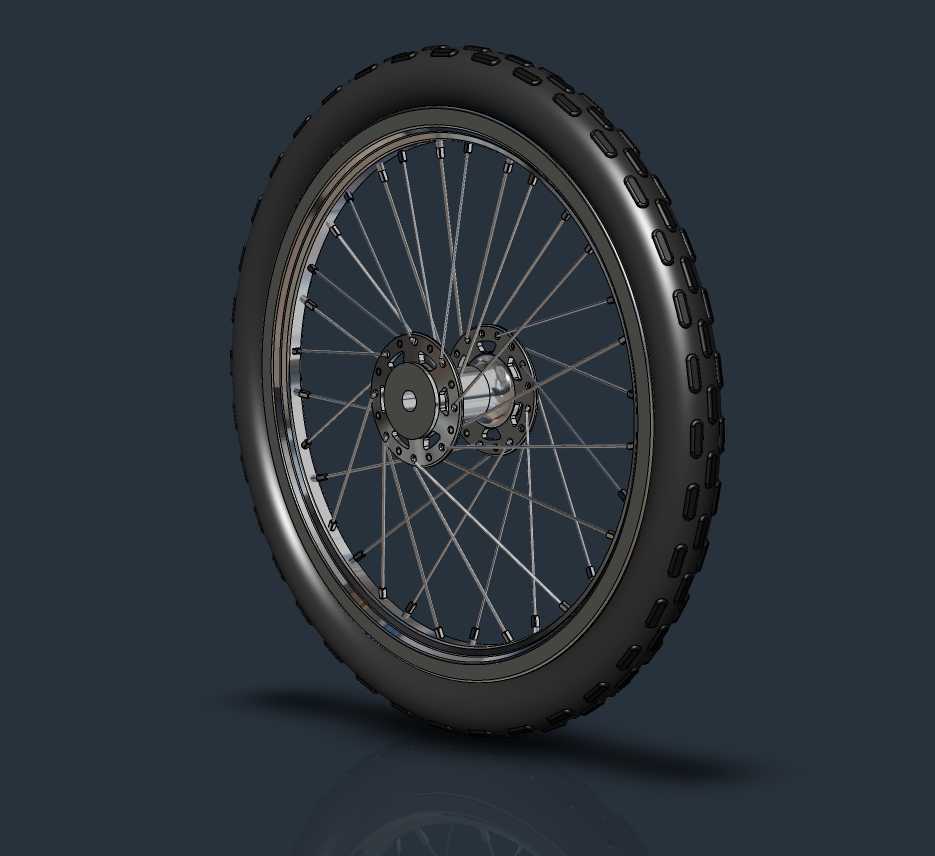

单辐条带轮胎轮辋轮辐结构设计

　　在两轮代步工具、轻型越野载具以及部分特种低速行走设备的行走系统设计中，辐条式车轮始终是兼顾轻量化与结构强度的经典选型，这套带轮胎的单辐条轮辋轮辐结构，正是针对这类应用场景完成的全参数化三维结构设计。从实际落地的使用场景来看，这类辐条轮结构广泛适配非机动两轮车、轻型电动两轮车以及小排量越野摩托的行走单元，部分低速场地作业的小型巡检设备、休闲代步载具也会选用这类结构，核心原因在于辐条式结构相比一体铸造轮辋，拥有更优的径向缓冲能力，在经过非铺装路面的颠簸、坑洼冲击时，辐条的微变形可以吸收部分冲击载荷，避免硬连接结构直接将冲击力传递至车架与驾乘部位，提升行走过程的稳定性与结构耐用性。

　　从产品功能特性来看，这套结构完整覆盖了车轮从安装到行走的全功能需求：中心轮毂部位设置了与轮轴配合的安装轴孔，轴孔周边预留了轴承安装位与锁紧结构的配合面，能够保证车轮转动时的同轴度，避免高速转动下出现径向跳动；轮辐采用单辐条交叉排布的钢丝辐条结构，每根辐条两端分别通过辐条帽与轮毂、轮辋连接，这种结构可以通过调整单根辐条的张紧力，修正轮辋的端面跳动与径向圆跳动，在后期维护中不需要整体更换轮组，仅通过调整辐条张力即可完成轮组的形位公差校准，大幅降低全生命周期的维护成本；轮辋部位采用适配充气轮胎的凹槽式结构，轮辋边缘设置有轮胎限位凸缘，能够保证轮胎充气后与轮辋紧密贴合，避免行驶过程中出现轮胎脱圈的风险，轮辋的凹槽深度与凸缘高度完全匹配常规充气轮胎的安装尺寸边界，不需要额外修改即可适配同规格的真空胎或者有内胎轮胎。

　　在设计思路的层面，这套结构没有盲目追求一体成型的轻量化噱头，而是从实际工程应用的可靠性出发做结构取舍：首先是轮毂部分的受力分配，轮毂与辐条连接的法兰盘部位做了加厚处理，因为辐条张紧后会对法兰盘产生持续的拉应力，常规薄壁法兰在长期张紧力作用下容易出现应力开裂，加厚法兰后可以将单根辐条的拉力均匀分散到整个轮毂基体上，避免局部应力集中；其次是辐条的排布角度，单辐条交叉排布的方式并非随意布置，而是通过受力仿真确定的交叉角度，保证车轮在承受垂直载荷、驱动扭矩以及侧向转弯力时，不同方向的辐条可以分别承担对应方向的载荷：垂直方向的载荷主要由车轮下半部分的辐条承担拉力，驱动扭矩则由沿切线方向布置的辐条传递，侧向力则由交叉排布的辐条形成的三角稳定结构承担，避免单方向辐条受力过载出现断裂。

　　从外形尺寸与安装边界来看，这套轮组的整体外径匹配常规小尺寸两轮车的轮胎规格，轮辋的宽度适配对应断面宽度的轮胎，中心轮毂的安装轴径符合通用两轮车的轮轴尺寸标准，轮毂外侧预留了碟刹安装盘的配合位与螺纹孔，可以直接适配标准规格的碟刹制动组件，不需要额外加工转接座；轮组安装到车架前叉或者后平叉时，轮毂两端的轴肩距离完全匹配常规前叉、后平叉的开档尺寸，安装时不需要额外调整车架间距，轮辋的外侧端面与车架、前叉的最小间隙满足设计要求，即使在轮胎满气、最大负载下出现轮胎形变，也不会与车架部件发生运动干涉。另外，轮胎部分的模型还原了胎面的防滑花纹与胎侧的厚度参数，在做整车装配仿真时，可以直接模拟轮胎在不同载荷下的形变量，验证轮组与周边部件的间隙是否满足设计要求，避免实车装配后出现摩擦干涉的问题。

　　在实际建模过程中，这套结构的每一个配合面都做了公差预留：辐条与辐条帽的螺纹配合、辐条帽与轮辋的安装孔配合、轮毂与轴承的配合面都按照机械加工的常规公差带设置了配合间隙，不会出现建模时尺寸完全一致、实际生产无法装配的问题；轮辋的焊缝位置（针对钢制轮辋）或者压铸分型面位置（针对铝合金轮辋）也做了结构避让，方便后续生产过程中的工艺落地，不需要在生产阶段再修改结构来适配加工工艺。对于结构设计从业者来说，这套模型可以直接作为两轮车行走系统设计的基础模块，根据不同的负载要求调整辐条的直径、数量以及轮辋的厚度参数，快速衍生出适配不同载重、不同使用场景的轮组结构，大幅缩短同类型产品的开发周期。
