1.5吨手动压力机简化结构三维建模

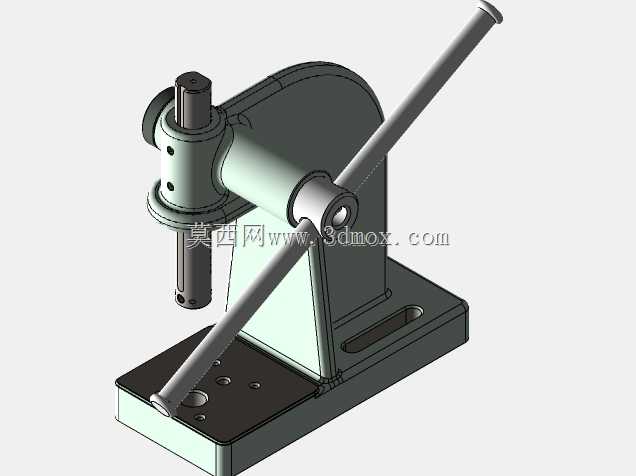

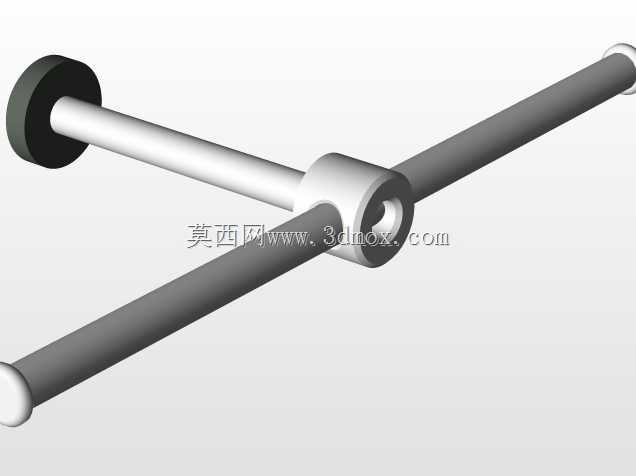

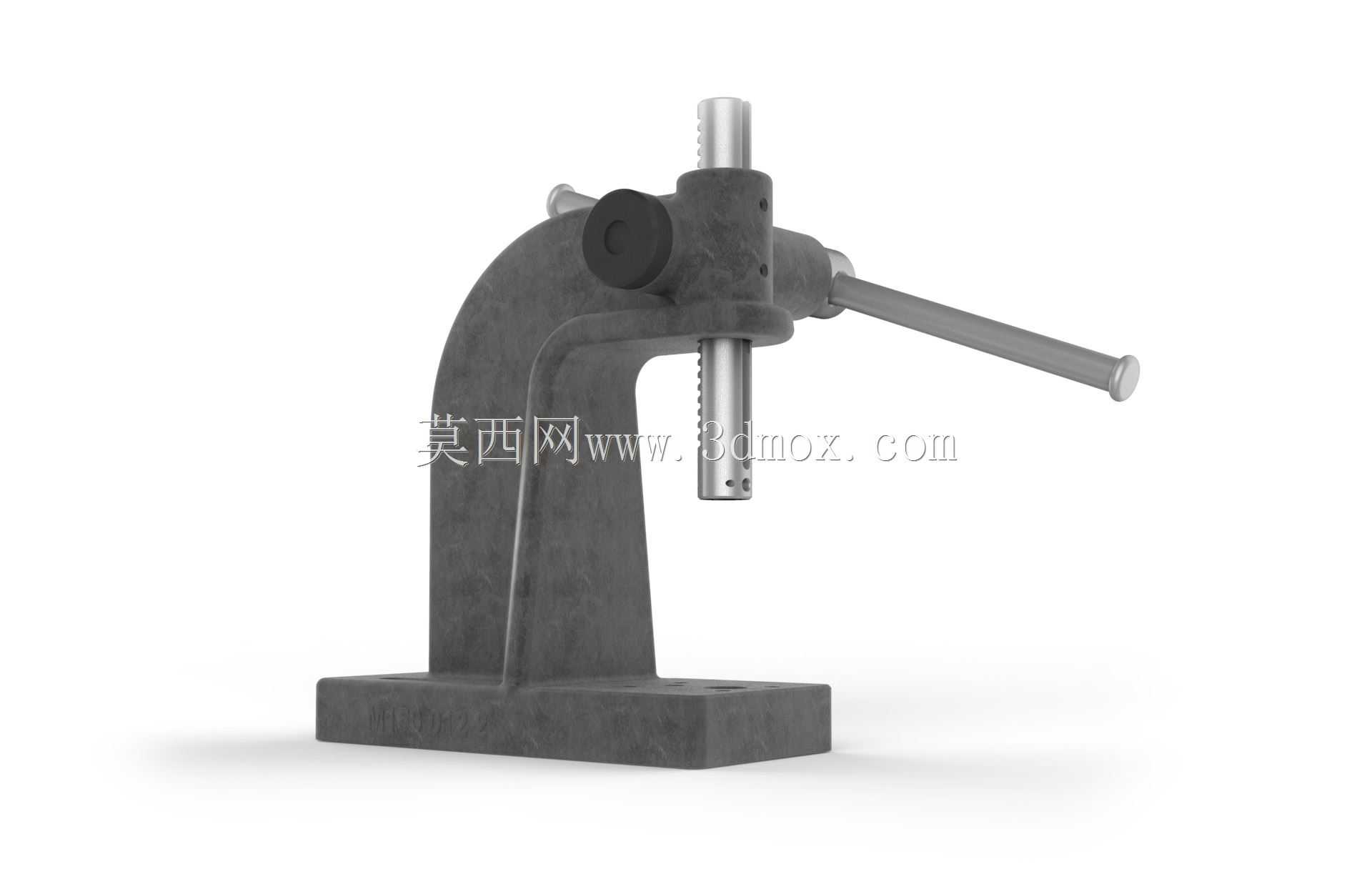

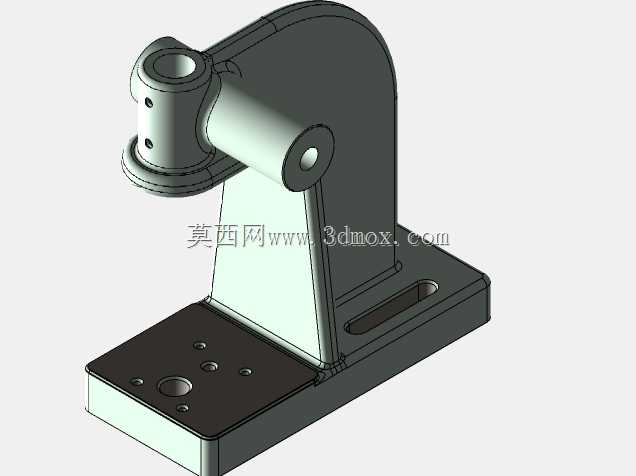

这款手动压力机主要面向小型五金加工、机修车间、电子装配、小批量零部件生产场景设计，可完成小型零件的压装、冲孔、校直、铆接、简易冲压成型等作业，无需外接动力源，依靠人力操作即可输出最高1.5吨的压装力，非常适合无气源、无电源的零散作业场景，或是小批量试制、维修工位的零散压装需求，相比大型液压、气动压力机，它无需配套动力管线，占地空间小，移动部署灵活，操作门槛低，普通作业人员经过简单说明即可上手使用，不会产生额外的能耗与运维成本。从功能特性来看，这款设备采用C型开式机身结构，前部操作空间开阔，工件取放十分方便，不会被机身结构干涉；压杆采用杠杆增力结构，通过长力臂的设计放大操作人员的手部作用力，配合带齿条的垂直压杆实现直线施压，压头行程可通过侧面的锁紧结构进行限位调整，能够适配不同高度的工件压装需求，避免过度压装损伤零件；底座预留了标准安装孔位，既可以直接放置在工作台面上使用，也可以通过螺栓固定在专用工装台面上，提升作业时的稳定性，避免施压过程中设备移位。在设计思路上，这款模型做了合理的简化处理，保留了核心的传动结构、机身受力结构与操作部件，省略了非核心的紧固件细节、表面防滑纹理等次要特征，既能够完整还原设备的运动逻辑与装配关系，也能降低模型的复杂度，方便进行结构验证、运动仿真或是作业场景搭建。从安装边界来看，设备整体采用立式布局，机身宽度适配常规工作台的摆放需求，底座的安装孔间距符合通用工装台面的安装孔位标准，压杆伸出后不会超出机身底座的支撑范围，施压过程中机身受力均匀，C型开口的深度能够覆盖常规小型零件的压装尺寸需求，垂直压杆的行程范围可以满足多数小型五金件、电子接插件、轴承衬套的压装深度要求，操作手柄的长度经过人体工学优化，操作人员站在设备正前方即可轻松完成施压操作，无需过度探身或是施加过大的腕部力量，长时间作业也不易产生疲劳。设备整体结构没有易损的复杂传动部件，日常仅需对齿条与转轴位置做简单润滑即可长期使用，维护成本极低，非常适合小型加工门店、学校实训车间、个人DIY工坊这类对成本敏感、作业量不大的使用场景。
