家用台式空气净化设备外观结构设计

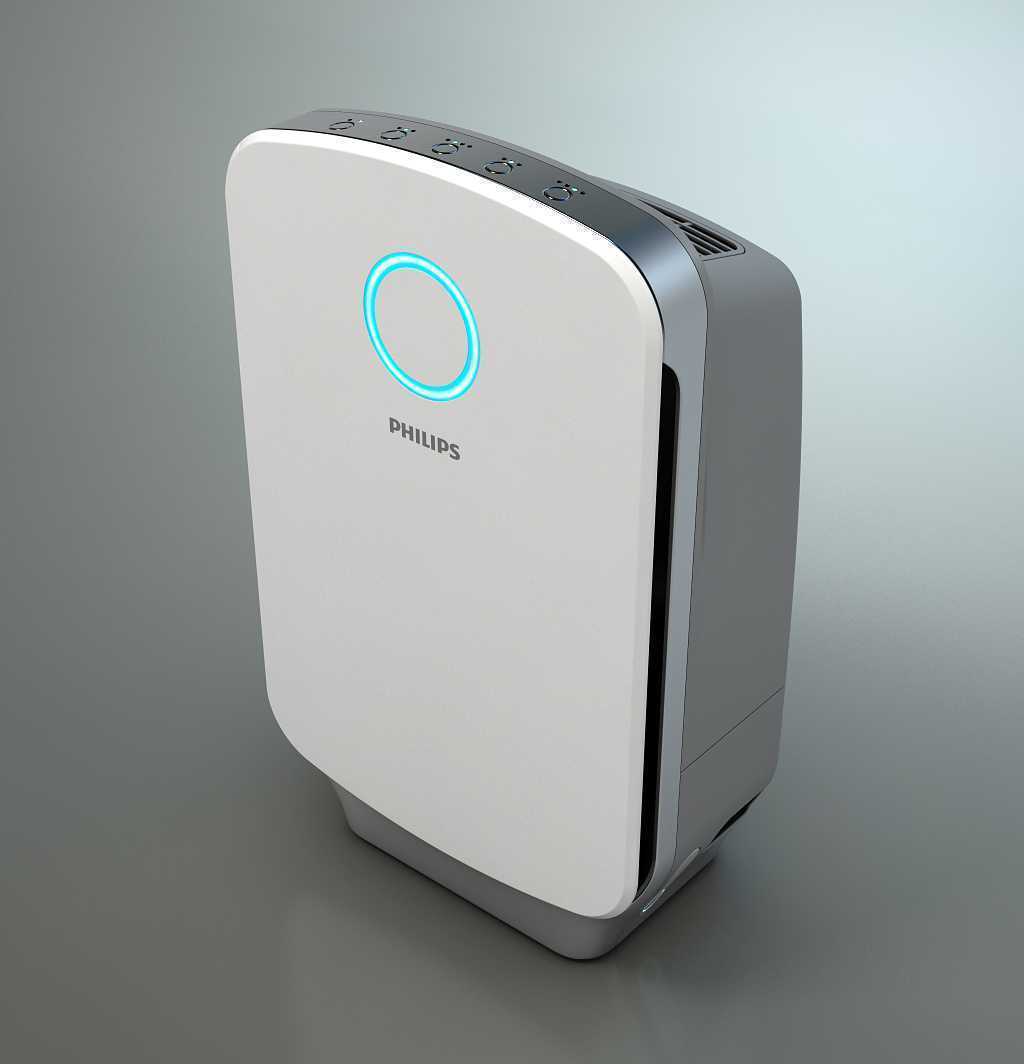

　　这款空气净化设备的建模还原，完全围绕家用场景的实际使用需求展开，首先考虑的是普通家庭客厅、卧室这类摆放空间的边界限制，整机采用近似方角倒圆的立式台式造型，没有突兀的外凸结构，放置在桌面、边柜或者地面矮台时，不会因为尖锐棱角造成磕碰，也不会占用过多的通行空间，整机的进深控制在适配常规家具台面的深度范围内，不会出现摆放时超出台面边缘的悬空风险。从功能结构的设计逻辑来看，设备正面的环形指示灯区域，是人机交互的核心视觉落点，日常运行时可以通过灯环的颜色变化直观反馈当前空气质量状态，不需要用户俯身查看小字显示屏，站在1-3米的日常活动距离就能快速识别设备运行状态，这个交互区域的位置设置在正面中上段，刚好匹配成年人站立时的自然视线高度，不需要刻意低头或者抬头观察。设备的进出风结构采用侧进风、顶部出风的布局设计，侧面的进风格栅做了内凹隐藏式处理，既保证了进风面积满足循环风量要求，也避免了大尺寸外露格栅容易积灰、难擦拭的问题，日常清洁时只需要用抹布擦拭平整的侧面外壳即可，不需要频繁拆卸格栅清理缝隙积尘。顶部的操作按键区域做了微弧面下沉处理，按键排布沿着顶部边缘的弧度均匀分布，用户站立操作时手指可以自然贴合按键区域的弧度，不需要刻意调整手腕角度，按键的触发行程做了适中的阻尼设计，避免日常擦拭顶部表面时误触功能按键。设备的底部做了一圈微抬的支撑脚，将整机主体与摆放台面隔开3-5毫米的间隙，一方面可以避免台面的冷凝水、洒溅的液体直接浸泡设备底部外壳，

　　另一方面也能减少设备运行时的振动传递到摆放台面，降低低频共振产生的噪音。从结构拆分的建模逻辑来看，整机分为前壳面板、后壳主体、顶部操作模组、底部支撑座四个主要外观拆分件，前壳面板采用高光免喷涂的塑料材质设计，表面没有多余的装饰线条，仅在中心位置设置品牌标识，保持视觉上的简洁整体性，后壳主体采用哑光磨砂材质，和前壳的高光质感形成区分，同时哑光材质在靠墙摆放时不容易被墙面蹭出划痕，长期使用也不会因为摩擦产生明显的亮痕影响外观。在内部结构的预留空间设计上，建模时充分考虑了滤芯更换的操作空间，侧方的滤芯舱门开启角度可以达到90度以上，更换滤芯时不需要将整机从摆放位置挪出，站在设备侧面就可以完成滤芯的抽拉更换，滤芯的安装导轨做了导向倒角设计，

　　用户自行更换时不需要对准卡扣，顺着导轨推入就可以完成安装，降低日常维护的操作门槛。设备的侧面散热格栅位置设置在靠近顶部的区域，避开了儿童容易触碰的高度，同时格栅的缝隙宽度控制在安全标准范围内，避免儿童手指伸入触碰内部的风机组件。从实际应用场景的适配性来看，这款设备的造型设计可以适配多数现代家庭的装修风格，不管是简约风、北欧风还是偏商务的办公空间摆放，方正带圆角的造型都不会产生视觉上的突兀感，外壳的配色采用白灰撞色设计，白色正面面板适配浅色家居环境，灰色侧后壳可以耐脏，长期使用靠近墙面的位置也不容易显脏。建模过程中对所有的外观分件线都做了0.3毫米的均匀断差处理，还原实际量产产品的装配间隙，不会出现建模时常见的分件线宽窄不一、

　　面与面之间衔接不平顺的问题，所有的外边缘都做了R2以上的圆角处理，完全符合家电产品的安全设计规范，没有尖锐的利边结构。顶部的出风区域做了格栅条的倾斜角度设计，出风方向斜向上45度，避免直吹人体造成不适，同时倾斜的格栅条也可以避免日常放置小物件时掉入设备内部，格栅条的间距同样做了安全尺寸控制，不会出现卡嵌手指的风险。设备的电源线出口设置在背部靠下的位置，走线时可以顺着墙面或者台面边缘隐藏，不会因为电源线从侧面或者正面伸出影响整体的视觉整洁度，背部还预留了壁挂安装的孔位结构，除了台式摆放之外，也可以根据使用需求壁挂安装在墙面上，适配小面积空间的安装需求，壁挂孔位的位置做了加强筋结构设计，保证壁挂安装时的结构强度，不会因为长期悬挂出现壳体变形的问题。
