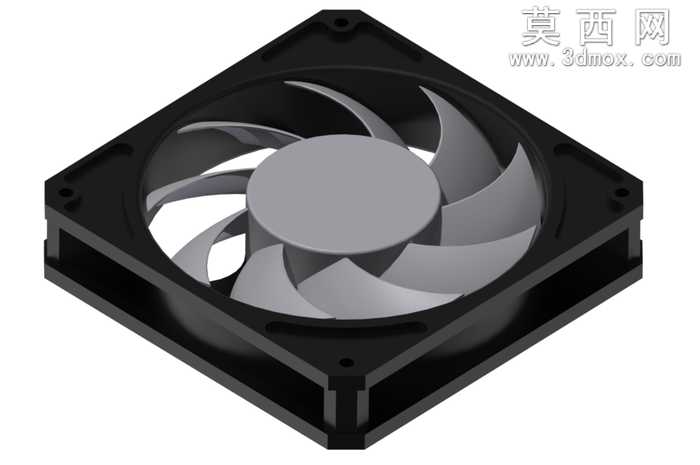

120毫米规格电脑散热轴流风扇设计

本款120毫米散热风扇的三维建模过程，首先从整体尺寸基准搭建开始，严格遵循120mm方形安装规格的行业通用标准，先绘制外框的二维草图，将外框的四个安装孔位、边框厚度、边角过渡圆角的参数逐一确定，通过拉伸命令生成外框的基础实体，同时对外框的内部导流棱边做了圆角优化处理，避免后续气流经过时产生不必要的风阻与紊流。扇叶部分的建模是整个设计的核心，先确定轮毂的直径与高度参数，再基于空气动力学原理绘制单片扇叶的翼型截面，从叶根到叶尖设置渐变的扭角与弦长参数，保证扇叶转动时不同半径位置的线速度匹配合理的攻角，兼顾风量输出与静音表现，完成单片扇叶建模后通过圆周阵列命令生成全部九片扇叶，阵列过程中严格保证每片扇叶的间距误差控制在极小范围内，避免转动时出现动平衡失衡的问题。中心轮毂部分做了封闭的弧面过渡处理，既可以优化中心区域的气流导向，也能遮盖内部的电机结构提升整体外观完整性。材质设置上，外框与扇叶部分赋予哑光黑色的阻燃ABS塑料材质，调整材质的粗糙度参数还原真实塑料的哑光质感，中心轮毂部分赋予银灰色的磨砂塑料材质，和黑色的扇叶外框形成清晰的视觉层次，渲染过程中添加了柔和的环境光与定向补光，将扇叶的曲面弧度、外框的安装孔位细节都清晰呈现，同时通过阴影效果强化模型的立体感。结构设计上充分考虑实际生产的装配需求，外框的内侧预留了电机安装的卡位结构，扇叶和轮毂的连接位置做了加厚处理提升结构强度，安装孔位的深度和直径都匹配标准的机箱风扇安装螺丝规格，保证模型可以直接对接实际生产的工艺要求。整体设计在保证散热性能的基础上，兼顾了外观的简洁规整，能够适配电脑机箱、CPU散热器、水冷排等多种使用场景的安装需求。
