电脑水冷系统标准贝氏接头配件三维设计

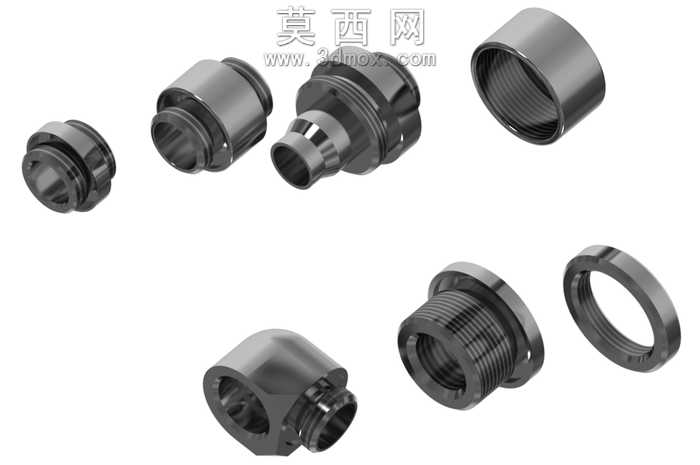

本套三维模型围绕电脑分体式水冷系统的常用贝氏配件展开，参考市面主流Bitspower水冷接头组件进行1:1参数化建模，完整覆盖水冷回路搭建所需的各类接头结构，包含直角男女接头、男男性适配接头、男男性短适配接头、女女性对丝适配接头、3/8英寸即10毫米规格的ID压缩拟合接头，以及标准G1/4螺纹通过端口等七类核心配件，同时配套设计了对接锁母、密封垫圈、外螺纹衬套等附属结构件，可直接用于水冷管路的虚拟装配验证。建模过程中采用自底向上的设计思路，首先针对G1/4管螺纹的标准牙型进行参数化绘制，严格遵循英制管螺纹的螺距、牙型角、密封锥度参数，确保所有带螺纹结构的配件可实现标准尺寸的虚拟啮合，不存在干涉错牙问题。针对不同接头的结构特征，分别采用旋转凸台、扫描切除、阵列特征等建模命令完成主体结构搭建，对六角拧动位、防滑滚花、密封槽等细节结构进行精细化还原，其中压缩拟合接头的锁母部位做了防滑纹理的细节刻画，直角接头的转角位置做了圆滑过渡处理，既符合实际加工的工艺要求，也还原了实物的外观质感。材质渲染阶段，所有金属配件统一采用电镀镍的金属材质参数，调整金属粗糙度、反射率参数模拟亮面镀铬的视觉效果，密封垫圈采用黑色丁腈橡胶材质，设置合适的漫反射与粗糙度参数还原橡胶的哑光质感，渲染输出的效果图可清晰展示各配件的结构形态与装配关系。整套模型的结构尺寸完全匹配市售标准水冷配件的规格，各接头之间可实现无干涉装配，能够用于水冷回路的布局模拟、安装空间校验，也可作为水冷相关产品设计的参考原型，帮助设计者快速完成水冷系统的方案搭建与结构验证，避免实际组装过程中出现尺寸不匹配、安装空间不足的问题。
