不锈钢水冷压缩管接头结构设计

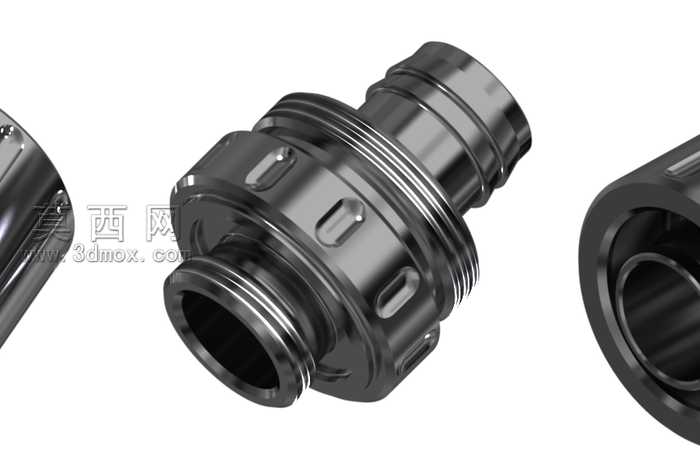

该款压缩管接头采用三维参数化建模完成整体结构设计，建模过程中首先梳理管路连接的核心功能需求，明确接头需要同时满足管路快接、密封承压、防滑锁紧的多重使用要求，整体结构分为外滚花锁紧套、中间密封主体、尾部插接管段三个核心功能模块。建模阶段优先绘制各段的回转体基础轮廓，通过旋转特征生成主体毛坯结构，再针对锁紧套外表面加工均匀分布的防滑凹槽与滚花纹理，采用阵列特征完成周向均布的槽体结构，既保证手动拧动时的摩擦力足够，也避免了额外线径结构带来的应力集中问题。材质设计上选用不锈钢与黄铜作为基础基材，不做额外涂层处理，从材质本身的抗腐蚀性能出发，适配水冷、液压、气动等多场景的流体传输需求，避免长期使用过程中涂层脱落造成的管路污染或者腐蚀泄漏问题。结构设计上在主体中段设置外螺纹段，用于对接管路端的锁紧螺母，两端分别设置密封槽位，可适配O型密封圈实现端面与径向双重密封，尾部插接管段设计多道环形倒刺结构，插入软管后可实现牢固的咬合连接，避免承压状态下管路脱落。渲染阶段采用金属材质的高反射物理材质，还原不锈钢的哑光金属质感，对滚花与凹槽部位做细微的粗糙度区分，突出结构的加工细节，整体模型严格按照实际加工公差做参数化约束，各段尺寸可根据不同管路规格做参数调整，无需重新绘制即可快速生成不同通径的接头变体，适配从家用水冷系统到工业液压气动管路的不同连接需求，结构上摒弃了多余的装饰性设计，所有外部结构都服务于安装、锁紧、密封的实际功能，没有冗余的凸起或者死角，既方便加工时的一次装夹成型，也便于使用过程中的清洁维护，避免流体残留造成的堵塞或者腐蚀问题。
