带双联齿轮的传动花键轴结构设计

项目分类:通用机械零部件 发布时间:2022-01-29 ID:523668
  • 带双联齿轮的传动花键轴结构设计
  • 带双联齿轮的传动花键轴结构设计
  • 带双联齿轮的传动花键轴结构设计

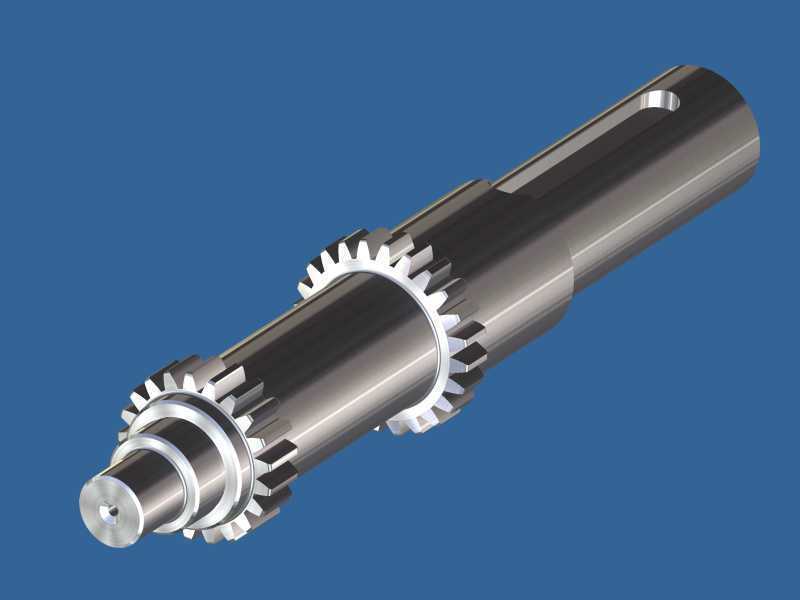

  这类带集成齿轮的轴类零件,是定轴轮系传动结构里的核心受力部件,常见于中小功率的变速传动箱、进给机构以及需要多级速比切换的动力传递单元中,和分体式齿轮与轴的装配结构不同,集成式齿轮轴取消了齿轮与轴之间的键连接、过盈配合等装配环节,从根源上避免了配合间隙带来的传动回差,也消除了配合面在交变载荷下出现的微动磨损风险,适合转速偏高、传动精度要求稳定、安装轴向空间受限的工况。从结构布局来看,轴身沿轴向依次排布了不同直径的轴段,最外侧的细轴段是轴承安装位,轴颈的圆柱度、同轴度公差直接决定了整根轴运转时的径向跳动量,设计时通常会根据所选深沟球轴承或者滚针轴承的内圈配合公差,确定轴颈的尺寸偏差,保证装配后轴承内圈无相对滑动,

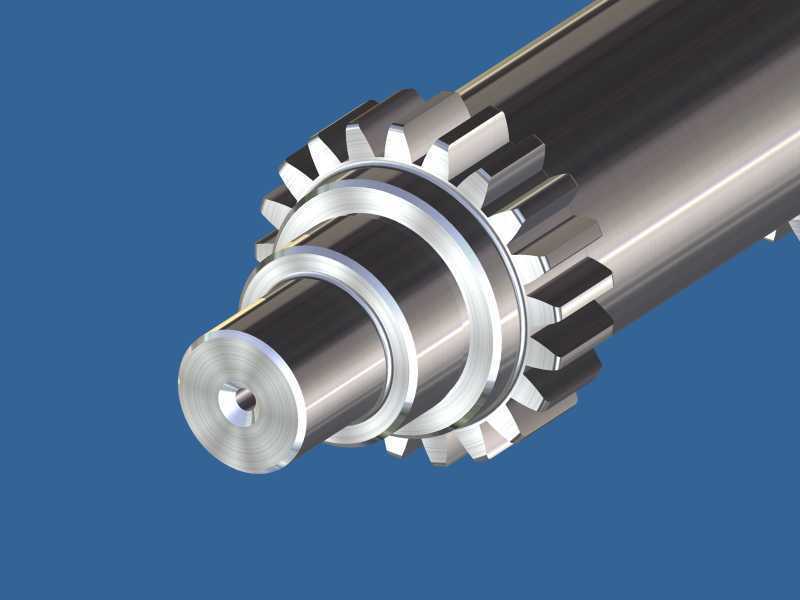

  同时避免过盈量过大导致轴承预紧过载、运转温升过高。紧邻轴承位的轴段加工有双联圆柱齿轮,两个齿轮的模数、齿数根据传动链的速比匹配要求确定,齿部的精度等级通常选7级或8级,兼顾加工经济性与传动平稳性,齿端做了倒角处理,既方便装配时与啮合齿轮顺利导入,也能减少齿端棱边的应力集中,避免齿轮受冲击载荷时出现崩齿问题。齿轮段往轴身中部延伸的位置,加工有径向通孔,这个结构是用于穿装锁紧销或者限位卡件,实现轴上配套零件的轴向定位,防止运转过程中零件出现轴向窜动,影响齿轮啮合的接触面积。轴身中部的光轴段是配套滑动轴承或者轴套的支撑位,表面粗糙度要求控制在Ra1.6以下,减少相对转动时的摩擦损耗,部分同类型轴会在这个轴段加工出油槽,用于存储润滑脂,

  形成持续的油膜降低磨损。靠近轴另一端的位置加工有键槽,用于安装外部传动轮或者联轴器,将轴的扭矩向外输出,键槽的对称度公差需要严格控制,避免键连接出现偏载,导致键侧局部压溃失效。设计这类轴件时,首先要根据传动链传递的额定扭矩、最大冲击载荷,确定轴的最小直径,再结合轴上零件的安装顺序、定位要求,逐段确定各轴段的直径与长度,所有轴段的直径变化处都要加工过渡圆角,圆角半径不能小于相配零件的倒角尺寸,避免装配时零件无法靠紧定位面,同时过渡圆角也能降低轴径突变处的应力集中系数,提升轴的抗疲劳强度。轴向尺寸的确定需要匹配箱体内部的安装空间,预留出轴承外圈的安装位置、齿轮啮合的侧隙调整空间,以及轴端密封件的安装位置,

  避免运转时轴与箱体内部其他结构发生干涉。从受力角度分析,这类轴工作时同时承受扭矩与弯矩作用,属于转轴类零件,齿轮啮合点的径向力、圆周力会在轴的支撑跨距内产生弯曲应力,扭矩传递过程中轴身承受切应力,设计时需要根据支撑位置、受力点位置绘制弯矩图与扭矩图,对危险截面进行强度校核,必要时可以对轴身进行调质处理,提升材料的综合力学性能,齿部可以根据耐磨需求做表面淬火处理,提升齿面硬度,延长齿轮的使用寿命。在三维建模过程中,这类轴类零件的建模需要优先保证各轴段的同轴度,以轴的中心轴线为建模基准,逐段拉伸生成轴的基体,再通过切除或者阵列特征生成齿形、键槽、径向孔等结构,建模时需要注意所有工艺结构的还原,比如退刀槽、倒角、过渡圆角,这些结构虽然尺寸不大,但直接影响后续零件的加工可行性,避免出现建模结构无法在车削、滚齿、铣削工序中加工出来的问题。装配验证时,需要重点检查齿轮与配对齿轮的中心距是否符合设计要求,齿面接触斑点的位置是否在齿面中部,轴转动时是否存在卡滞、干涉问题,轴承安装位的轴向间隙是否在合理范围内,保证装配完成后传动链运转平稳,无异常噪音与振动。
