槽轮式间歇传动机构结构设计

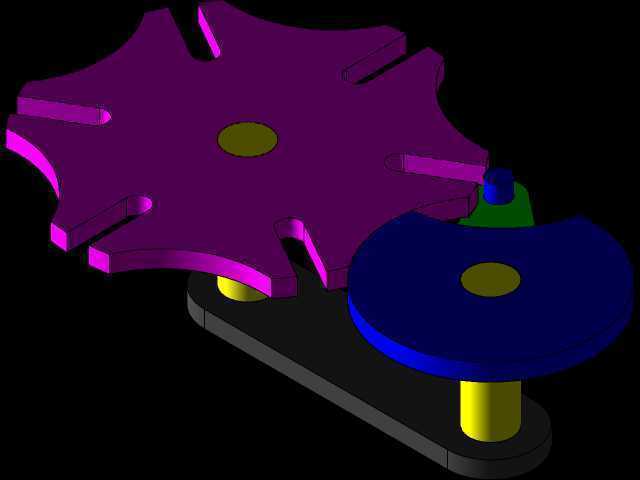

　　在自动化生产线的转位工位、多工位转盘设备、电影放映机输片机构以及各类需要周期性间歇动作的机械系统中，间歇传动机构是实现工位切换、步进送料、周期动作的核心功能部件，槽轮式的日内瓦机制是这类应用里可靠性、传动平稳性表现均衡的经典结构。这套装配结构采用外啮合槽轮搭配主动拨盘的经典布局，主动轴上安装带圆柱销的拨盘，从动轴上固定带径向槽的槽轮，当拨盘连续回转时，圆柱销进入槽轮的径向槽便会带动槽轮转过固定角度，待圆柱销脱离径向槽后，槽轮上的内凹锁止弧会与拨盘上的外凸锁止弧贴合，将槽轮精准锁止在固定工位，不会出现工位偏移、窜动的问题。从实际应用场景来看，这类结构常被用在轻工包装设备的多工位上料转台、机床的自动转位刀架、印刷设备的间歇输纸单元、

　　电子元器件组装设备的步进送料机构中，相比棘轮式间歇传动，槽轮机构的传动冲击更小，运行噪音更低，在中低速间歇传动场景下的维护成本远低于凸轮分度器，适合负载不大、工位分度精度要求在0.1度级别的通用设备使用。设计这套结构时，首先要根据实际工位需求确定槽轮的槽数，常见的4槽、6槽、8槽结构分别对应90度、60度、45度的单次转位角度，槽数越少，槽轮在运动周期内的动停比越大，单次转位的角加速度峰值越高，冲击也就越明显，因此在高速工况下通常会优先选择槽数更多的结构，但槽数过多会导致槽轮整体直径变大，机构整体占用空间提升，需要结合设备的安装空间做平衡。主动拨盘上的圆柱销直径需要和槽轮的径向槽宽度做间隙配合，单边间隙控制在0.02-0.05mm之间，间隙过大会导致转位到位时存在反向间隙，工位定位精度下降，间隙过小则会在装配时出现卡滞，低温工况下甚至会因为热胀冷缩出现锁止弧抱死的问题。锁止弧的配合间隙是设计中的关键细节，拨盘上的凸弧和槽轮上的凹弧需要保持同心，配合面的表面粗糙度要控制在Ra1.6以下，减少锁止状态下的磨损，同时要保证圆柱销刚好完全脱离径向槽时，锁止弧才开始进入配合状态，避免出现运动干涉。从安装边界来看，这套结构的主动轴和从动轴为平行轴布局，两轴的中心距是核心安装尺寸，设计时需要根据槽轮直径、拨盘回转半径确定中心距公差，两轴的平行度公差要控制在0.02mm/100mm以内，否则会导致圆柱销和径向槽的接触应力分布不均，加速槽口的磨损。

　　槽轮的径向槽深度需要满足圆柱销在整个啮合行程内不会触碰槽底，预留0.5-1mm的安全间隙，避免加工误差导致销子顶死槽底。主动轴和从动轴的支撑端通常会搭配深沟球轴承做回转支撑，轴承座的安装孔位需要和轴系保持同轴，安装时要调整拨盘和槽轮的轴向位置，保证圆柱销的中心平面和槽轮的径向槽中心平面重合，轴向错位量不超过0.1mm，否则会导致圆柱销和槽侧壁出现偏磨，缩短机构使用寿命。在实际选型适配时，要核算槽轮轴端的负载扭矩，圆柱销的剪切强度需要满足最大负载下的安全系数要求，通常安全系数取3-5，在有冲击负载的工况下，圆柱销可以选用轴承钢材质做淬火处理，表面硬度达到HRC55-60，提升耐磨性能。槽轮和拨盘的材质通常选用45号钢做调质处理，在轻载高速的场景下也可以选用工程塑料材质，进一步降低运行噪音，但塑料材质的温度适用范围较窄，不适合在高温或者有切削液的工业场景下使用。这套结构的动停比是固定值，由槽数和圆柱销数量决定，单圆柱销的外槽轮机构动停比始终小于1，也就是槽轮的运动时间小于静止时间，刚好匹配多数自动化工位的动作需求——静止阶段完成加工、装配、检测等工序，运动阶段完成工位切换，不需要额外添加离合制动组件，依靠自身的锁止弧就能实现工位定位，结构非常紧凑，不需要复杂的控制系统就能实现固定节拍的间歇传动，在纯机械结构的自动化设备中应用非常广泛。设计建模时需要重点验证机构的运动干涉情况，在圆柱销进入和脱离径向槽的两个极限位置，要确认锁止弧的配合状态，

　　避免出现刚脱离啮合时锁止弧还没进入配合，导致槽轮出现自由转动的滑位问题，同时要检查拨盘的回转轮廓和槽轮的外轮廓在非啮合阶段是否存在剐蹭，尤其是槽轮槽口的倒角位置，要和拨盘的凸弧边缘做圆角过渡，减少啮合起始阶段的刚性冲击。对于需要调整动停比的场景，可以在拨盘上加装多个圆柱销，实现槽轮在拨盘单回转周期内的多次转位，但多销结构需要核算相邻圆柱销的位置角度，避免出现两个圆柱销同时进入径向槽的干涉问题。实际装配调试时，需要手动盘车检查整个运动周期内的顺滑度，全程不能有卡滞点，锁止状态下用手转动槽轮轴不能有明显的旷量，转位到位后槽轮的位置重复精度要满足工位的工艺要求，如果出现转位过冲或者不到位的问题，通常是中心距偏差、锁止弧加工角度偏差或者圆柱销磨损导致的，需要逐一排查调整。这类槽轮机构的日常维护相对简单，只需要定期在径向槽、圆柱销和锁止弧的配合面涂抹润滑脂，减少磨损，定期检查圆柱销的磨损量，当圆柱销和径向槽的配合间隙超过0.2mm时及时更换圆柱销，就能保证机构长期稳定运行，相比复杂的凸轮分度机构，这类结构的零件加工难度低，普通铣床、线切割设备就能完成零件加工，不需要专用的凸轮磨床，制造成本更低，非常适合中小设备厂家做自主设计配套。
