高精度同步带轮工业传动零件结构

　　做传动结构设计快十二年，经手的同步传动方案少说有三百多套，看到这个带轮结构第一反应是，这是典型的中载工况用HTD齿形同步带轮，不是那种轻载3D打印机用的小模数带轮，也不是重型矿山设备用的大节距特种带轮，适配的是市面上流通量最大的8M节距圆弧齿同步带，日常做自动化线、包装设备、输送机构的时候，选这种结构的带轮基本不会出大的适配问题。

　　先讲实际应用场景，这种带轮的适用面其实比很多新手想的广，我之前做食品包装线的横封驱动、电子厂SMT线的板件输送驱动、小型木工机械的进给传动、甚至是轻型物流分拣线的辊筒驱动，都用过同类型结构的带轮。它不像齿轮传动需要严格的中心距公差、润滑维护，也不像平带传动容易打滑丢转，同步带传动本身的无滑差传动特性，搭配这种带挡边的带轮结构，能在中心距误差±0.5mm的安装条件下保持稳定传动，对现场安装工人的技术要求没那么苛刻，这也是为什么很多非高精设备都偏好选这类传动件。

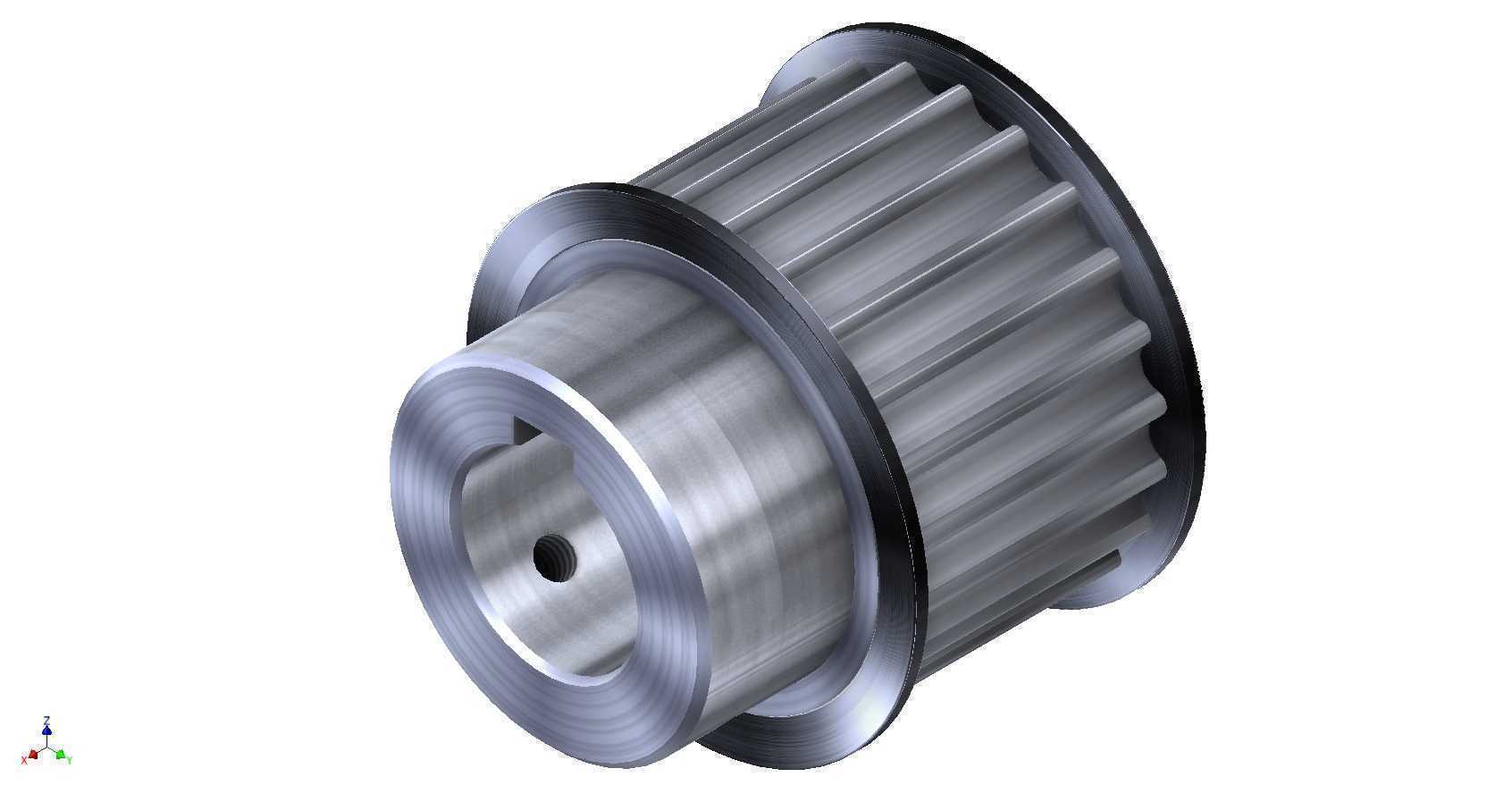

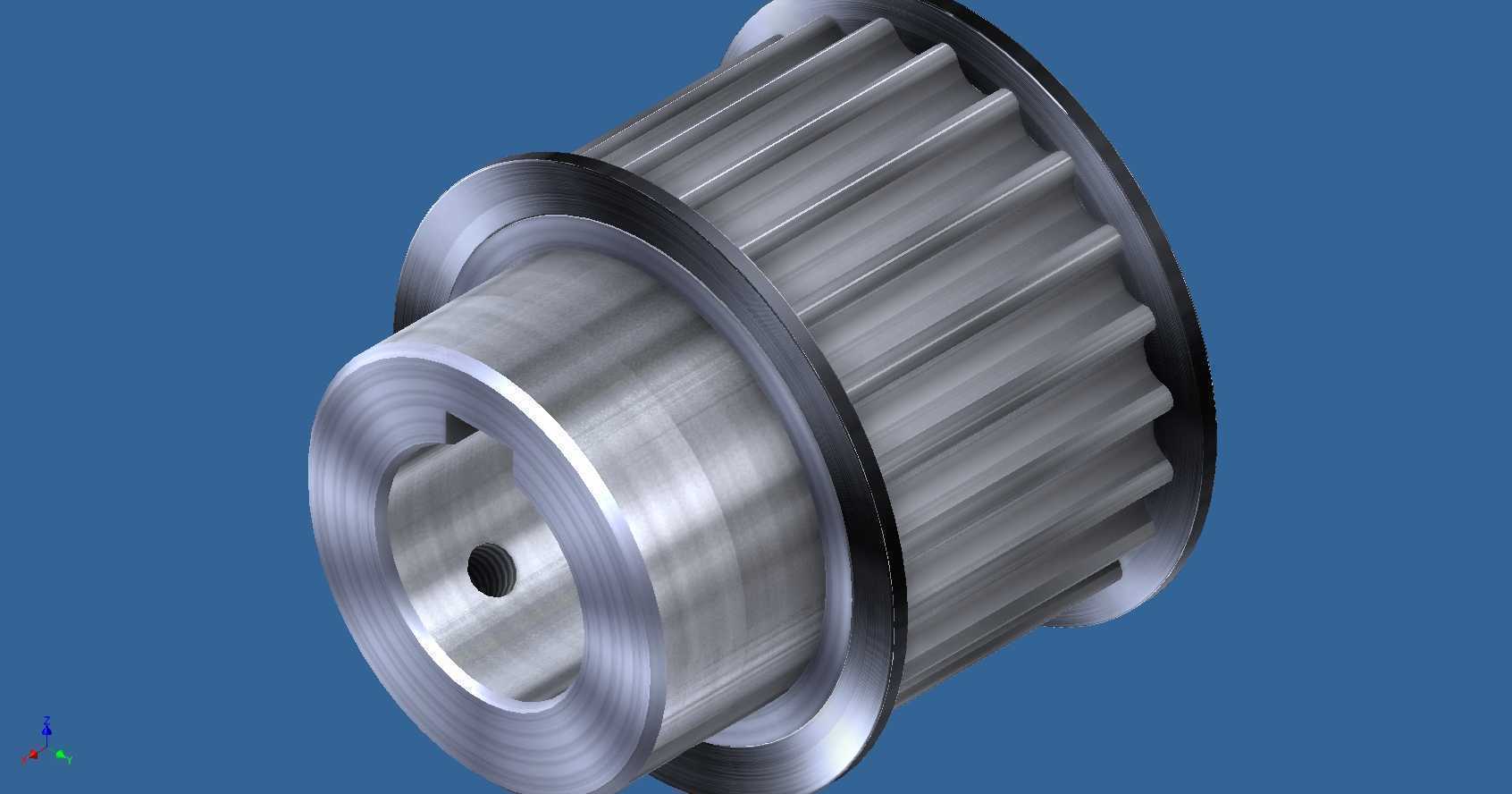

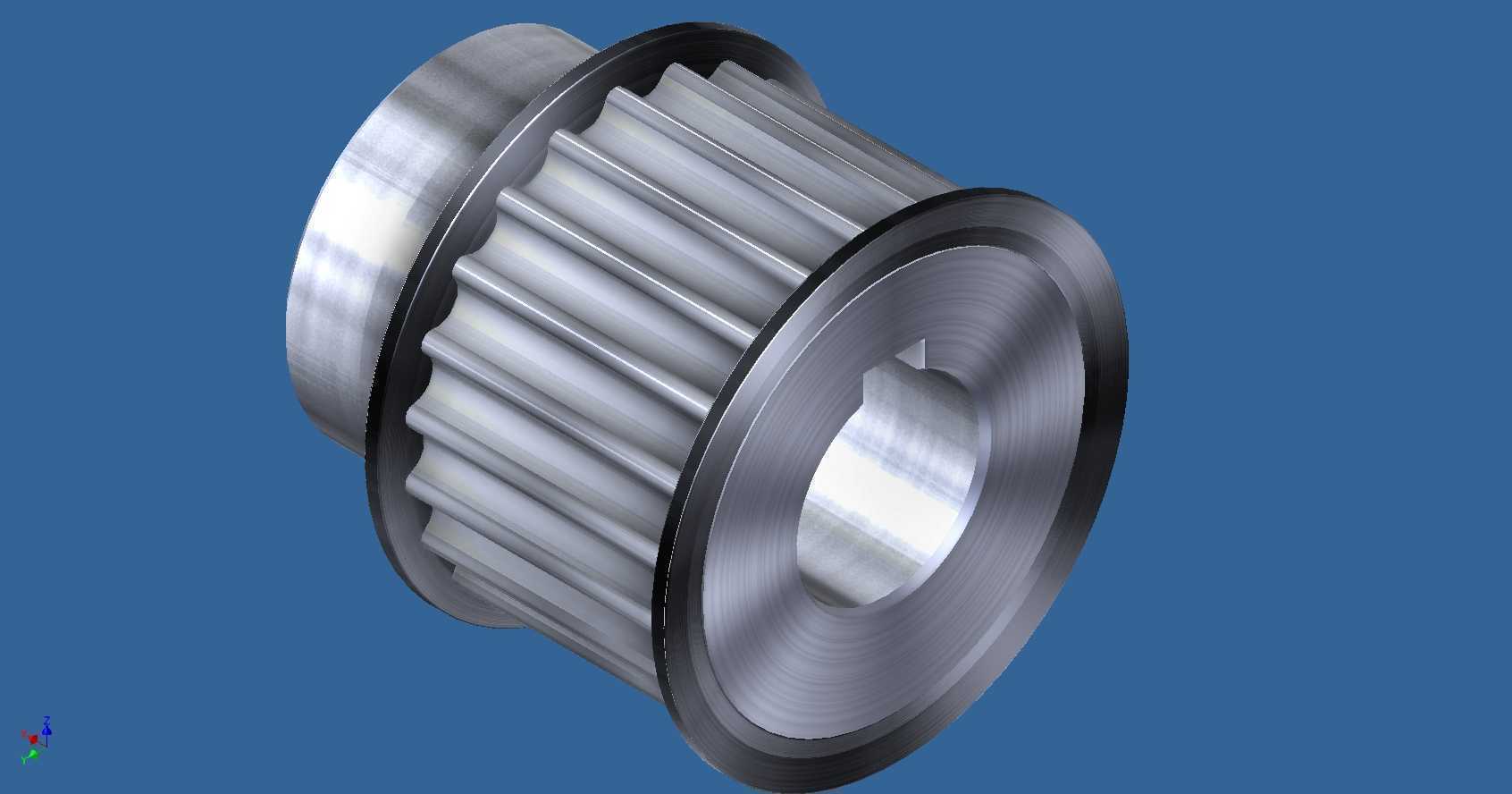

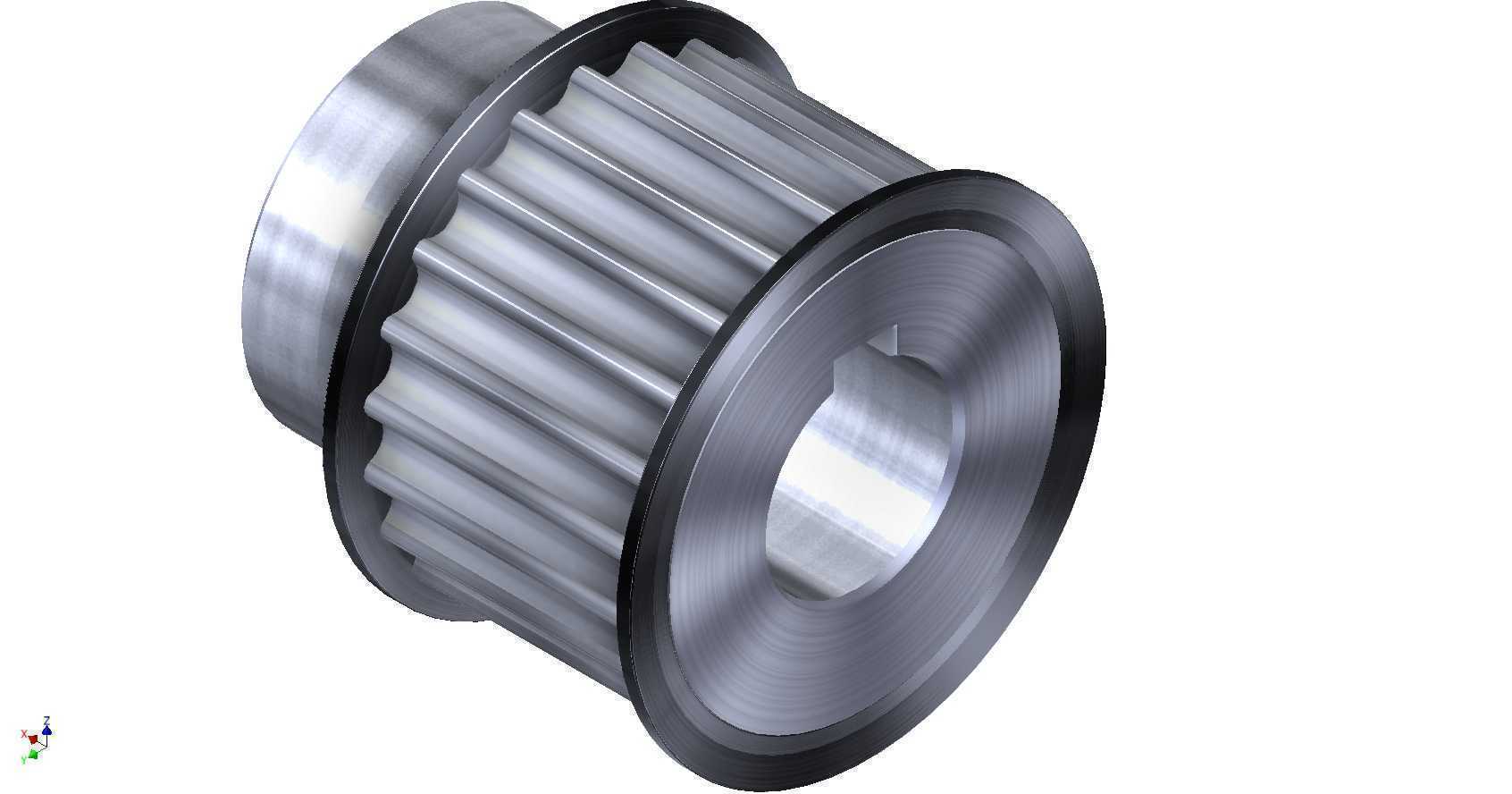

　　再讲产品本身的功能特性，你看这个带轮两侧做了一体式的挡边结构，很多新手建模的时候容易忽略挡边的高度，按照传动设计规范，挡边要高出带齿顶面至少2mm，不然同步带在高速运转、尤其是轴系平行度有轻微偏差的时候，很容易出现爬带、掉带的故障，我早年刚入行的时候踩过这个坑，当时为了省料把挡边做矮了1.5mm，设备连续跑了三天就出现带体蹭挡边、最后掉带停机的问题，后来拆件测量合格供应商的样件，才把挡边高度的设计规范记牢。这个带轮的内孔做了键槽结构，不是那种顶丝锁紧的轻型结构，说明它能传递的扭矩上限更高，适配的轴径一般是根据传递扭矩算的，比如这个外径大概80mm左右的8M带轮，内孔一般做20mm或者25mm，配6*6的平键，额定传递扭矩能到40N·m左右，足够覆盖大部分中轻载工业传动场景。带轮的齿面是圆弧齿形，和梯形齿相比，齿根应力集中更小，运转的时候噪音更低，带齿的啮合磨损也更均匀，使用寿命比同规格梯形齿带轮高30%左右，这也是现在圆弧齿同步带轮逐步替代梯形齿的核心原因。

　　说下设计思路，做这类带轮建模的时候，首先要确定节圆直径，同步带轮的节圆不是齿顶圆也不是齿根圆，是带轮节线位置对应的直径，8M节距的带轮，节圆直径等于齿数乘以8再除以π，比如25齿的8M带轮，节圆直径大概是63.66mm，齿顶圆要比节圆小一个节顶距，一般是0.686mm，很多新手建模的时候直接把齿顶圆做的和节圆一样，装上去之后带齿啮合过盈，跑起来阻力大还会磨带齿。然后是挡边的设计，除了之前说的高度，挡边的内侧要做微小的拔模斜度，大概1度左右，不然冲压或者车加工的时候脱模困难，而且挡边的外沿要做R0.5的圆角，避免锋利的边缘割伤同步带的包布层，我之前见过有厂家做的带轮挡边是直角锐边，新带装上去跑不到一个月，带的侧边就被磨出毛边，最后带体分层断裂。还有内孔和键槽的公差，内孔一般选H7公差，键槽选Js9公差，和轴配合的时候选间隙配合还是过渡配合要看工况，频繁正反转的工况要选过渡配合加键连接，单向连续运转的工况可以选稍大一点的间隙配合方便拆装。

　　再讲外形尺寸和安装边界，这个带轮的总宽度，适配的是25mm宽的同步带，所以带轮的齿面宽度一般做27mm，比带宽宽2mm，留出带体的轴向窜动空间，两侧挡边的外径比齿顶圆大5mm左右，总宽度大概是35mm，安装的时候要注意，两个配对带轮的轴线平行度偏差不能超过0.5度，不然带体会一直往一侧蹭挡边，加速带的磨损。中心距的调整范围要留够，一般要留至少2倍节距的张紧调整量，比如8M的带轮，中心距调整量至少留16mm，方便安装的时候套带，也方便后期带磨损伸长之后张紧。另外安装的时候，带轮的轴向定位要可靠，一般是轴上做轴肩定位，带轮端面靠紧轴肩之后用轴端挡圈或者锁紧螺母固定，避免运转的时候带轮轴向窜动，我之前遇到过现场安装的时候没做轴肩，带轮跑着跑着往内侧窜，最后带体蹭到设备机架，磨断了带导致停机。

　　还有个容易被忽略的细节，这类金属带轮的材质一般选45号钢，表面做发黑处理防锈，不需要做太高的表面硬度，因为同步带是橡胶或者聚氨酯材质，带轮齿面的硬度太高反而会加速带齿的磨损，只要齿面粗糙度达到Ra1.6就足够，太光滑的话带和轮之间的摩擦力不够，容易出现啮合异响，太粗糙的话会磨坏带齿的包布层。如果是用在腐蚀环境比如食品厂的清洗段，也可以换成304不锈钢材质，但是重量会比钢件大15%左右，动平衡要做的更好，适合转速不超过1000转的工况。转速更高的场景比如主轴传动，一般会选铝合金材质的带轮，重量轻动平衡好，但是传递扭矩的上限比钢件低，要根据实际工况选材质。

　　实际做设备选型的时候，不能只看带轮的外形，还要算好传动比、额定扭矩、线速度，比如这个规格的带轮，线速度最高不要超过30m/s，超过的话要做动平衡校正，不然高速运转的时候会有明显的振动，影响整个轴系的轴承寿命。还有张紧力的调整，不能张的太紧，太紧会加大轴和轴承的径向载荷，加速轴承磨损，也不能太松，太松会出现跳齿，一般用手按压带的中部，下沉量是中心距的2%左右是比较合适的张紧力。很多新手做设计的时候只算传动功率够不够，忽略张紧机构的设计，最后现场调试的时候没法调整张紧力，只能硬撬着装带，很容易损伤带轮的齿和带体。
