集成反馈装置的伺服驱动电机结构

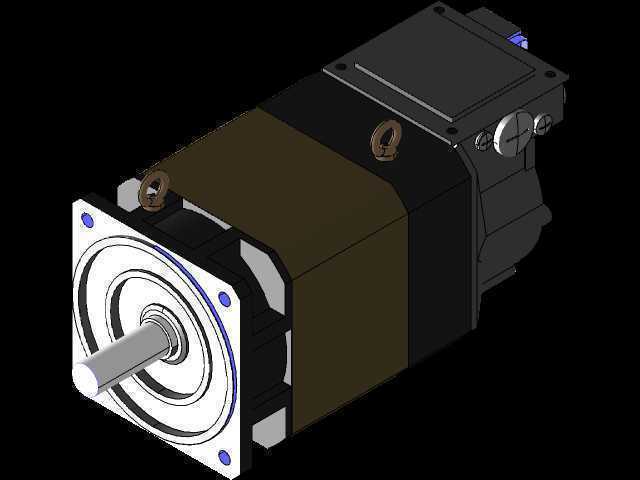

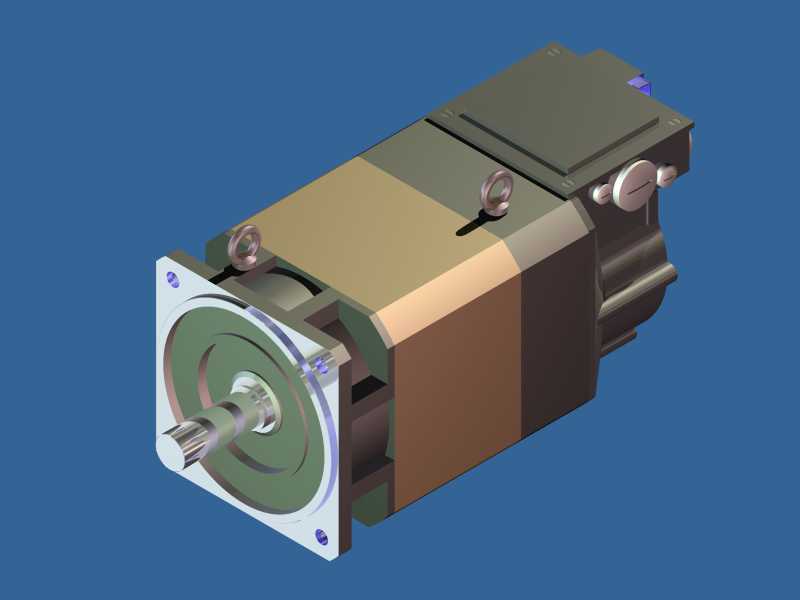

　　在自动化产线的进给轴驱动、工业机器人关节动力输出、精密数控机床的轴系传动这类对位置控制精度、转速响应速度有严苛要求的场景里，这类集成式伺服驱动单元是整套设备的动力核心，区别于普通异步电机只提供恒定转速输出的特性，它需要配合上位运动控制器完成毫秒级的扭矩调整、微米级的位置定位，才能满足高精度加工或者柔性生产的动作需求。从结构设计逻辑来看，这款电机采用了输出端前置的布局，前端的方形安装法兰预留了四个对称的安装孔位，孔位的同轴度、端面的平面度公差都控制在0.02mm以内，保证安装后电机输出轴和负载端的传动部件不会出现偏心磨损，输出轴采用带键槽的圆柱轴结构，既可以通过联轴器直接连接滚珠丝杠、谐波减速器这类传动件，

　　也能加装同步带轮完成远距离的动力传输，轴伸端的长度经过核算，既保证和负载连接的配合长度足够传递额定扭矩，又不会因为轴伸过长导致高速运转时出现轴系挠曲变形。电机本体的壳体采用分段式拼接结构，中段的散热壳体做了加厚处理，表面虽然没有做外置的散热鳍片，但壳体材质选用了导热系数较高的铝合金，在额定转速持续运转的工况下，能通过壳体和安装法兰的热传导把绕组产生的热量快速散出，保证绕组温度维持在绝缘等级允许的范围内，避免长时间高温运转导致的磁钢退磁问题。机身上部设置的电气接线盒采用密封式结构，接线盒的安装面做了密封圈槽，配套的密封胶条可以阻挡车间内的切削液、粉尘进入接线腔，避免出现线路短路或者接触不良的问题，接线盒旁预留的两个吊环安装孔，

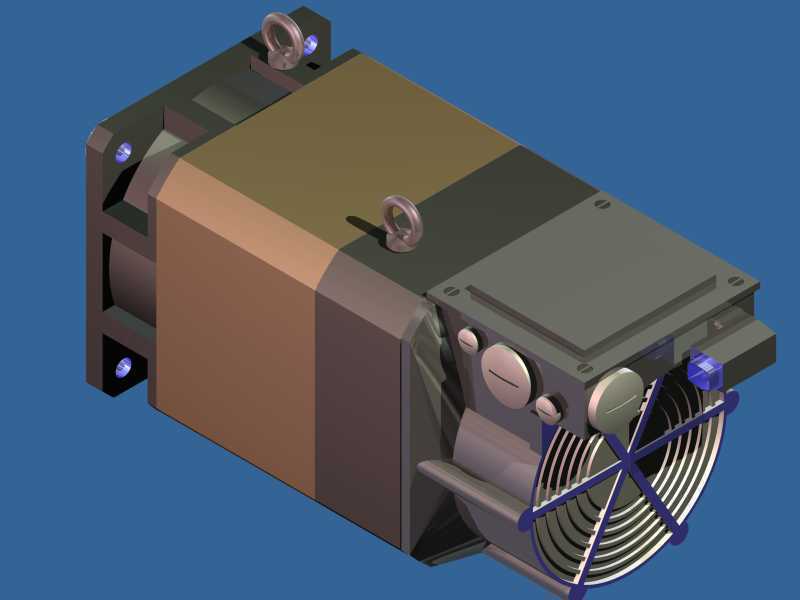

　　是针对大扭矩规格电机的安装辅助设计，当电机重量超过15kg时，可以通过吊环配合吊装设备完成电机的对位安装，避免人工抬装时出现安装面磕碰或者轴系受径向力损伤的问题。电机尾部集成的反馈装置腔体，内置了高分辨率的位置编码器，编码器和输出轴采用直连结构，没有中间传动齿轮，消除了传动间隙带来的位置反馈误差，能实时把转子的位置、转速信号反馈给伺服驱动器，形成闭环控制，保证低速运转时的扭矩输出平稳，不会出现爬行现象，高速运转时的转速波动控制在0.1%以内。在安装边界的设计上，这款电机的方形法兰尺寸、输出轴轴径、安装孔的孔距都符合通用伺服电机的安装尺寸标准，设备设计人员在做选型替换时，不需要重新修改安装板的加工尺寸，也不用重新调整负载端的连接结构，

　　就能完成同功率等级不同品牌电机的替换，降低设备维护时的配件替换成本。从实际使用的角度出发，这类电机的设计充分考虑了工业现场的复杂工况，壳体表面的喷涂采用耐磨耐油污的涂层，即使长期在有少量切削液飞溅、金属粉尘漂浮的机加工车间环境里使用，也不会出现涂层脱落或者壳体锈蚀的问题，接线端的连接器采用快插式结构，电气接线时不需要拆开接线盒逐一压接线路，对准卡扣插入就能完成动力线和编码器线的连接，大幅减少现场安装的接线时间，也能避免人工接线时出现的线序接错问题。在结构细节上，前端盖和输出轴之间采用了双层油封结构，内层油封阻挡电机内部的润滑脂渗出，外层油封阻挡外部的粉尘、液体进入电机内部的轴承腔，保证前后端的支撑轴承能在长效润滑的状态下运转，轴承的选型上选用了深沟球轴承和角接触轴承配对的组合结构，既能承受径向的传动负载，也能承受一定的轴向载荷，满足直连丝杠类负载的轴向力承载需求，避免轴承因为受力不当出现提前失效的问题。
