欧姆龙750W功率伺服电机结构模型

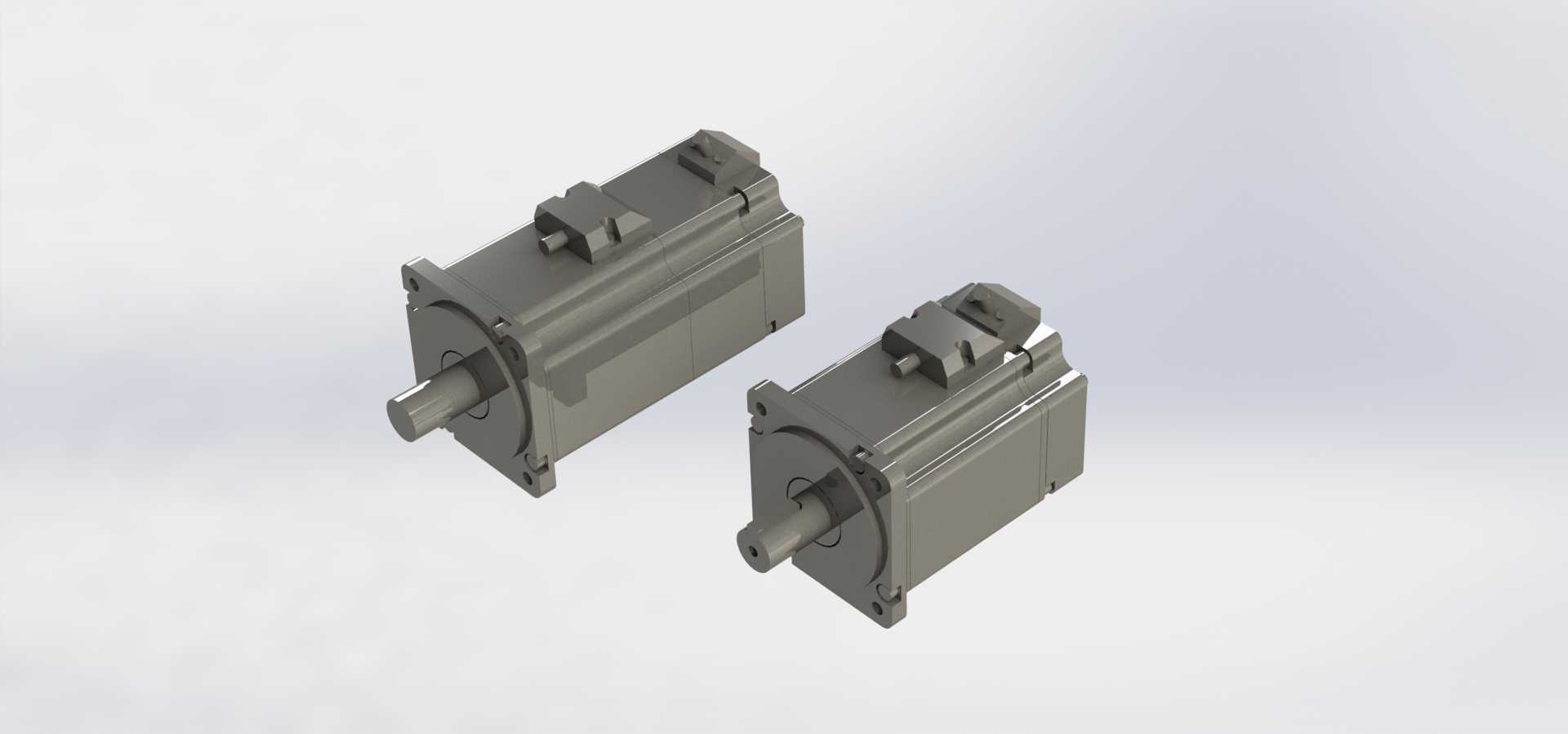

　　本次呈现的两款伺服电机三维结构，对应工业现场常用的750W功率段伺服驱动单元，两款型号分别适配不同的安装出线需求，在自动化产线、专用加工设备、物料搬运机构中都有极高的应用覆盖率。从实际选型使用的角度看，这类伺服电机常被用于需要精准转速控制、位置定位的工位，比如贴标设备的送料辊驱动、点胶设备的三轴运动轴动力输出、小型机械手的关节动力源、包装设备的拉膜机构驱动，相比普通异步电机，它的转速响应速度更快，低速运行扭矩输出更平稳，位置控制精度可以满足绝大多数中高端工业设备的传动需求。

　　从模型的结构设计来看，建模过程完整还原了实体电机的各个安装与功能细节：输出轴端采用标准的光轴带键槽结构，适配常见的同步轮、联轴器、行星减速机输入端连接，轴伸长度、轴径尺寸完全匹配实体样本的安装参数，前端盖的安装止口做了精确的公差还原，方便设计人员在做整机装配时直接匹配安装法兰的定位尺寸，端面上的四个安装孔位孔距、螺纹规格都按照实物参数建模，不需要二次核对尺寸就能直接调用到装配体中完成配合。电机机身采用方形截面的壳体设计，相比圆形壳体的伺服电机，方形机身的安装固定方式更灵活，既可以用法兰端安装，也可以通过机身侧面的安装孔搭配安装支架做卧式固定，壳体表面的散热筋结构也做了完整还原，实际使用中这些散热筋可以增大壳体和空气的接触面积，在电机持续额定负载运行时帮助壳体散出绕组产生的热量，避免电机过热触发过载保护。

　　两款电机的核心差异集中在尾部的出线与编码器端结构，一款采用侧出式接线结构，适合安装空间轴向尺寸受限的工位，接线后线缆不会额外增加电机轴向的总长度，避免和设备后侧的钣金、走线槽产生干涉；另一款采用直出式接线结构，尾部编码器外壳的造型更紧凑，适合安装空间径向尺寸受限、轴向预留空间充足的安装场景。建模时对尾部的编码器保护罩、接线盒的固定卡扣、线缆出口的防水接头结构都做了细节还原，没有做过度简化，在做设备的走线干涉检查时，可以直接模拟线缆的弯曲半径，提前排查实际装配时可能出现的线缆挤压、弯折半径不足的问题。

　　从安装边界的角度来说，这类750W伺服电机的整体外形尺寸控制非常紧凑，机身长度、截面尺寸都属于同功率段里的常规尺寸，在做设备结构设计时，如果预留的安装空间可以容纳该尺寸的电机，后续替换同功率段其他品牌同规格伺服时，只需要微调安装法兰的孔位即可，通用性较强。模型的输出轴中心高、安装止口的同轴度、安装孔的位置度都按照实物的装配公差做了参考设置，在装配体中做运动仿真时，可以直接模拟电机输出轴带动负载转动的过程，检查运动过程中电机本体和周边结构件是否存在运动干涉，也可以搭配不同规格的行星减速机模型做组合装配，验证减速电机组合后的总长度是否符合设备的安装空间要求。

　　在实际的工程设计场景中，这类精准还原的伺服电机模型可以大幅缩短结构设计的周期，设计人员不需要自己对照样本逐尺寸建模，直接调用模型就可以完成安装板的孔位设计、周边结构的避让设计、传动链路的配合校验，也可以在做方案汇报时直接放入设备的三维装配体中，直观展示设备的动力元件布局，给加工、装配环节提供更准确的结构参考。建模时对电机表面的标识区域、壳体的分型线、端盖的固定螺丝位置都做了细节刻画，模型的外观还原度较高，既可以用于工程设计的装配校验，也可以用于设备展示动画、产品宣传素材的渲染使用。
