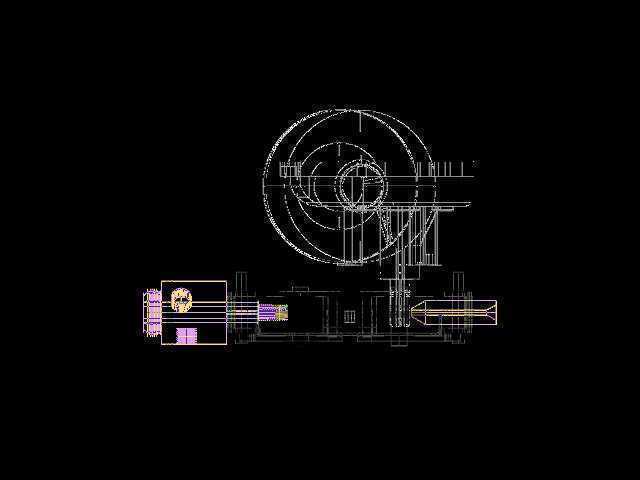

四辊旋转进给送丝驱动装置结构

　　在焊接装备、线材加工等连续送料作业场景中，稳定的线材进给精度直接决定最终加工质量，这款四辊旋转进给送丝驱动装置，正是针对常规两辊送丝易打滑、进给推力不足、硬线材校直效果差等痛点设计的核心执行部件。从实际工况适配来看，该装置可覆盖气保焊、氩弧焊自动填丝、细金属线材定长裁切、线材成型机送料等多类场景，尤其适配直径0.8-2.0mm的碳钢、不锈钢、铝合金焊丝及细金属线材的连续稳定输送，相比传统两辊送丝结构，四辊对称夹持的设计能将线材接触面积提升一倍以上，即便表面带轻微氧化层、润滑涂层的线材，也能避免进给过程中出现打滑、送丝顿挫的问题，在长距离送丝、大推力送进需求的工况下表现更稳定。

　　从结构设计逻辑来看，装置采用驱动电机与减速齿轮箱集成式布局，上部的圆柱驱动单元为动力输出端，内置的直流驱动电机可匹配不同工况的转速需求，通过侧置的齿轮减速箱将动力传递至四组送丝辊，四组送丝辊采用两两对置的安装方式，其中两组为主动辊，通过齿轮啮合实现同步旋转，另外两组为从动压辊，可通过侧部的压力调节旋钮调整对线材的夹持力，针对不同硬度、不同直径的线材，可灵活调整压紧程度，既不会因压力过大导致线材表面被压伤变形，也不会因压力不足出现送丝打滑。装置侧部预留的快插接头为线材导入接口，接口处做了倒角导向处理，能避免线材穿入时出现卡滞、刮削线材表面的问题，输出端的定位法兰可直接与焊枪支架、线材导嘴座等下游部件对接，保证送丝路径的同轴度，减少线材进给过程中的阻力波动。

　　从安装适配维度来看，该装置的整体安装边界紧凑，主体结构的安装孔位采用标准化间距设计，可直接适配市面上多数自动焊接设备、送丝机机架的安装位，无需额外做转接板加工；驱动单元的接线端预留了标准接线端口，可匹配通用的送丝调速控制器，实现送丝速度的无级调节，调节范围可覆盖常规焊接作业所需的1-15m/min送丝速度区间。装置的齿轮箱部分采用密封式壳体设计，内部可填充润滑脂，能在多粉尘、焊接飞溅的车间环境下长期稳定运行，避免金属粉尘、焊接烟尘进入齿轮啮合面造成部件磨损，日常维护仅需定期检查压辊磨损情况、补充齿轮箱润滑脂即可，维护成本较低。

　　在细节设计上，送丝辊的辊面采用了防滑纹理处理，针对软质铝焊丝还可更换带U型槽的专用辊轮，避免辊面压伤软质线材表面，影响送丝稳定性；装置上设置的压辊释放拨杆，可在穿丝、换丝操作时快速抬起压辊，无需工具即可完成线材穿入作业，大幅减少换丝辅助时间。从实际使用反馈来看，这款四辊进给结构的送丝推力相比同功率两辊结构提升40%以上，在10米以上的长距离送丝场景中，仍能保持稳定的送丝速度，不会出现送丝速度波动导致的焊缝成型不均、填丝量不稳定等问题，同时对称夹持的结构能在送丝过程中对线材起到初步校直的作用，减少线材自身弯曲对送丝精度的影响，无需额外增设独立的校直机构即可满足多数常规工况的送丝精度要求。
