Weg712190型伺服电机结构三维建模

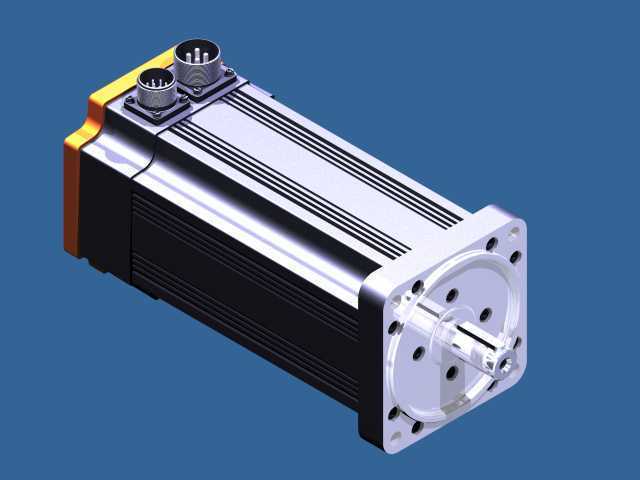

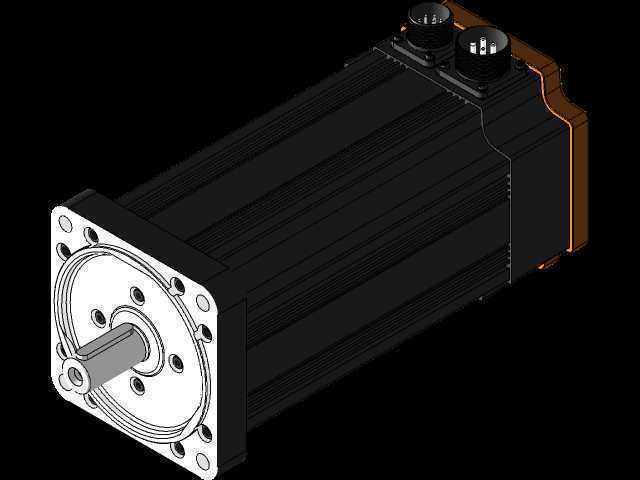

　　在自动化产线的定位工位、数控机床的进给轴、工业机器人的关节驱动这类对位置精度、转速响应有严苛要求的场景里，伺服电机是整套运动控制系统的核心执行终端，区别于普通异步电机的开环运行逻辑，这类电机依靠内置的反馈元件实时回传转子位置、转速数据，配合驱动器完成闭环控制，能实现微米级的定位精度与毫秒级的动态响应。本次建模还原的Weg712190规格伺服电机，在结构设计上充分考虑了工业现场的安装兼容性与运行可靠性，从三维结构可以看到，电机本体采用方形肋条式机壳设计，外壳表面的纵向散热肋条并非装饰结构，而是在不增加电机整体外径的前提下，大幅提升壳体与空气的接触面积，电机长时间额定负载运行时，定子绕组产生的热量可以通过铁芯快速传导到机壳，

　　借助肋片结构完成自然对流散热，部分高负载工况下也可适配外置风冷套件，无需改动原有安装尺寸即可提升散热效率。输出端采用标准方形法兰安装结构，法兰端面上的安装孔位按照通用工业伺服电机的安装规范排布，止口尺寸与同功率段主流伺服产品完全兼容，设备升级替换时无需重新加工设备安装板，轴伸端采用带键槽的圆柱轴结构，可适配同步带轮、联轴器、行星减速机等多种传动连接件，轴端预留的螺纹孔可用于锁紧外接传动件，避免高速启停时传动件发生轴向窜动。电机尾端的两个航空连接器分别对应动力供电与编码器信号传输，连接器采用防呆设计，不同功能的接口针脚定义与卡扣位置完全不同，现场接线时不会出现插反的问题，连接器尾部自带密封结构，可阻挡车间内的切削液、粉尘进入电机内部，

　　适配机加工、焊接、喷涂等多类复杂工业现场环境。从建模的内部结构逻辑来看，该款电机采用高磁能积的永磁体转子设计，相比同功率的异步伺服电机，转子本身无励磁损耗，低速运行时扭矩输出更平稳，不会出现普通异步电机低速爬行的问题，定子绕组采用集中式绕线工艺，端部尺寸更短，能有效缩小电机整体轴向长度，在安装空间受限的多关节机器人、小型自动化设备内部也能顺利布置。建模过程中对安装边界的还原完全参照实物尺寸，法兰安装面到电机尾端连接器的总长度、法兰边长、轴伸长度与直径、安装孔的孔距与孔径都做了1:1还原，结构工程师在做设备整体布局时，可以直接调用该模型完成干涉检查，不需要额外测量实物尺寸，也能提前预留出接线、维护的操作空间，

　　比如电机尾端的连接器插拔需要预留至少30mm的尾部空间，输出端连接联轴器时需要预留轴伸的插入长度，这些细节在模型中都有准确体现。在实际选型应用中，这类伺服电机常搭配高精度行星减速机使用，用于提升输出扭矩、降低负载端的转动惯量匹配问题，建模时也预留了减速机的安装适配基准，法兰端的止口尺寸与标准行星减速机的输入法兰完全匹配，工程师做传动方案设计时，可以直接将该电机模型与适配的减速机模型装配，验证整体传动链的同轴度与安装空间。电机顶部的出线方向采用侧出设计，相比尾端直出的结构，能进一步缩小轴向安装尺寸，在设备内部布线时也更方便整理线缆，避免线缆与周边运动部件发生剐蹭。从结构强度设计来看，电机的前后端盖采用高强度铝合金压铸成型，既保证了轴承座的支撑刚度，又能降低电机整体重量，输出端的轴承采用深沟球轴承与角接触轴承组合的配置，可同时承受径向负载与一定的轴向负载，适配皮带传动、齿轮传动等存在径向力的安装场景，不会因为长期受径向力导致轴承过早损坏。在三维建模的细节处理上，机壳表面的阳极氧化层质感、散热肋条的圆角过渡、法兰面的加工纹理、轴伸端的防锈处理都做了还原，不仅能用于设备的结构设计验证，也能用于设备方案的三维渲染展示，给客户做方案汇报时可以直接调用，不需要额外做外观处理。
