西门子伺服电机高精度三维结构模型

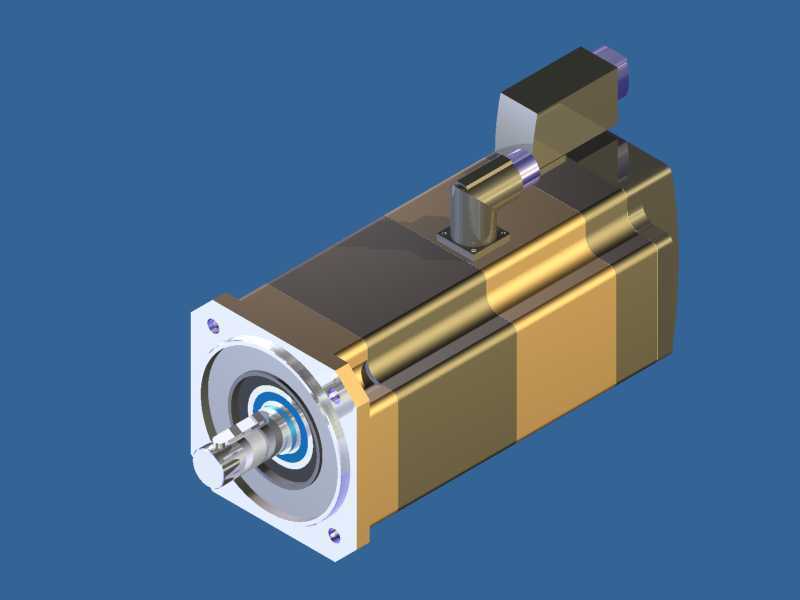

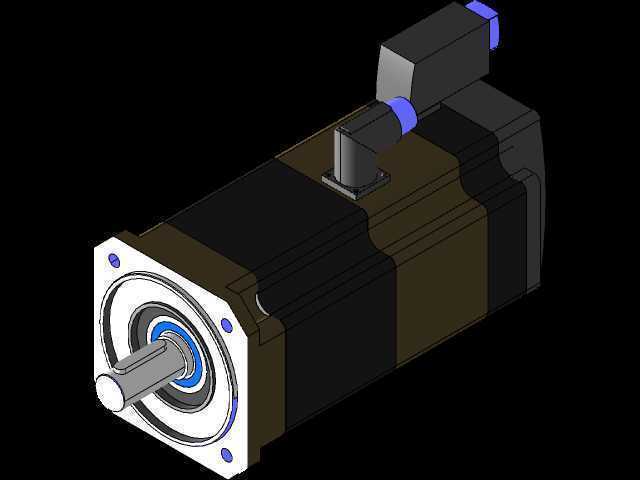

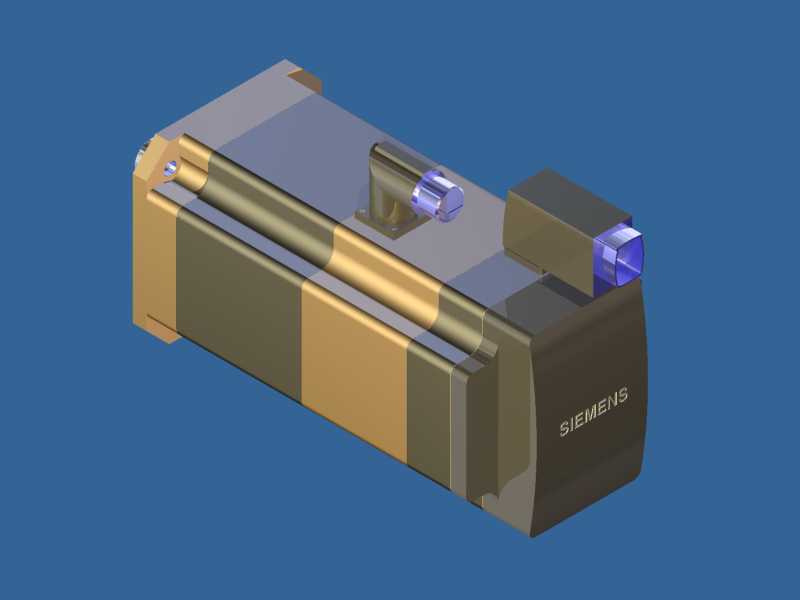

　　在自动化产线的进给轴驱动、数控机床的主轴精准定位、工业机器人关节动力输出这类对位置控制精度、转速响应速度有严苛要求的场景里，伺服电机是整套运动控制系统的核心执行端，其三维模型的还原度直接影响前期设备布局干涉校验、安装工装设计、传动链路匹配的工作效率。这款伺服电机的三维建模完全按照实体产品的装配层级搭建，从前端的输出轴法兰安装面、轴伸端的键槽结构、密封端盖的紧固孔位，到中段的定子壳体散热筋排布、后端编码器防护壳、侧置的动力与信号连接器接口，每一处结构都对应实物的实际尺寸，没有做简化省略处理。做设备布局设计时，很多工程师容易忽略电机侧置连接器的插拔操作空间，还有后端编码器外凸结构的安装避让距离，

　　这个模型完整还原了这些容易出问题的边界结构，在做三维装配校验时，可以直接测量法兰安装面到连接器端面的垂直距离、轴伸长度与配套联轴器的配合长度、壳体底部到安装基准面的高度差，完全能满足布局阶段的干涉检查需求，不用等拿到实物样品再反复调整安装板的开孔位置。从功能特性对应的结构设计来看，这款伺服电机的定子壳体采用分段式的散热结构设计，建模时还原了壳体表面的散热筋凸起弧度与间距，这部分结构对应电机持续高负载运行时的热交换需求，在做设备热场仿真分析时，可以直接提取壳体的散热面结构做网格划分，不用重新绘制散热结构。前端输出轴的轴承位台阶、轴端的螺纹孔结构都做了精准还原，匹配常用的行星减速机、同步带轮的安装尺寸，在做传动链选型匹配时，

　　可以直接将配套的传动元件模型装配到轴伸端，校验同轴度、键槽配合公差是否符合设计要求。侧置的连接器接口做了分体式建模，还原了连接器的锁紧卡扣结构，在做布线设计时，可以直接根据连接器的出线方向调整线缆的弯曲半径，避免实际装配时出现线缆弯折过度、连接器无法锁紧的问题。安装边界方面，前端方形法兰的四个安装通孔的孔距、孔径、沉头深度都严格按照实物尺寸建模，法兰端面的定位止口的直径与深度也做了精准还原，这部分是电机安装定位的核心基准，很多入门工程师在自行建模时容易忽略止口的配合公差，导致安装时出现定位偏差，这个模型直接还原了止口的完整结构，设计安装法兰时可以直接提取止口尺寸做配合公差标注。电机整体的总长、壳体的截面尺寸、

　　后端编码器模块的外凸尺寸都和实物一致，在做狭小空间内的设备布局时，比如多轴联动的小型雕铣机、紧凑结构的协作机器人关节设计，可以直接将模型导入装配体，校验电机和周围的钣金护罩、管线槽、相邻传动部件的安全距离，避免后期加工装配时出现结构干涉。从建模思路来看，整个模型采用参数化的装配结构搭建，每个零件都可以单独编辑修改，比如需要调整轴伸长度适配特殊的传动结构、或者修改法兰安装孔位匹配定制化的安装板时，可以直接对对应零件做参数调整，不用重新绘制整体结构。壳体表面的倒角、密封槽、接线盒的防水胶圈槽这类细节结构都做了还原，不仅能用于前期的布局选型，也可以作为电机类产品结构设计的参考案例，帮助设计人员理解伺服电机的层级装配逻辑、散热结构设计思路、安装定位基准的选择逻辑。在实际的工程应用中，这类高精度的伺服电机三维模型还能用于虚拟调试环节，将模型导入运动仿真软件，结合电机的额定转速、扭矩参数，模拟电机在不同负载工况下的运动轨迹，校验整套运动机构的运行节拍是否符合设计要求，提前发现传动链路中的刚性不足、干涉碰撞等问题，减少现场调试的时间成本。
