小型RC舵机HTX900结构设计方案

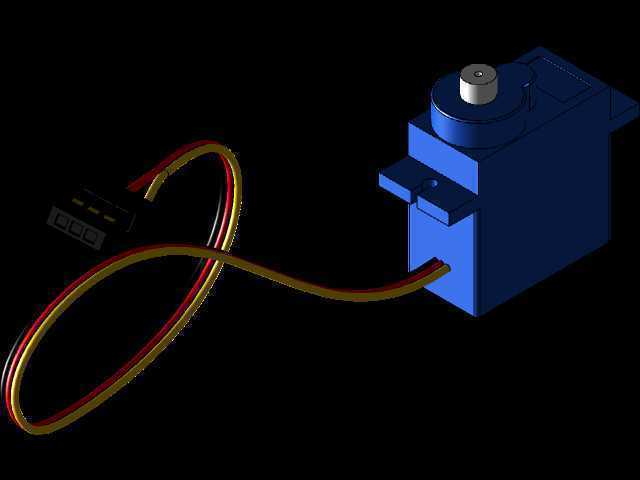

　　做小型机器人关节、航模舵面控制的工程师对这类微型舵机不会陌生，这次拆解建模的HTX900属于RC领域通用的9g级微型伺服，日常做小负载角度控制场景几乎绕不开它。先从实际安装边界说，主体外壳是标准的9g舵机安装孔位，两侧带固定耳，孔距适配市面上绝大多数微型航模、桌面机器人的安装位，不用额外改孔就能直接替换同规格的其他9g舵机，输出轴是标准的十字花键，配套的不同长度摇臂都能直接卡合，摇臂上的安装孔位间距是常规的2mm孔距，适配M2螺丝固定连杆，做舵面传动、关节连杆连接的时候不用额外加工转接件。

　　从功能特性来看，它的工作电压覆盖3V到6V，适配常规的锂电池、干电池供电场景，不用额外做稳压电路就能直接驱动，在4.8V供电下的空载转速是0.12秒每60度，做小角度快速调整的时候响应速度足够，不会出现明显的动作滞后，堵转扭矩能到2.5kg·cm，带小型航模副翼、桌面机器人的关节转动完全够用，不会出现带不动负载的丢步问题，工作温度范围覆盖-30℃到60℃，北方户外低温环境、夏天密闭设备舱内的高温环境都能正常工作，不会因为温度异常出现卡滞或者参数漂移。

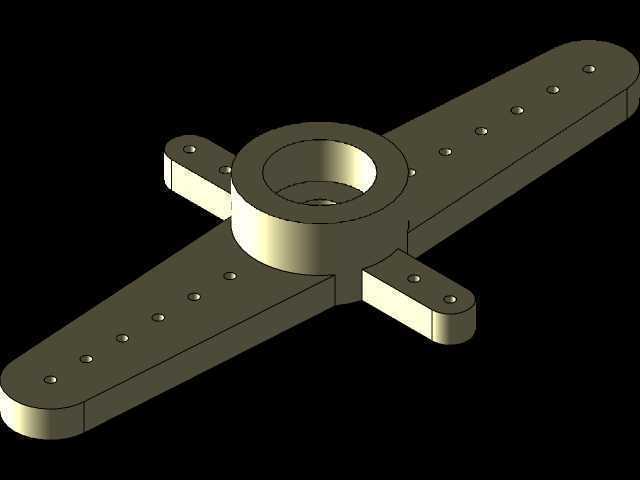

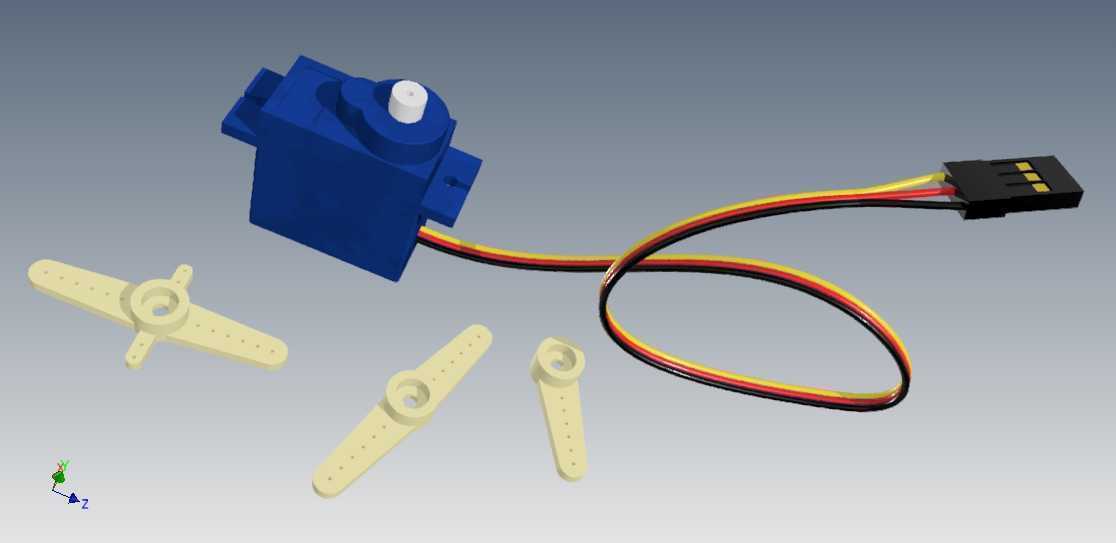

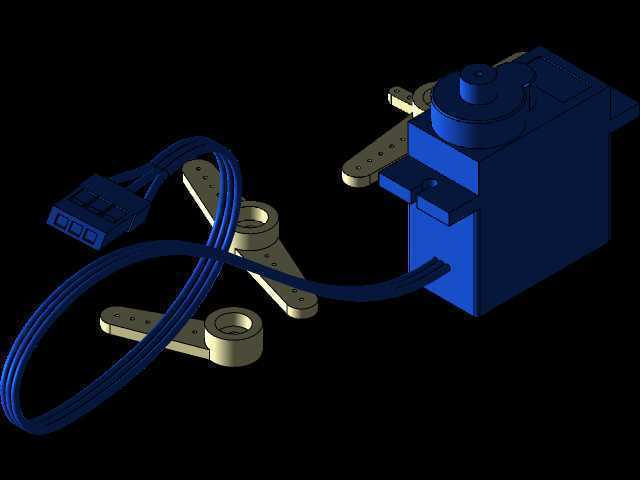

　　设计思路上，外壳采用的是卡扣加少量螺丝的固定方式，内部的减速齿轮组是直齿传动，结构简单维护方便，拆开外壳就能直接更换磨损的齿轮，不用整体报废整个舵机，电位器直接和输出轴同轴连接，角度反馈的精度能满足常规RC控制的需求，出线是标准的三线杜邦接头，红正黑负黄信号的线序是行业通用标准，直接插常规的舵机驱动板、接收机就能识别，不用改线序。配套的四个不同形状的摇臂，分别适配不同的安装场景：长条形直摇臂适合做直线连杆传动，十字摇臂适合做多方向的连杆连接，短摇臂适合小空间内的小角度传动，圆盘摇臂适合做周向的多点位连接，覆盖了绝大多数小型传动场景的安装需求。

　　实际应用场景里，除了常规的航模舵面控制，还能用在小型智能小车的转向机构、桌面机械臂的关节驱动、自动门锁的锁舌控制、小型云台的俯仰转动这些场景，因为体积小重量轻，不会给搭载的设备增加过多的负载，安装的时候只要注意输出轴的对中，不要给输出轴施加径向的额外载荷，就能保证长期运行的稳定性，内部的直流电机加减速组的结构，相比同尺寸的步进电机，扭矩更大控制更简单，只需要给PWM信号就能控制转动角度，不用复杂的驱动电路，对新手开发者也很友好。建模的时候特意还原了外壳的加强筋结构，固定耳的厚度也和实物一致，安装孔的位置公差控制在0.1mm以内，做装配仿真的时候不会出现干涉问题，出线的长度和弯曲半径也做了还原，做布线仿真的时候能准确模拟实际走线的空间占用，不会出现设计的时候留的走线空间不够的问题。
