西林德罗CA2系列标准气缸结构设计

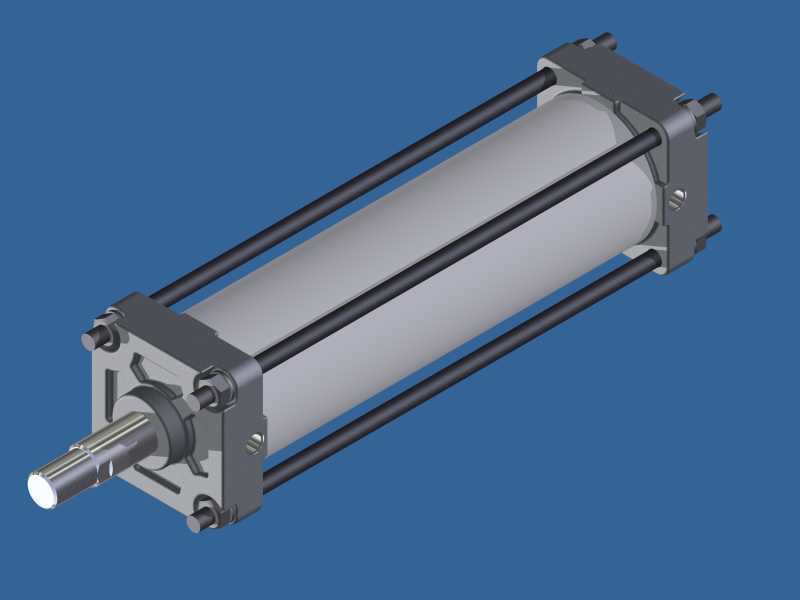

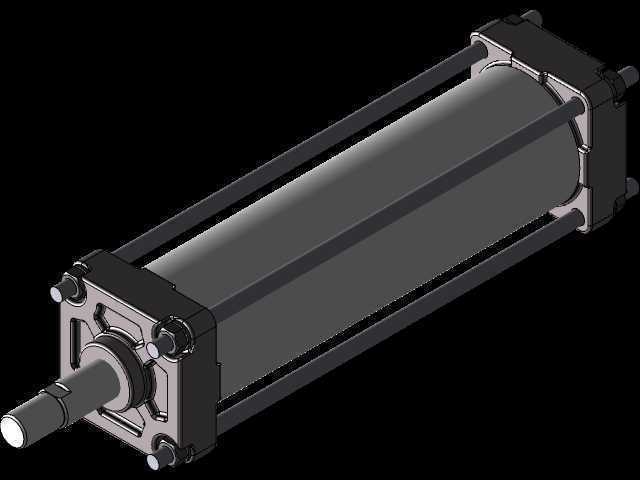

　　在自动化生产线的气动回路搭建中，标准拉杆式气缸是应用占比最高的直线执行元件，这款CA2 100规格气缸的三维结构完整还原了实物的装配逻辑，可直接用于气动系统的布局校核、运动干涉检查以及配套安装件的设计参考。从实际应用场景来看，这类气缸常出现在轻工包装线的物料推送工位、机床加工的工件夹紧回路、自动化仓储的挡料机构中，依靠压缩空气驱动实现直线往复动作，相比电动执行器响应速度更快，结构更简单，维护成本更低，适合在洁净度要求不极端严苛、负载中等的常规工业环境下长期运行。

　　从功能特性来看，这款气缸采用双作用气路设计，两端气口分别通入压缩空气即可实现活塞杆的伸出与缩回动作，缸径100mm的规格可以在0.5MPa常规供气压力下输出近4000N的理论推力，足够应对绝大多数工装夹紧、物料推移的工况需求。拉杆式的结构设计让缸体的装配与拆解更便捷，四根平行布置的钢制拉杆贯穿前后端盖，通过端部螺母锁紧提供足够的预紧力，保证缸筒与端盖之间的密封可靠性，即使在供气压力出现小幅波动的情况下，也不会出现端盖移位、漏气的问题。

　　设计思路上，这款气缸的结构充分考虑了工业场景的通用性与互换性，前端盖集成了活塞杆的导向套与防尘密封结构，导向套采用耐磨铜合金材质，既可以为活塞杆提供稳定的径向支撑，避免活塞杆伸出时出现偏磨，又能配合防尘圈阻挡外界粉尘、切削液进入缸筒内部，延长密封件的使用寿命。活塞杆表面做了硬铬镀层处理，硬度高、粗糙度低，能减少密封件的摩擦损耗，长期运行也不会出现锈蚀、拉毛的问题。缸筒采用高精度冷拔铝合金管材，内壁经过滚压处理，表面粗糙度控制在Ra0.4以内，与活塞上的密封圈配合可以实现极低的内泄漏，保证气缸的输出力稳定。活塞上同时布置了双向密封件与耐磨导向环，既可以分隔前后腔的压缩空气，又能避免活塞与缸筒内壁直接接触，减少运动过程中的卡顿与磨损。

　　外形尺寸与安装边界方面，这款气缸的安装尺寸完全符合ISO 15552标准，端盖上的安装孔位、活塞杆的外螺纹尺寸、气口的螺纹规格都和同规格的其他品牌标准气缸完全互换，设计选型时不需要额外调整安装支架的尺寸，可以直接替换现有设备上的同规格老旧气缸。三维模型中完整保留了所有装配细节，包括拉杆的锁紧螺母、端盖上的缓冲调节针阀、气口的内螺纹结构，在做设备整体布局时，可以直接调取模型检查气缸伸出、缩回极限位置与周边设备的安全间隙，避免实际装配时出现运动干涉；同时也可以基于这个模型快速设计配套的浮动接头、安装法兰、铰轴支座等附属配件，不需要再反复测量实物尺寸，大幅缩短设计周期。

　　在实际建模过程中，所有零件的配合公差都按照气动元件的行业标准设定，比如活塞杆与导向套的配合间隙、活塞与缸筒的配合间隙都控制在合理范围内，既保证运动顺畅，又不会出现密封失效的问题。端盖上的缓冲结构为可调式气缓冲，在活塞运动到行程末端时，缓冲柱塞会先堵住主排气通道，让残留空气通过细小的缓冲排气槽缓慢排出，从而降低活塞对端盖的冲击，减少设备运行的噪音与振动，缓冲调节针阀可以根据实际负载与运行速度调整缓冲效果，适配不同的工况需求。这类标准气缸的三维模型，对于刚接触气动系统设计的工程师来说，也可以作为结构学习的参考，直观理解拉杆式气缸的内部装配关系、密封结构布置以及气路连通逻辑，避免在选型与设计时出现结构性错误。
