内外复合齿形花键联接套筒结构

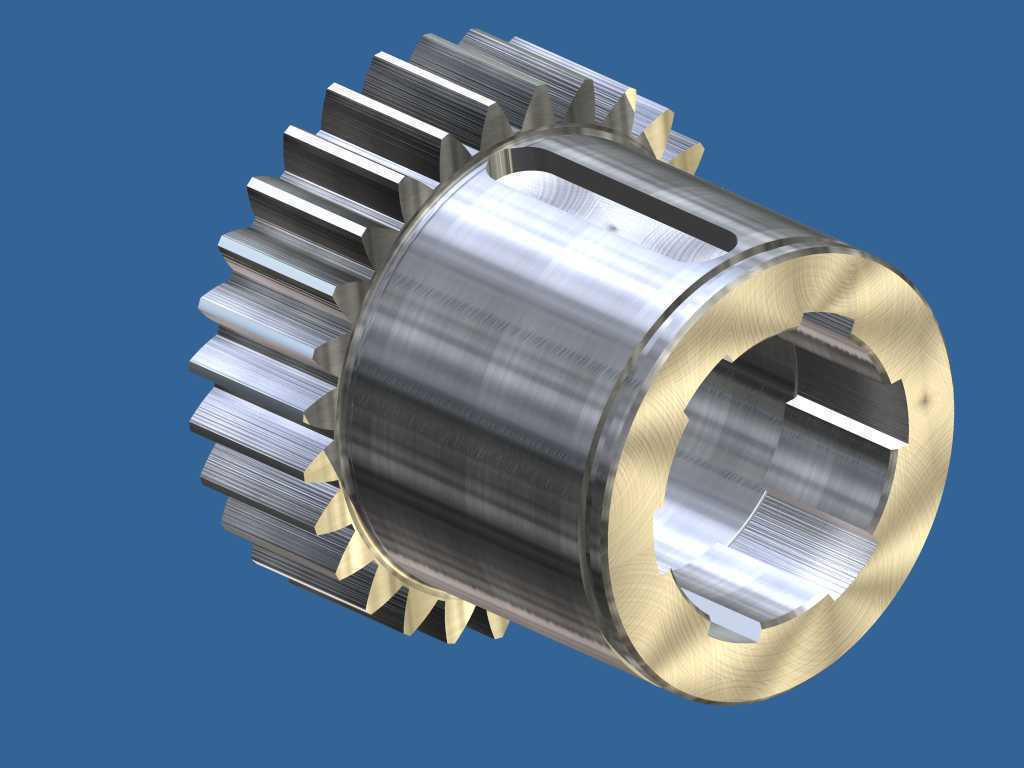

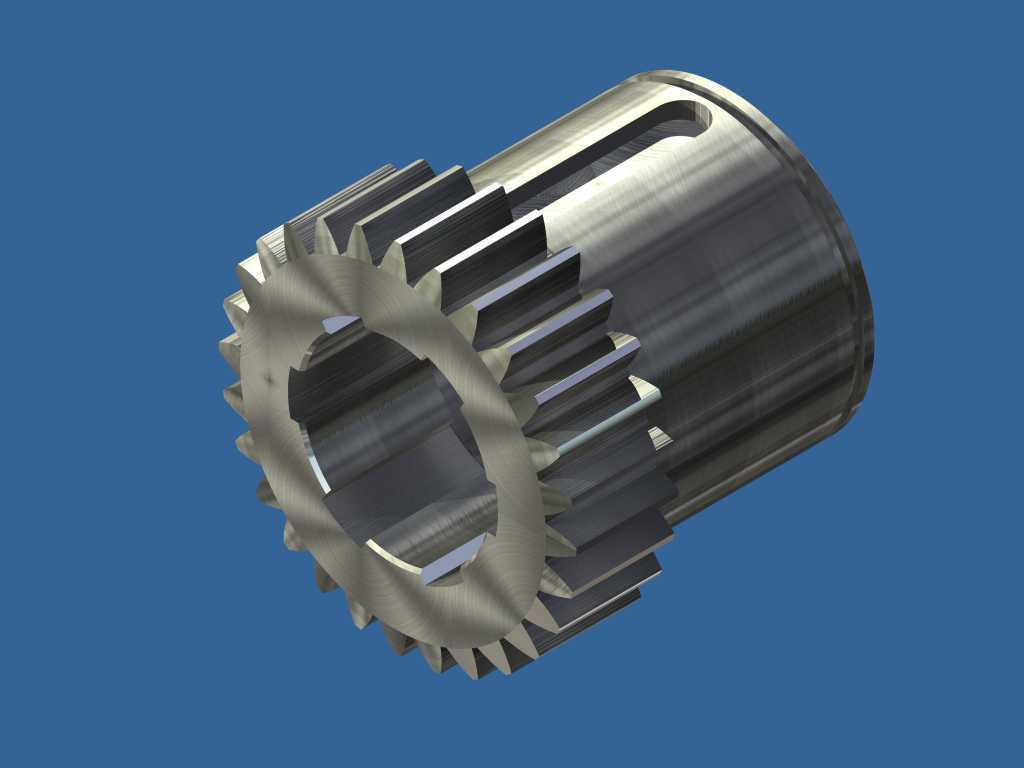

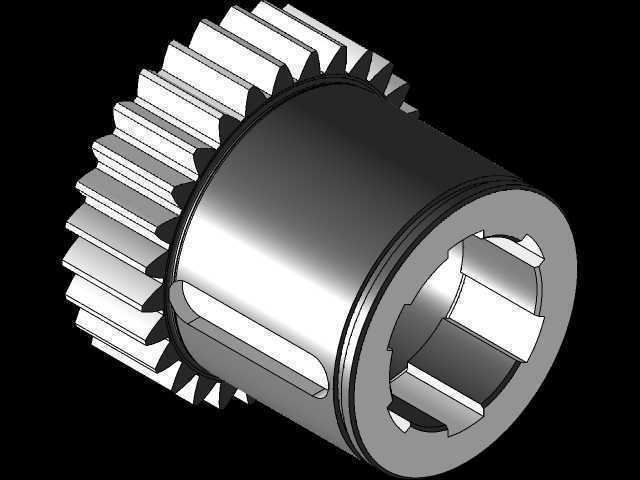

　　这类带内外复合齿形的套筒构件，在重载传动链路里承担着扭矩传递与轴系联接的核心作用，常见于工程机械行走驱动、重型机床主轴传动、农业机械动力输出单元这类需要大扭矩传递、同时要求同轴度精度的装配场景中。从结构设计逻辑来看，外齿采用直齿渐开线齿形，主要用于和配对的内齿圈啮合，实现平行轴或者同轴线的扭矩分流传递，齿向的直线设计能够保证啮合过程中齿面接触应力分布均匀，在频繁正反转的工况下也能减少齿面冲击载荷；内孔采用渐开线花键结构，相比普通平键联接，花键的多齿均匀承载特性能够传递更大的扭矩，同时对中性更好，能保证轴与套筒的同轴度误差控制在极小范围内，避免高速运转时产生偏心振动。

　　设计过程中首先要确定的是安装边界尺寸，套筒的外径由外齿的齿顶圆直径决定，需要匹配配对内齿圈的齿根圆尺寸，预留合理的齿侧间隙，既要保证啮合时不会出现卡滞，也要避免间隙过大导致传动回程误差超标；内花键的参数需要和适配的传动轴外花键完全匹配，包括模数、齿数、压力角、变位系数这些核心参数，同时要考虑花键的定心方式，通常重载场景下采用齿侧定心，能够自动补偿少量的加工同轴度误差，保证载荷在各齿上均匀分布。套筒外壁开设的键槽结构，是用于额外的周向定位或者辅助承载，在部分需要安装止动环、定位套的装配场景中，这个槽位可以实现套筒在轴向上的位置固定，避免运转过程中出现轴向窜动，影响啮合精度。

　　从实际使用的功能特性来看，这种复合齿套筒的齿部都需要做表面硬化处理，通常采用渗碳淬火的工艺，让齿面硬度达到HRC58-62，保证齿面的耐磨性能，而芯部保持较好的韧性，能够承受冲击载荷不会出现断齿问题。齿端的倒角设计是容易被忽略的细节，外齿的入端和内花键的入口都做了15度的引导倒角，装配时能够顺利导入配对构件，减少装配过程中齿面的磕碰损伤，同时在运转过程中也能减少齿端的应力集中，避免齿端崩裂的失效形式。

　　在传动系统的选型匹配中，这类套筒的长度尺寸需要根据啮合宽度和花键配合长度来确定，外齿的啮合宽度要满足接触强度要求，根据传递的额定扭矩计算齿面的接触应力和齿根弯曲应力，确保在额定载荷下齿面不会出现点蚀、齿根不会出现断裂；内花键的配合长度要保证花键齿的挤压强度足够，避免花键齿出现压溃变形。套筒的壁厚设计需要兼顾结构强度和轻量化要求，过厚的壁会增加转动惯量，在频繁启停的工况下会带来额外的冲击载荷，过薄则会导致套筒本身的刚性不足，受力后出现变形导致齿面啮合不良。

　　实际装配场景中，这类套筒通常采用热装或者间隙配合加轴向定位的方式安装，和轴的配合公差根据工况选择，重载冲击场景下采用过渡配合，需要拆卸维护的场景下采用小间隙配合，配合面的粗糙度要求控制在Ra1.6以下，减少装配时的磨损，同时保证配合面的接触面积足够。外齿和内齿圈的啮合侧隙需要根据工作温度调整，在高温工作环境下需要适当放大侧隙，避免热膨胀导致啮合卡滞；在精密传动场景下则需要严格控制侧隙，减少传动回程误差，保证传动精度。

　　这类构件的失效形式通常有几种，一是齿面磨损，长期在重载、有粉尘的工况下工作，润滑不良会导致齿面磨粒磨损，齿厚减薄后承载能力下降；二是齿面点蚀，在交变接触应力作用下齿面出现疲劳裂纹，扩展后形成点蚀坑，导致传动振动噪声增大；三是花键齿压溃，当传递扭矩超过花键的挤压强度极限时，花键齿面出现塑性变形，导致联接失效。设计时针对这些失效形式，除了参数计算上留足安全系数，还要考虑润滑结构的设计，在套筒壁上可以开设油孔，让润滑油能够进入啮合面和花键配合面，形成油膜减少磨损，降低工作时的温升。
