精密蜗轮蜗杆传动副结构设计

　　在重载低速传动的工业场景里，蜗轮蜗杆副的应用覆盖了冶金设备给进机构、起重设备回转驱动、自动化生产线分度单元等诸多对传动平稳性、反向自锁性有硬性要求的工位，这套传动结构的设计核心，始终围绕大传动比下的啮合精度、耐磨性能与安装适配性展开。从实际工况适配角度看，这类传动副常被布置在动力输入与执行端的减速环节，单级即可实现10-80的传动比，相比多级圆柱齿轮减速结构，整体占用的安装空间更小，同时啮合过程中齿面为线接触形式，承载能力远高于同模数的交错轴斜齿轮机构，运行时的冲击载荷小、噪音低，在需要精准控制转角的分度工位，还能依靠蜗杆导程角小于啮合齿面当量摩擦角的特性实现反向自锁，避免负载端反向拖动动力单元引发的设备故障或安全隐患。

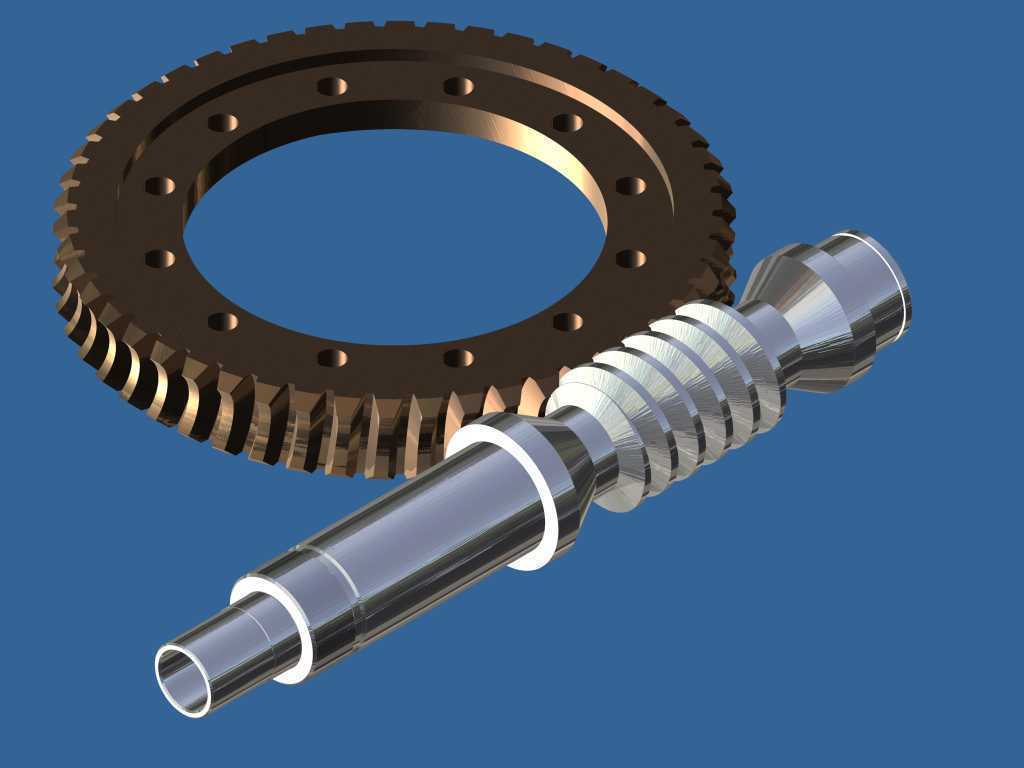

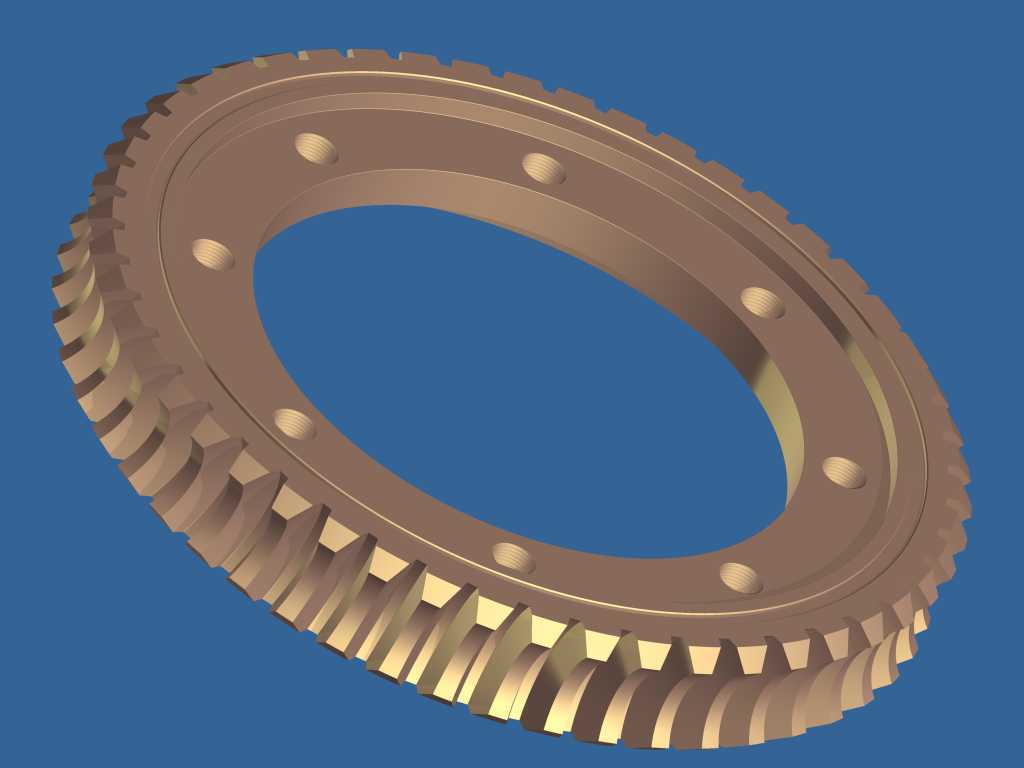

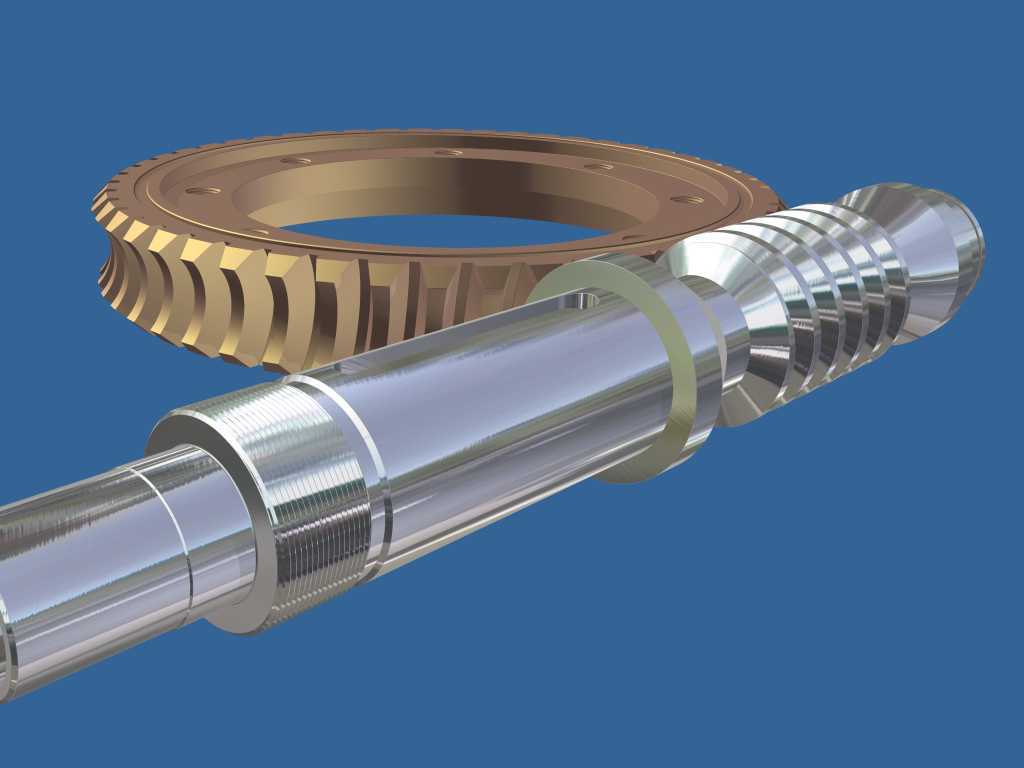

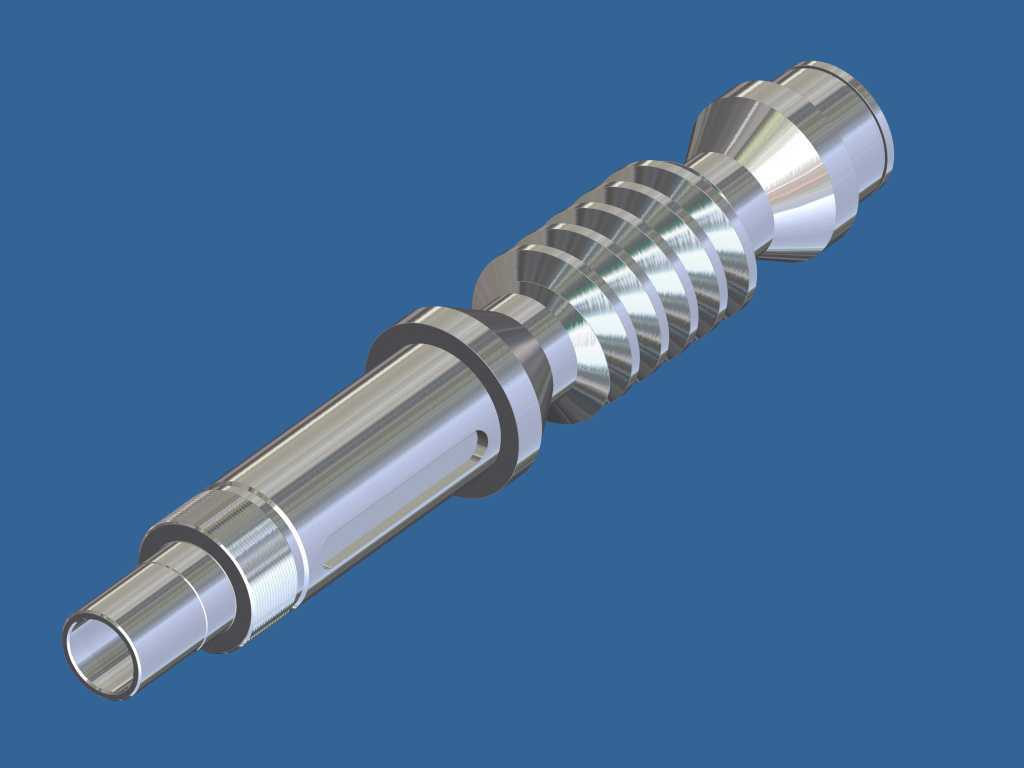

　　设计这套结构时，首先要匹配安装边界的约束条件：蜗杆部分采用轴齿一体化结构，两端预留的轴颈尺寸适配常规深沟球轴承与圆锥滚子轴承的安装公差，轴肩位置严格按照轴承内圈定位高度设计，避免出现轴承压装不到位或是定位过盈的问题；蜗轮部分采用齿圈与轮毂分体的设计思路，齿圈选用耐磨性能优异的锡青铜材质，轮毂采用铸铁或结构钢加工，通过过盈配合加骑缝销的方式实现两者的固定，既控制了贵重有色金属的用料成本，又能保证齿部的耐磨寿命，蜗轮的内孔、键槽尺寸按照配套输出轴的配合公差设计，端面预留的螺栓孔位可直接对接负载端的连接法兰，不需要额外加工转接结构。

　　啮合参数的匹配是设计的核心环节，建模过程中需要严格控制蜗杆的轴向齿距与蜗轮的端面齿距公差，齿面的接触斑点位置要控制在蜗轮齿面中部偏啮出侧，避免装配后出现齿顶棱边接触引发的早期磨损；齿侧间隙的取值需要结合实际使用场景调整，用于分度传动的结构要将侧隙控制在较小范围，保证传动精度，用于重载起重场景的结构则适当放大侧隙，预留热胀冷缩的变形空间，避免高速连续运行时齿面卡滞。蜗杆的齿部加工需要符合磨削工艺的退刀要求，两端的越程槽尺寸匹配磨床的加工行程，避免出现齿根磨削不完全的问题；蜗轮的齿圈外圆、端面与内孔要保证一次装夹加工完成，控制形位公差在IT7级精度范围内，保证装配后齿面的啮合接触率符合设计要求。

　　从安装维护的角度考虑，这套结构的壳体安装孔位采用对称布置设计，中心距公差控制在±0.02mm范围内，蜗杆轴线与蜗轮轴线的垂直度公差按照7级精度选取，装配时可通过调整轴承端盖的垫片厚度来控制蜗杆的轴向窜动量，同时在壳体对应蜗轮啮合的位置预留油池空间，采用浸油润滑的方式保证齿面持续形成油膜，降低啮合过程中的磨损速率。在实际选型替换时，只需要核对中心距、传动比、轴伸尺寸与安装孔位，即可直接替换同参数的老旧磨损部件，不需要对原有设备的安装结构做二次改造，适配性较强。日常运维过程中，可通过观察齿面接触斑点的位置、运行时的噪音与温升情况，判断啮合状态是否正常，当齿面磨损量超过齿厚的15%时，就需要及时更换齿圈，避免出现断齿引发的设备停机事故。
