吉亚线性导轨滑块传动组件结构设计

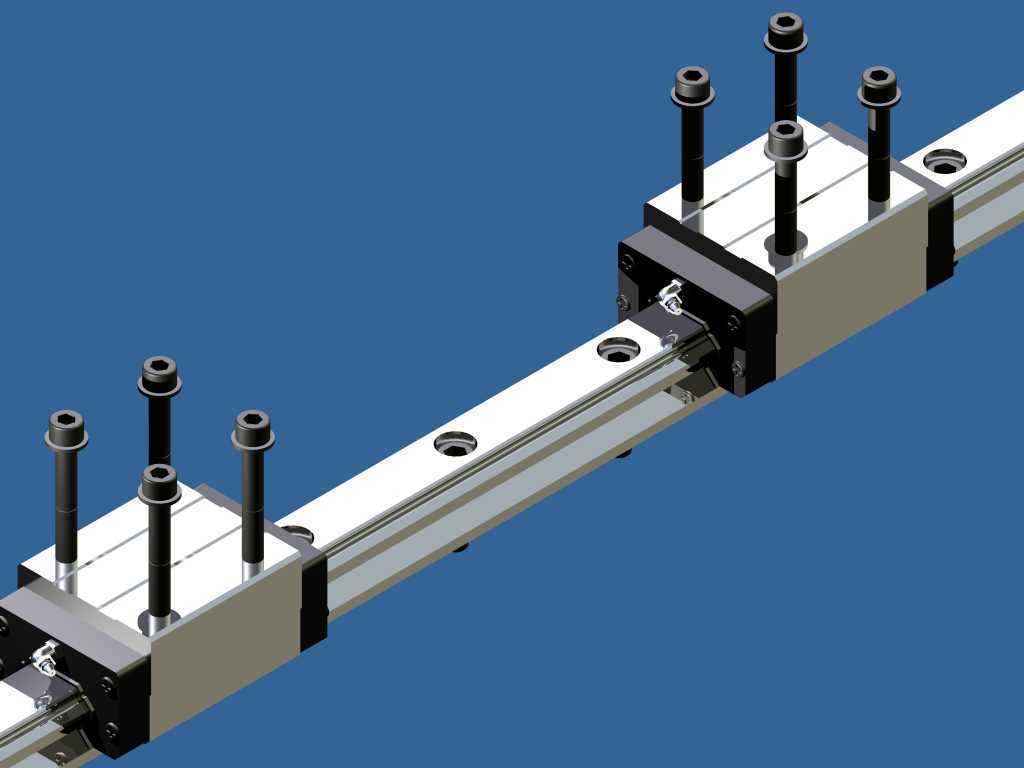

　　做非标设备设计的同行都清楚，直线导向部件的选型直接决定整台设备的运行精度与寿命，这套线性导轨组件的建模完全贴合实际量产导轨的结构逻辑，没有做多余的艺术化简化，每个结构细节都对应实际装配与使用需求。从应用场景来看，这类双滑块加长导轨的配置，常见于中小型自动化点胶设备、桌面型3C检测工位、小型数控雕铣机的进给轴，也会用在包装生产线的物料推送工位，相比单滑块配置，双滑块的抗倾覆力矩能力提升明显，能承受垂直于导轨安装面、以及平行于安装面两个方向的偏载，在工位需要搭载视觉相机、点胶阀这类有一定悬伸重量的负载时，不会出现运行卡滞或者精度偏移的问题。

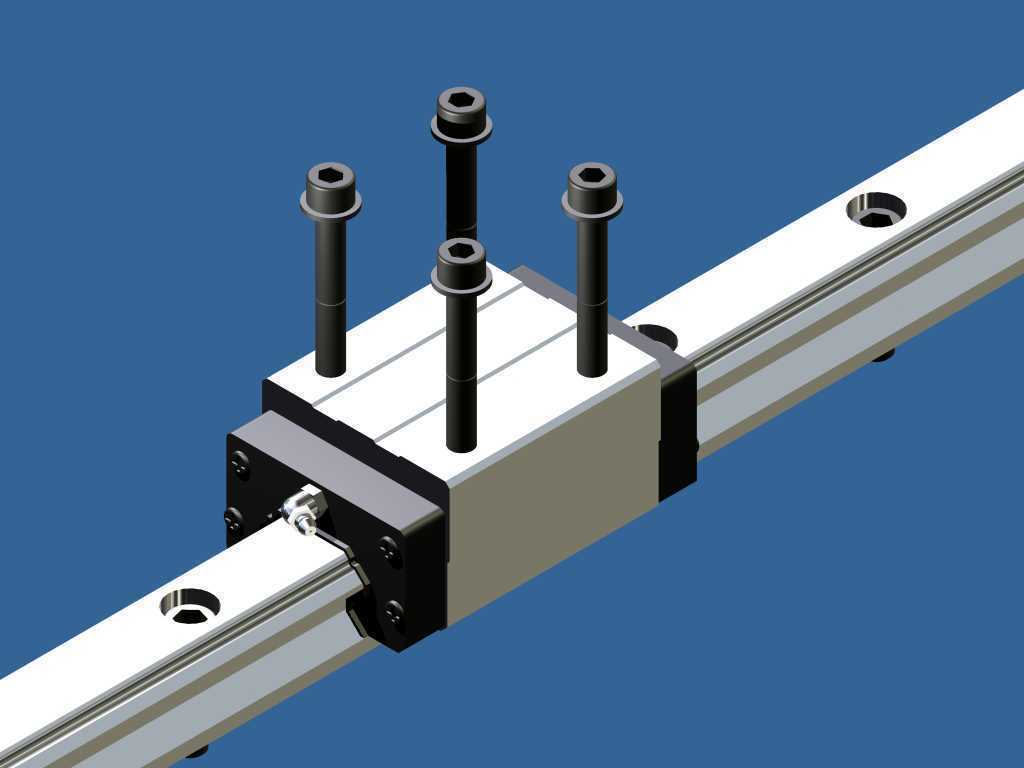

　　从结构设计思路来看，这套组件的导轨部分采用标准的四方向等载荷滚道设计，滚道与钢球的接触角设置为45度，不管是水平安装、竖直安装还是侧挂安装，都能保持均匀的载荷分布，不会因为安装方向变化导致某一列滚道过载。滑块部分的密封结构做了分层设计，两端的端密封采用双唇口结构，内层唇口贴紧导轨表面刮除附着的润滑脂与微小金属碎屑，外层唇口阻挡外界的切削液、粉尘进入滑块内部，在有少量切削液飞溅的机加工工位使用时，能有效延长内部滚动体的使用寿命；滑块侧面预留了润滑注油嘴的安装位，既可以适配手动定期注油，也能对接自动润滑系统的油路，满足不同维护频率的设备使用需求。

　　安装边界的尺寸设计完全遵循通用线性导轨的互换性标准，导轨上的安装孔采用沉头孔设计，适配标准内六角圆柱头螺钉，沉头深度严格控制在螺钉头部完全埋入导轨表面以下，不会出现螺钉头突出干涉滑块运行的问题；孔距采用标准系列的等距排布，设计人员在做安装底板的孔位加工时，可以直接套用标准孔位参数，不需要单独测绘调整。滑块的安装面设置了定位销孔与螺纹安装孔，螺纹孔的排布间距适配常规的负载安装板尺寸，定位销孔用于滑块与负载板之间的精确定位，消除装配时的位置偏差，保证负载的运行方向与导轨导向方向完全平行。

　　实际选型使用时需要注意，这套双滑块配置的导轨，两个滑块之间的间距可以根据实际行程需求调整，当行程较长、负载重心距离导轨安装面较高时，适当拉大两个滑块的间距能进一步提升运行稳定性，减少高速运行时的抖动；导轨的拼接设计也做了对应的结构预留，单根导轨长度不足以覆盖所需行程时，可以通过导轨端部的定位榫结构做拼接，拼接处的滚道对齐精度能控制在微米级，不会出现滑块过拼接位置时的卡顿问题。滑块内部的滚动体回流通道做了圆弧过渡设计，钢球在循环回流时不会出现硬碰撞，高速运行时的噪音能控制在较低水平，适合用在对环境噪音有要求的实验室检测类设备中。另外滑块端部的防尘盖可以快速拆卸，当需要清理内部残留的杂质或者更换润滑脂时，不需要将整个滑块从导轨上拆下，就能完成维护操作，大幅降低设备后期的维护工时。在做设备结构布局时，导轨的安装基准面需要做对应的平面度要求，一般安装面的平面度公差控制在每米0.02毫米以内，就能充分发挥这套导轨组件的精度优势，如果安装面平面度不足，会导致导轨安装后出现扭曲，加剧滚道与滚动体的磨损，缩短整体使用寿命。
