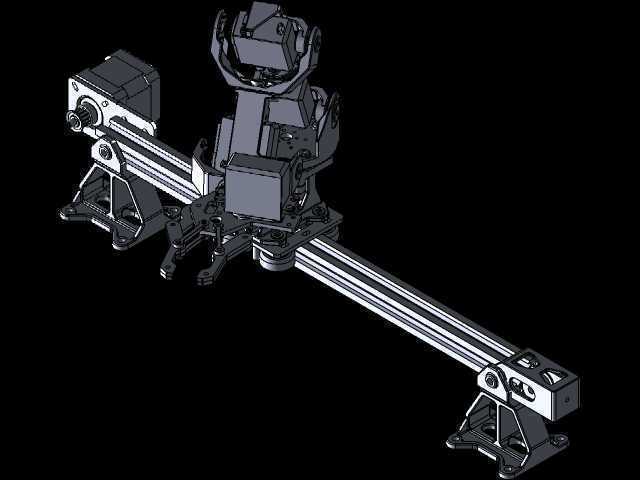

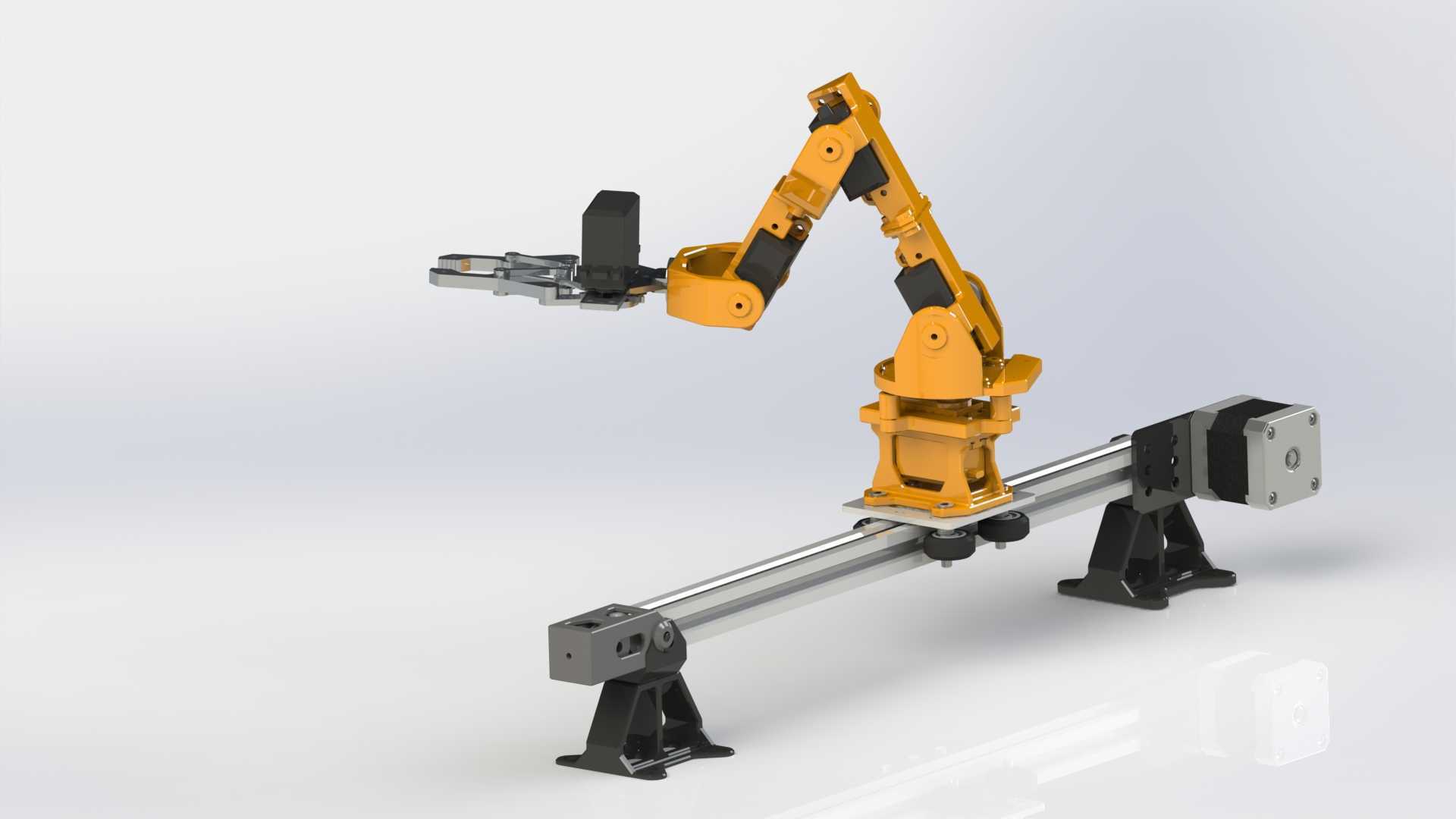

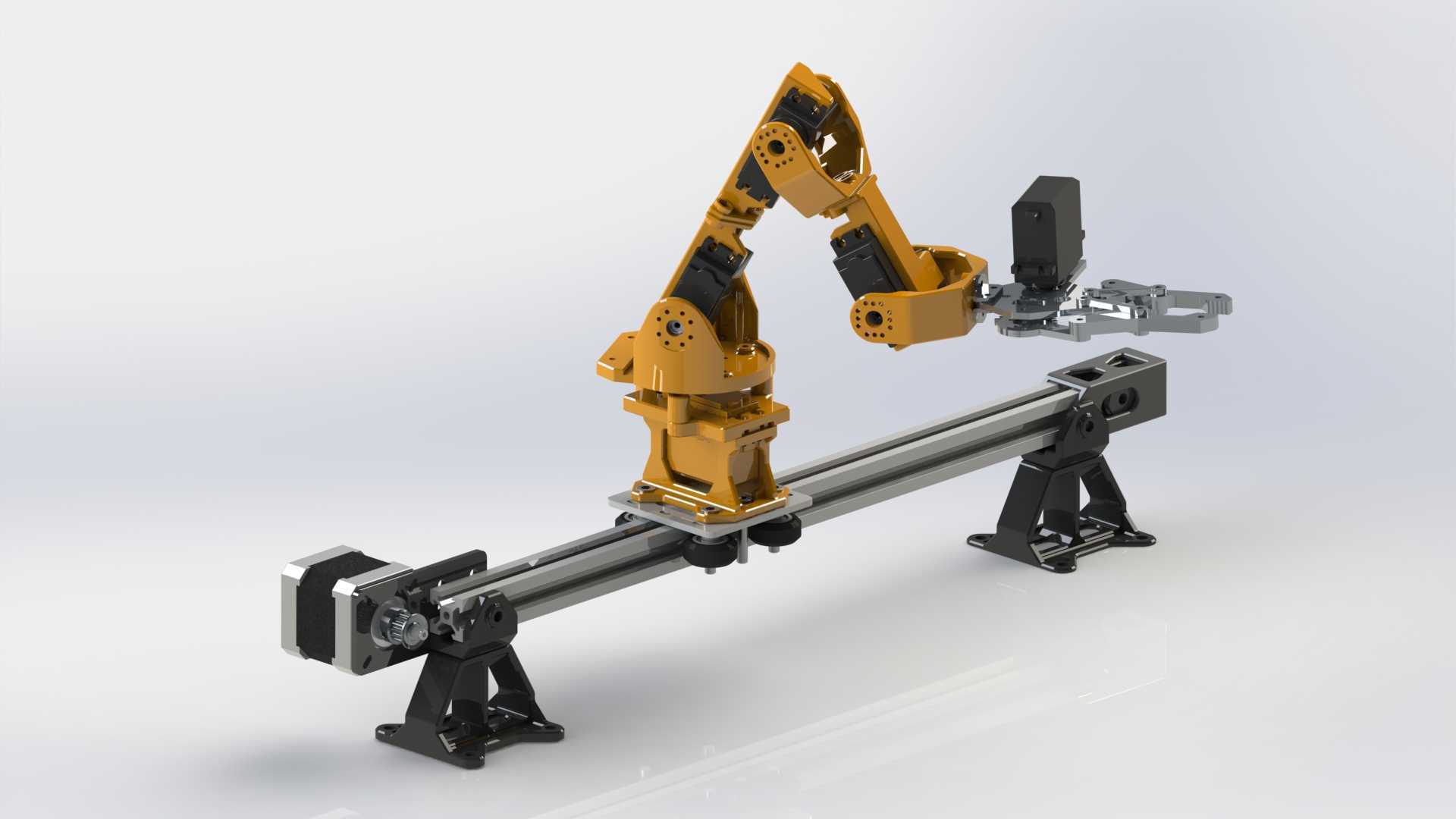

带行走导轨五自由度工业机械臂结构

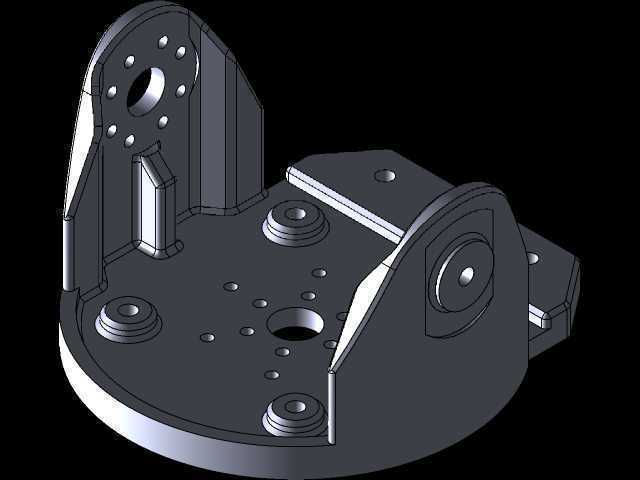

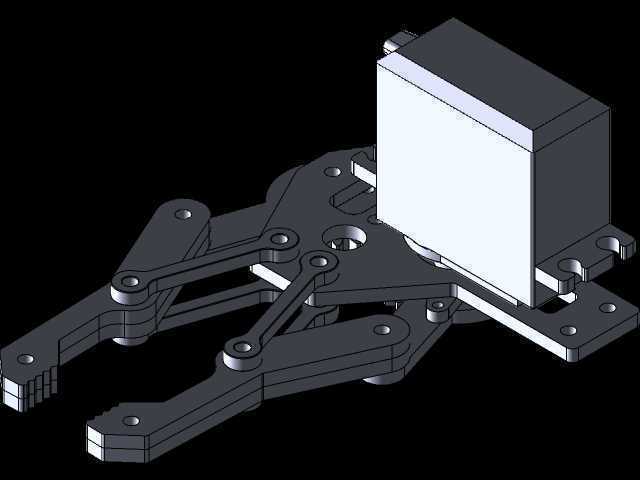

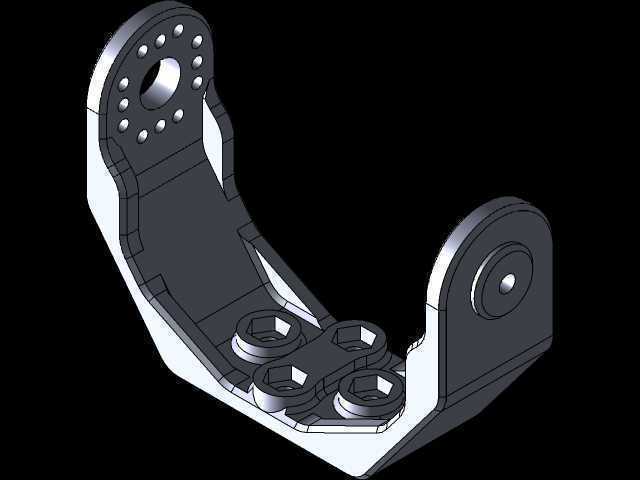

　　这款带直线行走轴的多关节机械臂，在3C电子零部件上下料、小型工件焊接变位、注塑件取件、实验室样品转运等场景中适配性极强，区别于固定基座的常规关节臂，额外增设的第七轴行走导轨直接拓展了单台机械臂的作业覆盖范围，单台设备即可覆盖多工位的作业需求，无需为每个工位单独配置机械臂，能大幅缩减产线的设备投入成本。从结构设计逻辑来看，机械臂本体采用五自由度关节配置，基座回转关节承担水平方向的大范围角度调整，大臂、小臂的摆动关节负责垂直平面内的位置 reach，腕部两个旋转关节则用来调整末端执行器的姿态，五个关节的运动组合可以覆盖行走导轨单侧作业范围内的绝大多数空间点位，末端法兰可适配夹爪、焊枪、吸盘、喷枪等多种执行元件，

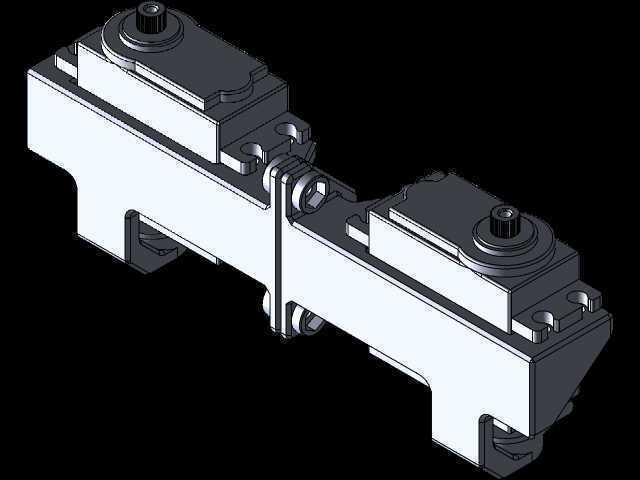

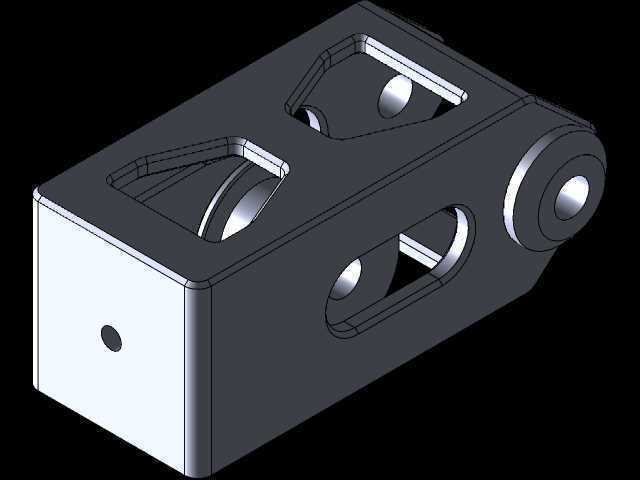

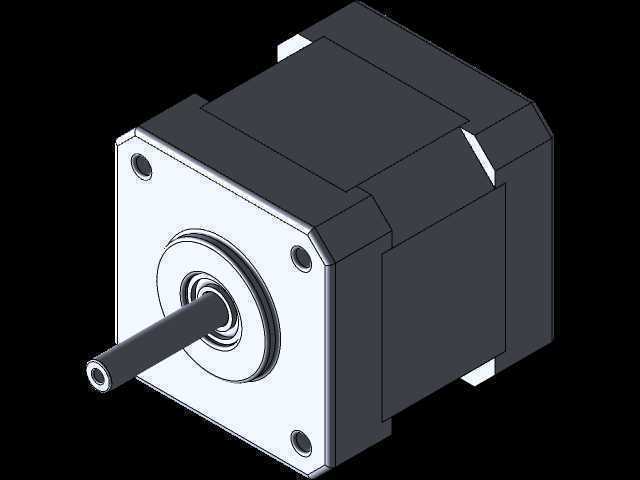

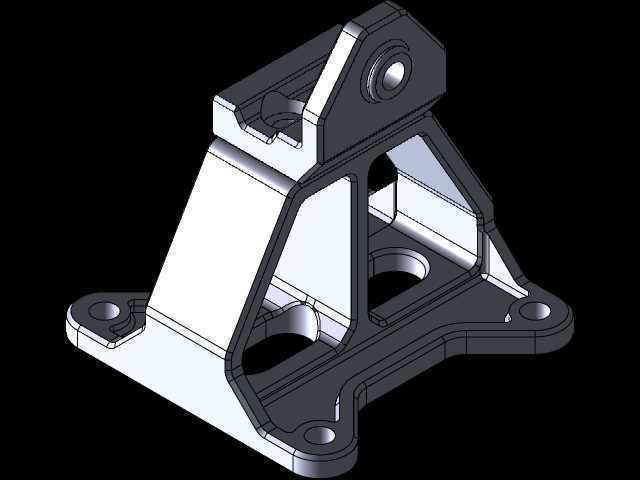

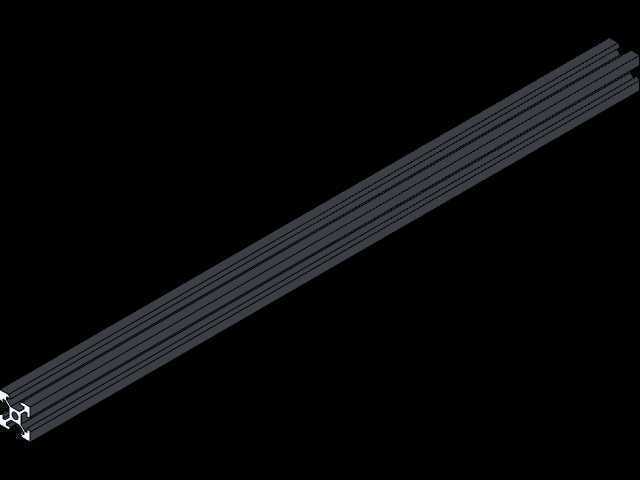

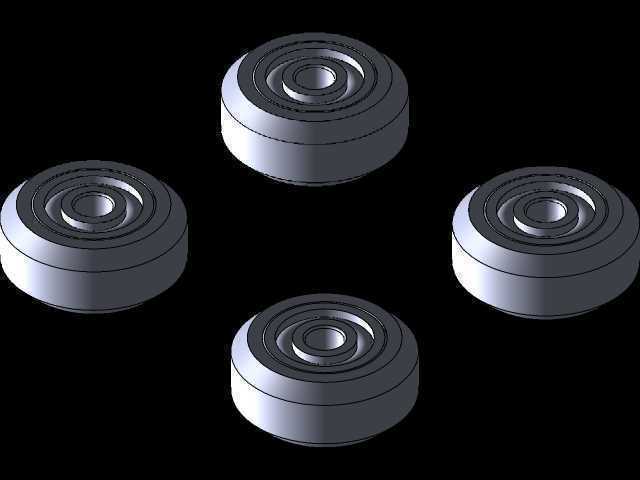

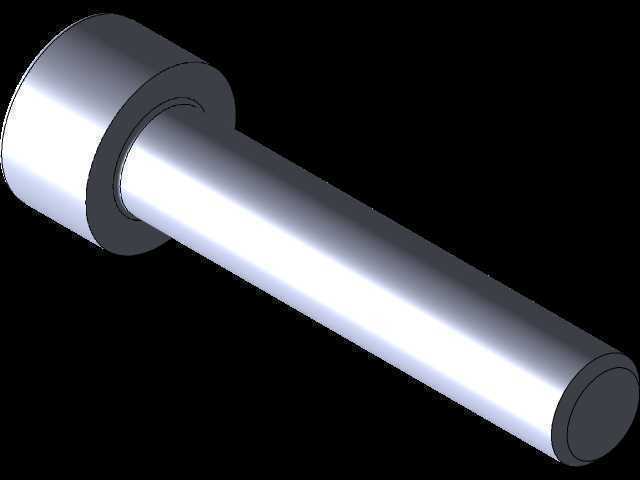

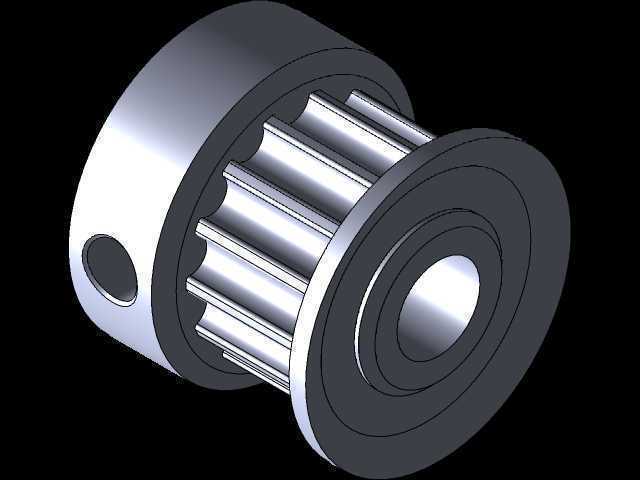

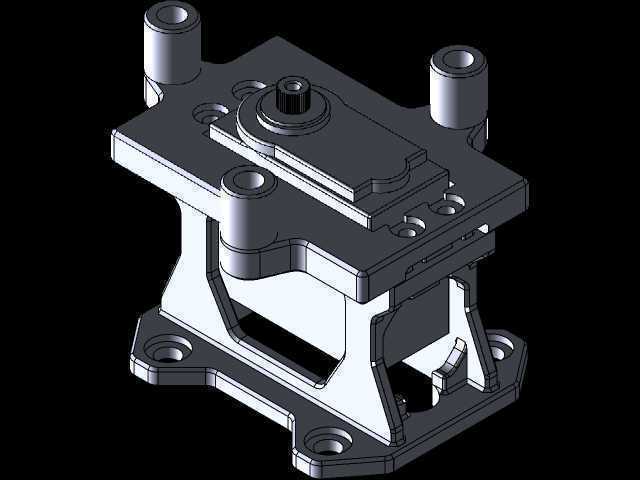

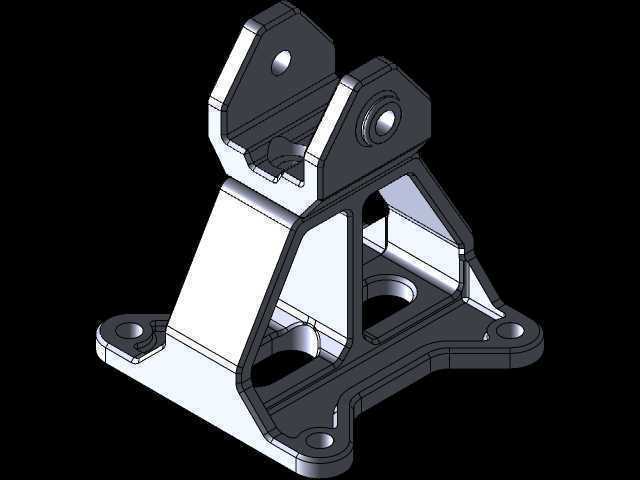

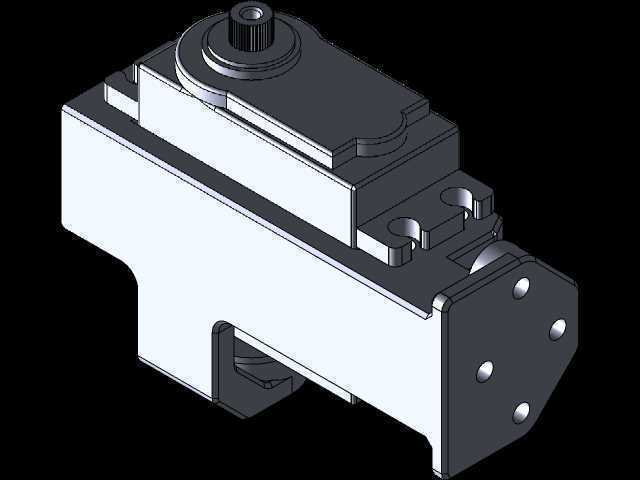

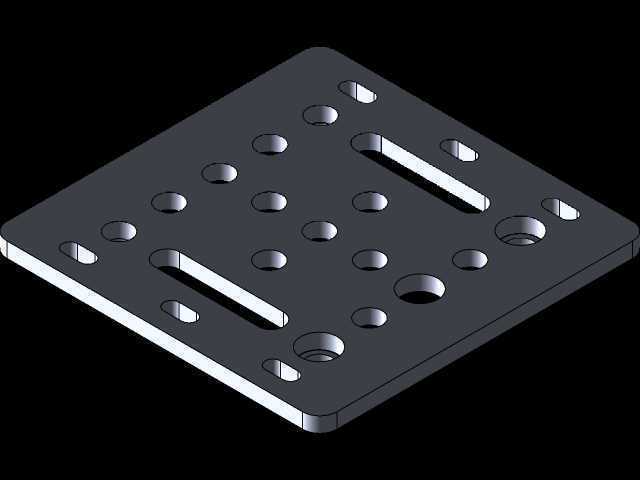

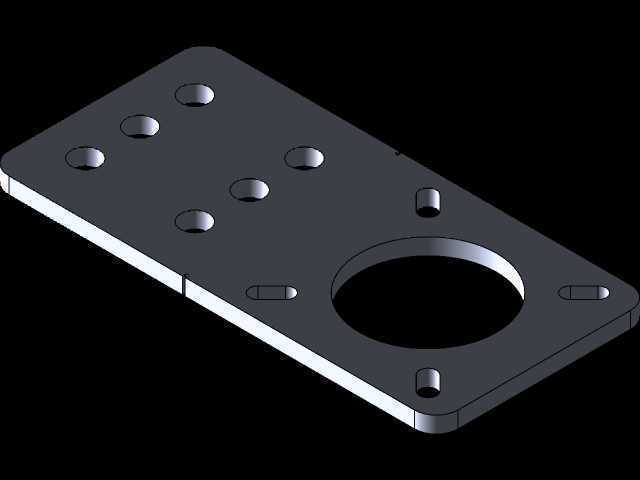

　　切换执行件即可对应不同的作业工序。行走导轨部分采用双直线导轨副搭配滚珠丝杠的传动结构，两端配置伺服电机驱动的传动单元，导轨下方采用一体式铸造支架做支撑，支架底部预留了标准的设备安装孔位，可直接通过膨胀螺栓或者T型螺栓固定在车间地面或者设备安装平台上，安装时需要保证导轨安装面的平面度公差控制在0.1mm/1000mm以内，避免导轨运行时出现卡滞、异响或者精度衰减的问题。机械臂的关节部分采用谐波减速器搭配伺服电机的传动方案，关节内部集成了走线通道，动力线、编码器线全部从关节内部穿过，避免设备运行时线缆外露剐蹭周边设备，也能减少车间油污、切削液对线缆的腐蚀，延长线缆的使用寿命。臂体部分采用高强度铝合金铸造后做时效处理，

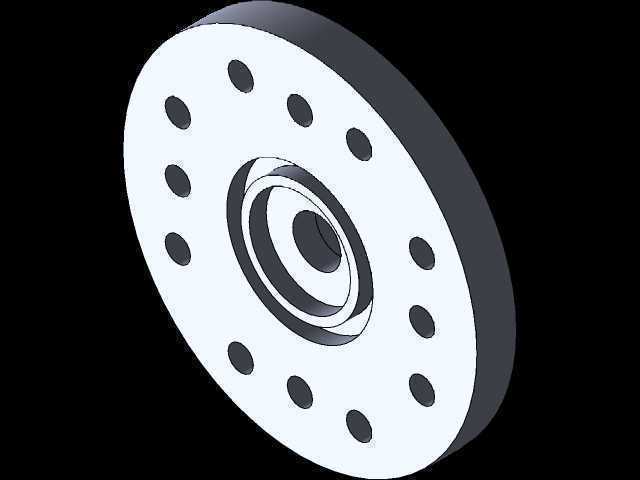

　　在保证结构刚性的前提下尽可能降低臂体自重，减少关节电机的负载，提升关节运动的响应速度与运动平稳性。末端执行器的安装法兰采用标准的ISO 9409-1-50-4-M6接口，市面上绝大多数标准工业机器人末端配件都可以直接安装，无需额外做转接法兰设计，能减少用户的二次改造成本。在安装边界方面，行走导轨的有效行程可根据实际产线需求做定制调整，常规标准款的有效行程为2米，导轨整体宽度为320mm，安装支架的高度为280mm，机械臂本体在完全收拢状态下的高度为720mm，完全伸展时的最大作业半径为850mm，加上行走导轨的行程拓展，整体作业覆盖范围可沿导轨方向延伸2米，垂直方向的作业范围从安装面以上150mm到1100mm区间，

　　水平方向在导轨两侧各800mm范围内都可到达。设计时对各关节的运动限位做了双重防护，一方面在伺服驱动器内设置软限位，通过编码器位置反馈限制关节的超程运动，另一方面在关节的机械结构上设置硬限位挡块，在软限位失效时通过机械结构阻挡关节超程，避免臂体运动超出安全范围碰撞周边设备。导轨的滑台部分设置了风琴罩防护结构，可阻挡车间内的粉尘、切屑落到导轨和丝杠表面，减少传动副的磨损，延长设备的维护周期，日常维护仅需定期给丝杠和导轨加注润滑脂即可，维护操作简单，无需拆解设备主体。在实际产线布局时，可将导轨沿产线的工位排布方向安装，机械臂沿导轨移动依次完成各个工位的上下料、装配、检测等工序，相比桁架式机械手，这款关节臂的姿态调整更灵活，可完成复杂角度的作业动作，相比固定基座的机械臂，它的作业覆盖范围更大，单台设备即可替代多台固定臂的工作，在多工位小批量生产场景下的性价比优势十分明显。结构设计时还做了动平衡校核，臂体在全行程运动过程中，重心始终落在导轨滑台的支撑范围内，不会出现倾翻风险，导轨两端设置了零点限位和硬限位，保证滑台在导轨行程范围内安全运行，不会出现滑台脱轨的问题。关节处的密封结构采用双唇形密封圈，可有效阻挡粉尘和液体进入关节内部，保护内部的减速器和电机，适配车间内多粉尘、有少量切削液飞溅的作业环境。
