导轨式滑动连接展合支撑构件

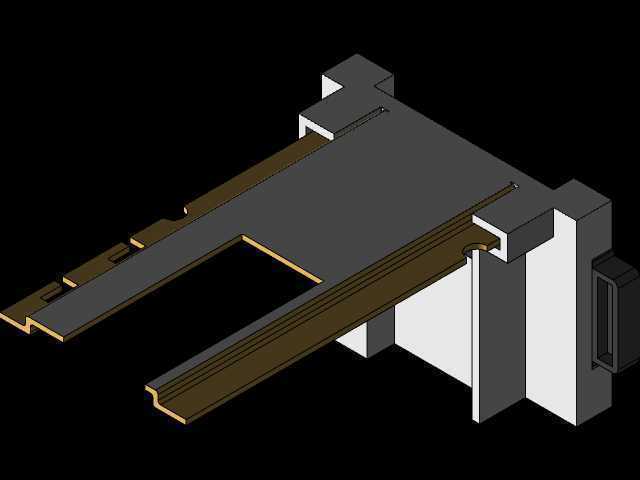

　　该构件属于滑动导向类支撑连接部件，常见于需要往复抽拉、展合动作的工业设备工位结构中，比如自动化生产线的工位拓展台、检测设备的抽拉载台、工装夹具的延展定位架等场景，承担滑动导向、承载支撑以及位置限位的核心作用，在需要实现工位空间按需拓展、部件抽拉避让的设备结构中应用广泛。从结构功能来看，构件主体采用一体化的基座承载设计，两侧延伸出平行的长条形导轨臂，导轨臂截面采用带限位凸缘的异型结构，能够与配套的滑槽结构形成嵌合配合，滑动过程中可限制垂直于滑动方向的自由度，避免滑动过程中出现翘曲、脱轨的问题，导轨臂边缘做了倒角过渡处理，能够减少装配时的卡滞风险，同时降低滑动过程中的摩擦阻力。基座部分设置有凸起的定位挡边结构，

　　一方面在滑动行程的终点形成硬限位，避免构件滑出配套滑槽，另一方面可作为安装基准面，用于固定载板、检测元件或者工装夹具，基座上预留的安装位可通过紧固件实现外接部件的固定，保证外接部件随构件同步滑动时的连接刚性。设计过程中优先考虑了滑动配合的间隙控制，导轨臂的尺寸公差按照滑动配合的精度要求设定，既保证滑动过程顺畅无卡滞，又将配合间隙控制在合理范围内，避免滑动过程中出现过大的晃动量，影响外接部件的位置精度。构件的整体外形为非对称的展臂式结构，安装时需要将导轨臂嵌入对应的配套滑槽内，滑槽的开口尺寸需要与导轨臂的截面尺寸匹配，安装边界需要预留足够的滑动行程空间，保证构件能够完全抽出或者推回，不会与周边其他部件产生运动干涉。

　　基座部分的安装面平面度有较高要求，避免外接部件安装后出现倾斜，影响工位的定位精度，导轨臂的直线度公差控制在合理区间，保证长行程滑动过程中不会出现卡顿、偏磨的问题。从受力角度分析，该构件在伸出状态下，导轨臂需要承担基座以及外接部件的悬臂载荷，因此导轨臂的截面厚度做了加强设计，提升悬臂状态下的抗弯能力，减少伸出状态下的下挠变形量，保证外接工位的水平度。滑动接触面的设计考虑了长期使用的耐磨需求，结构上避免了尖锐棱角的应力集中问题，导轨臂与基座的连接位置做了圆弧过渡处理，减少往复滑动过程中交变应力带来的疲劳损伤风险。在实际设备装配中，该构件的配套滑槽通常固定在设备的主体框架上，构件可根据操作需求手动或者通过驱动件带动实现抽拉动作，

　　推回状态下可收纳在设备主体内部，减少设备的整体占用空间，抽出状态下可拓展出额外的操作工位，用于放置待加工工件、检测工具或者操作面板，在紧凑型自动化设备、实验室检测仪器、小型工装设备中都能见到这类结构的应用。设计建模过程中需要重点核对导轨臂的截面轮廓与配套滑槽的轮廓匹配度，滑动行程的长度需要结合实际工位的操作需求确定，同时要校核伸出最大行程时的构件变形量，确保变形量在允许的精度范围内，不会影响外接部件的正常使用。基座上的安装孔位需要根据外接部件的安装尺寸做对应适配，保证外接部件的安装位置精度，定位挡边的高度需要满足限位强度要求，避免滑动到终点时挡边受冲击出现变形损坏。
