集成式液压动力控制回路系统设计方案

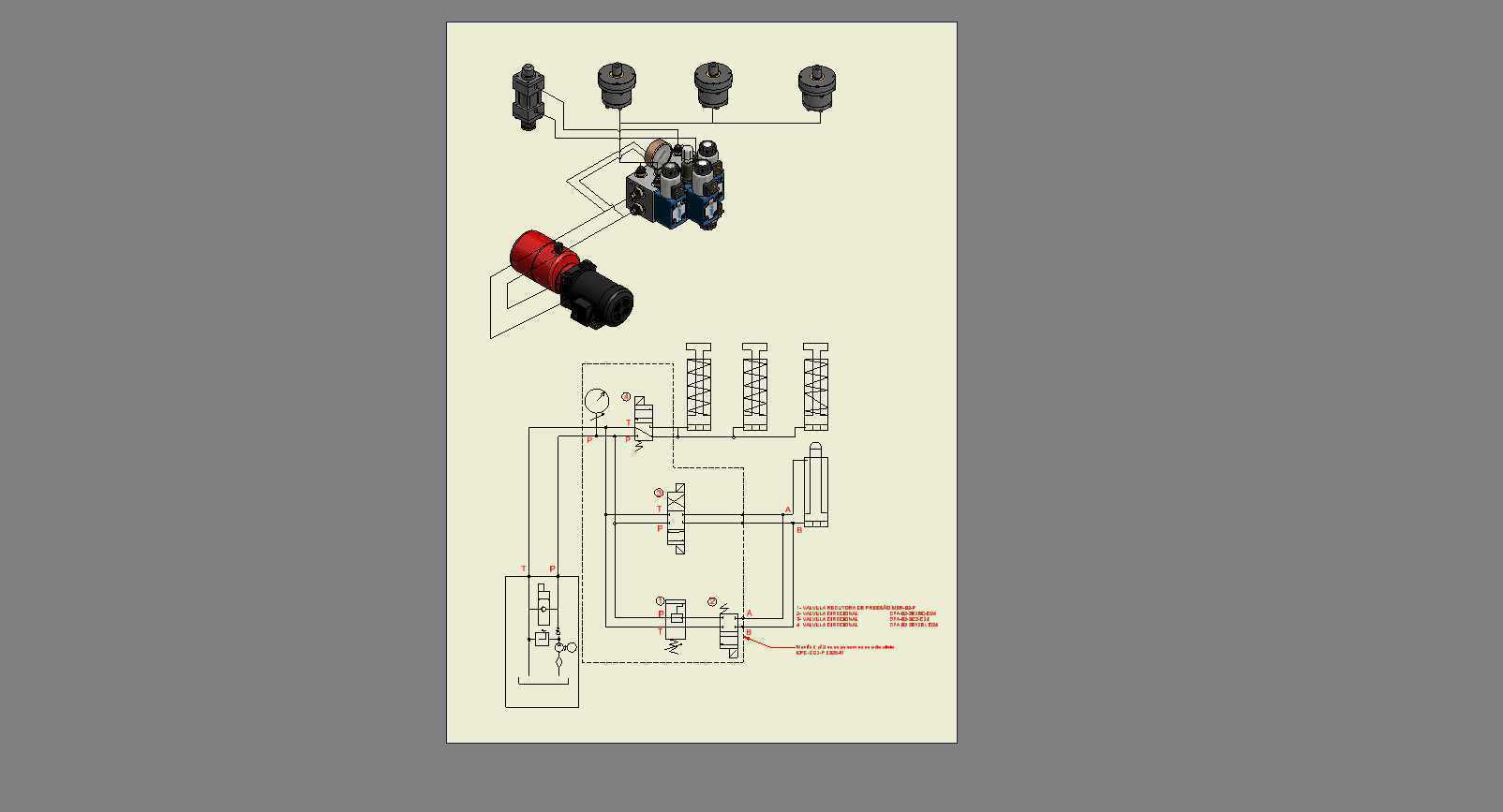

　　这套液压系统的三维建模成果，完整还原了工业现场常用的中小型液压动力站与控制回路的集成布局，在各类机床工装夹紧、小型自动化设备顶升、专用设备进给驱动场景中都有极高的复用参考价值。从实际工程落地的角度看，整套系统的布局逻辑完全围绕现场安装维护的便利性展开：动力单元采用卧式安装的轴向柱塞泵与驱动电机直连结构，泵组与电机的同轴度公差在建模阶段就预留了0.02mm的调整余量，安装底座的地脚孔位按照通用10号槽钢焊接机架的标准间距排布，不需要额外做安装板的二次开孔适配，整套动力单元的横向安装边界控制在620mm以内，纵向深度不超过380mm，在设备机架内部预留安装空间时，只需要在对应位置留出700*450mm的矩形区域，同时预留150mm的上部管路走线空间即可满足安装需求。

　　控制阀组采用叠加式安装结构，所有溢流阀、换向阀、节流阀都集成在统一的阀块上，省去了大量分散管路的连接接头，既减少了油路泄漏点，也压缩了阀组的整体占用空间，阀块的进油口、回油口统一设置在阀组侧下方，和动力单元的出油口、回油口的管路连接距离控制在200mm以内，大幅降低了管路沿程压力损失。从回路设计逻辑来看，这套系统同时兼顾了多执行元件的独立控制需求：上部三个并联的出油口可分别接不同的执行元件，每个回路都独立设置了节流调速装置与压力保持阀，能够实现三个执行机构的独立动作互不干扰，比如在工装夹具场景中，可以分别实现定位销顶升、工件夹紧、辅助支撑顶出三个动作的顺序控制，每个回路的工作压力可以通过各自的溢流阀独立调节，调节范围覆盖0.5MPa到6.3MPa，能够适配不同负载的执行元件需求。

　　系统的回油路径统一设置了回油过滤器安装位，建模时预留了标准压力管路过滤器的安装尺寸，能够在回油阶段拦截液压油中的金属磨屑、密封残渣等杂质，避免杂质进入泵体造成磨损，延长整套液压元件的使用寿命。蓄能器的安装位置设置在阀组的进油侧，能够在系统短时大流量供油时补充流量，同时吸收泵组工作时产生的压力脉动，降低系统的振动与噪音，蓄能器的安装支架采用L型折弯结构，直接固定在阀块安装座上，不需要额外在设备机架上焊接固定点，现场装配时的工序更简洁。

　　从三维建模的细节来看，所有管路的走向都按照现场布管的最小弯曲半径要求设计，硬管的弯曲半径统一取管路外径的3倍，避免弯曲处出现通径减小造成的压力损失，管路的固定管夹间距按照硬管安装规范设置在400mm到600mm之间，在设备运行时不会因为管路振动出现接头松动的问题。执行元件侧的接口统一采用标准24度锥密封管接头，适配市面上绝大多数常规液压油缸、液压马达的连接尺寸，不需要额外做接头转换。整套系统的电气控制元件安装位预留了电磁换向阀的接线空间，接线盒的安装位置设置在阀组侧方，距离每个电磁阀的接线端距离不超过100mm，现场布线时不需要过长的控制线缆，走线更规整。

　　在实际选型参考时，这套模型的布局可以直接适配2.2kW到5.5kW的驱动电机，泵的排量范围覆盖10mL/r到40mL/r，系统额定流量可以满足40L/min以内的使用需求，能够覆盖绝大多数中小型液压驱动场景的参数要求。安装时的重心位置经过核算，整体重心落在安装底座的中心区域，设备运行时不会出现偏载振动的问题，底座的减震垫安装位预留了φ20mm的安装孔，适配标准橡胶减震垫的尺寸，能够进一步降低系统运行时的振动传递到设备主机上。
