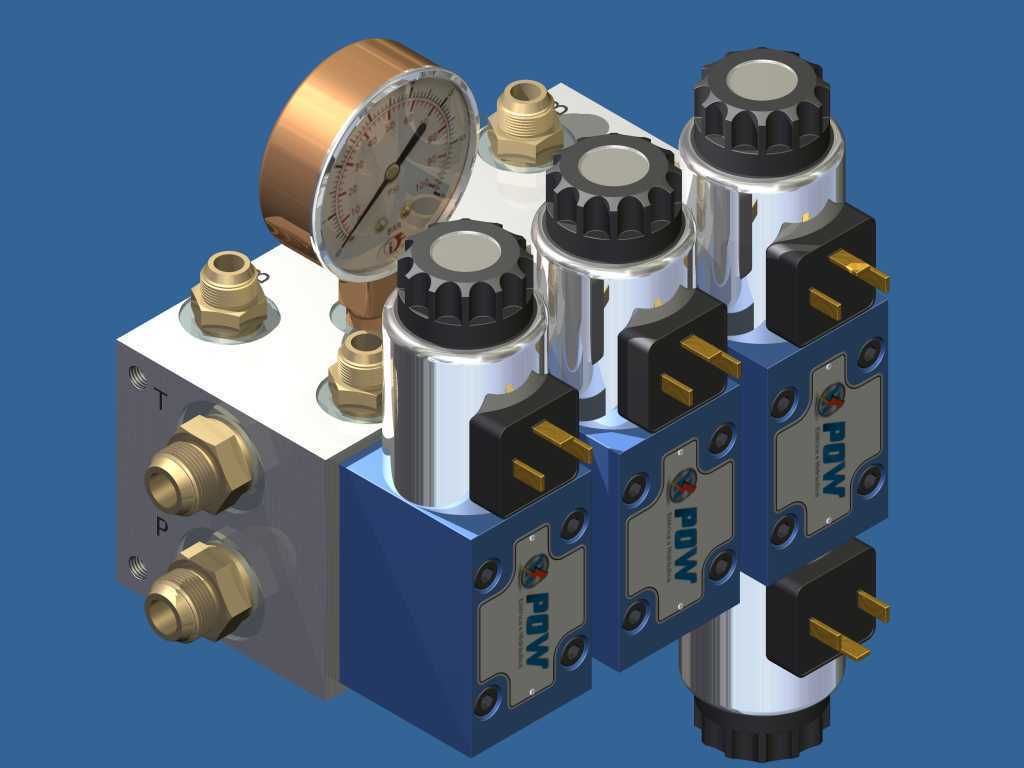

集成式多路电磁液压控制阀组结构

　　该阀组采用集成式油路块设计，将多联电磁换向阀、压力检测表、进出油接口整合在同一加工阀块上，省去了传统分散阀件间的外接管路，大幅降低液压系统的管路泄漏风险与压力损失，常见于小型液压站、机床工装夹紧回路、小型工程机械执行机构控制场景中，可同时控制3-4路液压执行元件的换向动作，实现不同支路的独立通断与方向切换。阀块本体采用矩形钢件铣削加工，所有油道均在阀块内部钻削成型，进油口P与回油口T布置在阀块侧端面，采用外螺纹卡套式接头适配不同通径的液压油管，接头规格匹配常规6-12mm外径的液压软管或硬管，侧端面预留的两个外螺纹接口可作为备用油口接附加压力表或压力继电器。阀块顶面安装的耐震压力表直接连通主进油道，可实时监测系统工作压力，

　　表盘采用铜壳封装，抗振结构适配液压系统的压力波动工况，量程覆盖常规中低压液压系统的0-10MPa工作区间。三个电磁换向阀采用叠加式安装结构，通过螺栓直接固定在阀块对应的安装面上，安装面的油口位置严格匹配通用换向阀的通油孔位，单阀宽度为标准10通径规格，阀组整体横向安装尺寸控制在180mm以内，纵向深度约120mm，不含电磁铁插头的高度约160mm，安装时可通过阀块上预留的四个沉头孔直接固定在设备机架或液压站油箱顶面，安装孔位间距适配通用安装支架的孔距设计。每个电磁换向阀的电磁铁采用湿式直流结构，插头为标准DIN43650A型，接线时可直接适配常规液压阀的接线座，防护等级满足车间常规工况的防尘防溅要求。

　　设计过程中优先考虑了阀块内部油道的通流能力，主进油道直径按10通径阀的额定流量30L/min设计，避免油道过窄造成的节流发热，同时在各换向阀的进油侧统一做了节流沉孔，平衡不同阀片的进油压力，避免多阀同时动作时出现的压力抢油现象。阀块的所有外接油口均做了倒角处理，避免安装管接头时切伤密封圈，安装面的平面度控制在0.02mm以内，保证换向阀安装后的密封性能，无需额外加装密封垫片即可实现面密封。该阀组在实际使用中可根据工况需求替换不同机能的换向阀阀芯，实现常开、常闭、节流等不同控制功能，阀块上预留的备用油口可外接蓄能器或单向阀，扩展系统的保压、卸荷功能，整体结构紧凑，无需额外的阀架安装，适合在安装空间受限的小型液压设备中使用，相比管式连接的分散阀组，装配工时可缩短60%以上，后期维护时仅需单独更换故障阀片，无需拆解整个油路管路。
