溶解器配套55/75kW液压立柱结构设计

　　在湿法冶金、化工物料溶解的连续生产工段里，这类配套55/75kW功率级溶解器的液压柱，是整套搅拌溶解设备实现工位升降、作业高度适配的核心执行部件，区别于常规通用液压油缸，它的结构设计完全围绕溶解器的重载、长周期稳定运行需求做了针对性适配。从实际工况来看，溶解器在处理不同批次、不同料位高度的固液混合物料时，需要根据工艺要求调整搅拌轴的伸入深度，同时在设备检修、搅拌桨更换的场景下，需要将整套上部驱动机构平稳抬升并可靠锁止，这就要求液压柱不仅要提供足够的顶升推力，还要具备极强的偏载耐受能力——毕竟溶解器的驱动电机、减速机构、搅拌轴总成的重心并不完全与液压柱轴线重合，作业过程中搅拌物料产生的径向交变载荷也会持续作用在柱体上。

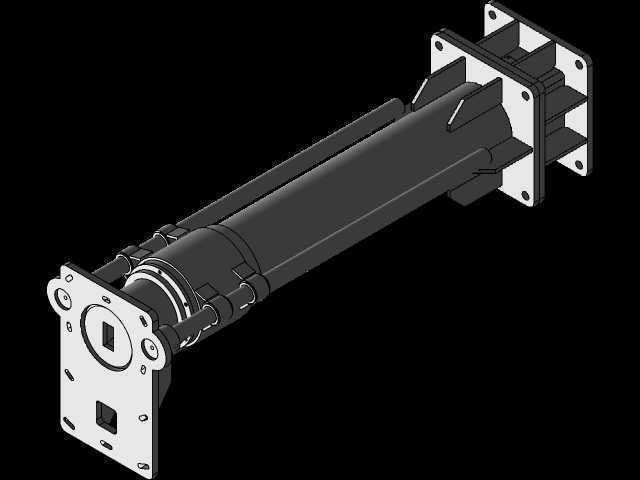

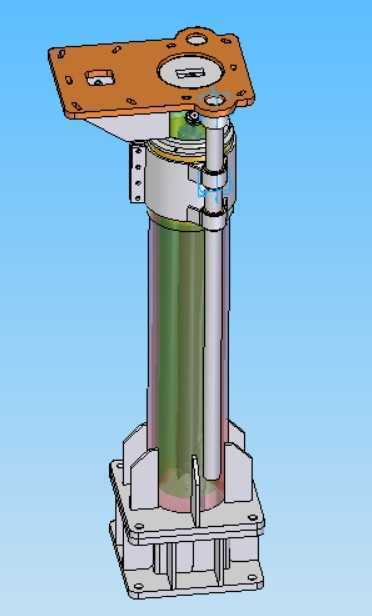

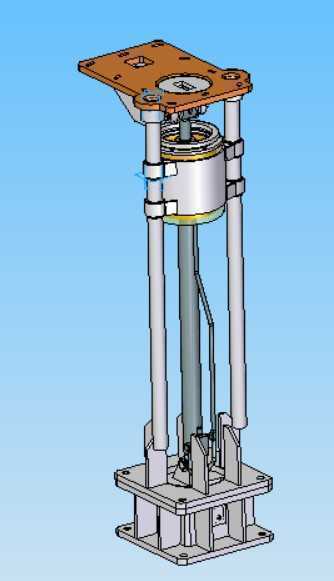

　　从结构设计思路上，这款液压柱没有采用单缸直顶的简易结构，而是在主承压油缸的侧方平行设置了导向立柱，主油缸负责提供顶升的轴向动力，侧装的镀铬导向柱则全程承担径向载荷的导向与承载，避免油缸活塞杆直接承受侧向力导致密封件偏磨、活塞杆拉伤的问题。上下两端的安装法兰都做了加厚处理，上端法兰直接对接溶解器驱动机构的安装底板，法兰面上的定位销孔、螺栓孔位完全匹配55/75kW级溶解器驱动底座的安装尺寸，不需要额外做转接板适配；下端法兰则用于固定在溶解器的设备机架或者土建基础平台上，法兰周边设置的加强筋板从根部提升了连接刚度，避免满负载顶升时法兰面出现翘曲变形。柱体的外筒采用无缝钢管加工而成，内壁做了珩磨处理保证表面粗糙度与圆柱度，配合活塞上的格莱圈、斯特封组合密封结构，既能耐受溶解工段常见的弱腐蚀气体环境，也能减少长期往复运动的内泄漏问题。顶部的安装板上还预留了传感器安装位，可以加装位移传感器实时反馈顶升高度，接入设备的PLC系统后就能实现升降行程的精准控制，满足不同工艺料位的自动调整需求。

　　从安装边界来看，这款液压柱的下部安装法兰采用方形四点固定结构，螺栓孔的中心距、孔径都适配常规溶解器机架的安装梁间距，安装时不需要对现有设备的机架做大规模改造，只要保证安装基础的平面度公差在每米0.1mm以内，就能避免柱体安装倾斜导致的卡滞问题。上部安装板的轮廓尺寸完全覆盖驱动机构的底座接触面，周边分布的螺栓孔对应不同功率型号的驱动底座，不管是55kW还是75kW的溶解器驱动单元，都能直接对位安装，不需要重新配打孔位。柱体处于全缩回状态时的总高度，匹配溶解器最低作业位的搅拌桨伸入深度，完全伸出时的行程可以满足搅拌桨整体抬升到反应槽液面以上的检修需求，整个升降过程的导向间隙控制在0.05mm以内，避免抬升过程中出现晃动导致搅拌轴与槽体密封件的磕碰。在实际选型配套时，还要注意液压柱的额定顶升推力要留有1.5倍以上的安全余量，毕竟溶解器启动时物料沉积带来的瞬时载荷会比正常运行时大不少，同时液压系统要配置液压锁，避免管路失压时柱体自动下滑引发安全事故。柱体外部的金属表面都做了喷塑防腐处理，能够耐受溶解工段常见的酸碱雾气腐蚀，侧装导向柱的表面镀硬铬处理，硬度达到HV800以上，长期往复运动也不会出现表面划伤、锈点的问题，保证导向精度的长期稳定。
