直动式液压压力控制阀三维结构设计

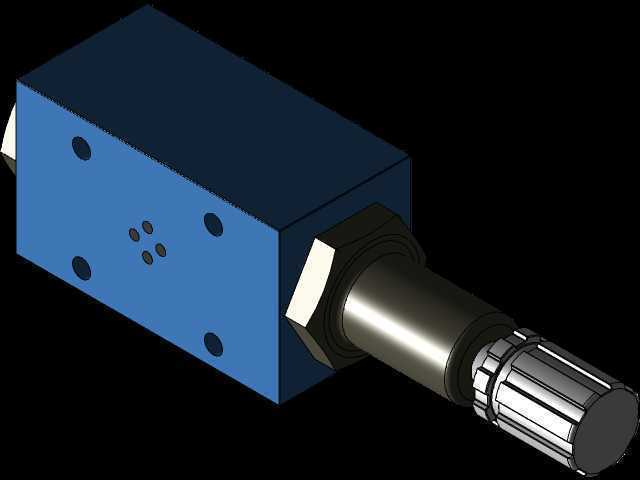

　　在液压传动系统的压力控制回路里，这类直动式压力阀是最基础也最常用的压力调节元件，常见于中小型液压站、机床液压夹紧回路、小型工程机械的辅助油路中，核心作用是限定回路最高工作压力，避免系统过载，或是在支路中实现稳压、卸荷的功能，相比先导式压力阀，它的结构更紧凑，响应速度更快，适合流量不大、压力等级中等的工况场景。从结构设计来看，这个阀采用板式安装的方形阀体，阀体上预留的六个安装孔对应通径规格的安装孔距，安装面的平面度、粗糙度都需要满足液压阀安装的密封要求，避免安装后出现渗漏，阀体侧面的油口采用内螺纹连接形式，和系统油路的油管接头直接适配，不需要额外的过渡板。阀体内部的核心容腔用来放置弹簧、阀芯与调节杆组件，阀芯采用滑阀式结构，

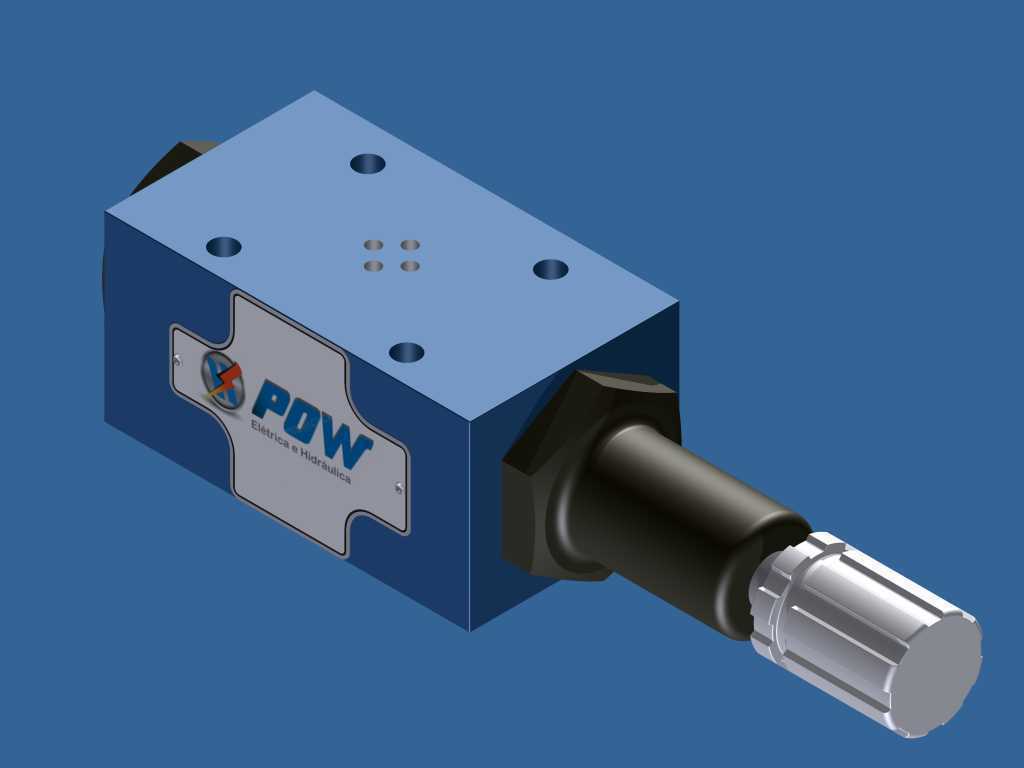

　　和阀体内孔的配合间隙控制在微米级，既保证阀芯动作灵活无卡滞，又能将内泄漏量控制在允许范围内，不会因为内泄过大导致系统压力建立不起来。伸出阀体的调节端采用滚花锁紧螺母加调节杆的结构，调节杆的端部做了防滑滚花处理，现场调试的时候不需要专用工具就能手动调整弹簧预紧力，调整到位后拧紧外侧的锁紧螺母就能锁定压力设定值，避免设备运行过程中因为振动导致压力漂移。阀体正面的标识牌区域预留了品牌与参数标识的安装位，通过两个小螺钉固定在阀体沉台内，不会突出阀体表面，避免安装、搬运过程中刮蹭掉标识。设计过程中首先要确定阀的额定压力与额定流量参数，根据通径大小匹配对应的弹簧刚度，弹簧刚度太大的话，压力调节过程中会出现压力跳变，刚度太小则会导致压力不稳定，

　　容易受流量波动影响；其次要考虑阀芯的受力平衡，进油侧的压力作用面积和弹簧侧的作用面积要匹配，保证压力上升到设定值时阀芯能平稳开启溢流，不会出现啸叫或者压力振荡。安装边界方面，方形阀体的四个角做了小倒角处理，避免安装时和相邻阀件、油路块的棱边发生干涉，调节端伸出阀体的长度要控制在合理范围，既保证足够的调节行程，又不会因为伸出过长容易被外物碰撞导致压力变动，阀体的高度方向尺寸要适配标准油路块的安装间距，叠装在阀组上的时候不会和上下层的阀件产生空间冲突。油道的设计要尽量减少流道转折，降低油液通过阀口时的压力损失，同时避免流道内出现死区，防止油液滞留产生杂质沉积，影响阀芯动作的可靠性。密封结构上，调节杆和阀体之间采用O型圈加挡圈的密封形式，

　　既能承受系统的工作压力，又能保证调节杆转动的时候不会把密封件磨损失效，安装面的密封采用标准规格的O型圈，嵌入阀体安装面的密封槽内，槽的深度、宽度尺寸都按照密封件的压缩比要求设计，保证压紧后密封件有合适的压缩量，不会因为压缩量过大导致密封件永久变形，也不会因为压缩量不够出现渗漏。这类阀在实际使用中，通常会和单向阀、节流阀等元件叠加组成复合阀组，用在小型液压设备的夹紧、定位回路里，因为结构简单，故障点少，日常维护只需要定期检查油液清洁度，避免杂质卡滞阀芯就能保证长期稳定工作，建模的时候要把各个零件的配合公差、安装间隙都准确还原，方便后续做装配干涉检查、受力仿真分析，也能直接导出工程图用于生产加工。
