多通路气液换向控制集成阀组结构

　　该阀组结构主要面向工业自动化生产线的流体通路切换场景，在气动夹具回路、小型液压执行机构控制、轻工设备气路分配工位中承担核心的通路换向、压力介质通断控制作用，区别于单路换向阀，该集成式结构可同时完成三路独立介质通路的同步切换，减少管路接头的使用数量，降低整套气液回路的泄漏风险点。从实际使用场景来看，这类阀组常配套在半自动装配工位的工装夹具系统中，单组阀即可控制多个夹紧气缸的同步动作与独立保压，也可适配小型液压工作站的执行端控制，完成油缸的进退方向切换，相比分散式阀件安装，整体占用的安装空间更小，管路排布更简洁，后期维护时排查故障点也更高效。

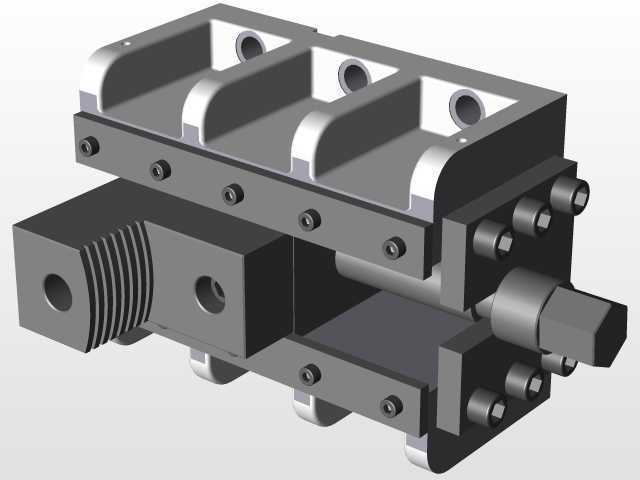

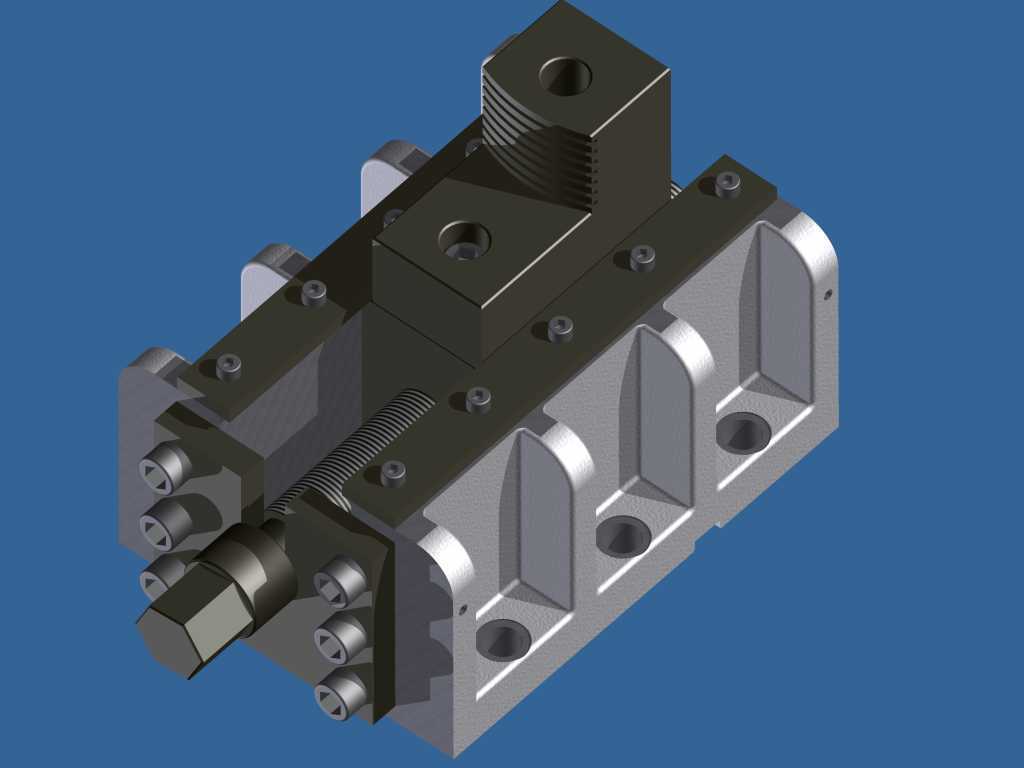

　　从结构设计思路来看，该阀组采用分体式组合结构，主体分为阀块基体、阀芯驱动组件、端盖密封组三个核心部分，阀块基体采用铝合金材质铣削加工，表面做硬质阳极氧化处理，兼顾轻量化与耐磨抗腐蚀性能，基体上直接加工出介质流通孔道，无需额外外接管路连接相邻通路，孔道转角处做圆弧过渡处理，减少介质流动时的压力损失，同时避免孔道直角位置的应力集中问题。上部叠加的控制模块采用发黑处理的钢制结构，承担阀芯驱动、行程限位的作用，模块与基体之间采用内六角圆柱头螺钉连接，结合面处加工有密封槽，配套O型密封圈完成静密封，防止介质从结合面渗漏。

　　阀芯部分采用圆柱滑阀结构，阀芯与阀孔的配合间隙控制在0.008-0.012mm之间，既保证阀芯动作的顺滑无卡滞，又能减少内泄漏量，阀芯伸出端采用组合密封结构，包含防尘圈、斯特封、导向环三个部分，可阻挡外界粉尘、切削液进入阀体内腔，同时避免介质从阀芯伸出位置外漏。端盖部分设置有阀芯行程调节结构，可通过端部的六角调整结构微调阀芯的换向行程，适配不同流量需求的工况，调整完成后可通过锁紧螺母固定位置，避免设备运行过程中行程发生偏移。

　　安装边界方面，该阀组的基体侧面加工有三个标准安装孔，孔位间距符合常规气动阀组的安装尺寸规范，可直接替换同规格的常规换向阀，无需重新设计安装板，安装孔为沉孔结构，采用内六角螺钉固定时螺钉头不会突出基体表面，避免与周边管路、构件发生干涉。介质进出接口设置在基体的侧端面，接口采用标准管螺纹设计，可直接对接常规的气动软管、液压油管，无需额外配置转换接头。上部控制模块的顶部设置有两个标准安装螺纹孔，可配套安装电磁驱动头、气动驱动头或者手动操作手柄，适配手动控制、电磁控制、气控等多种控制方式，无需改动阀组主体结构即可完成控制方式的切换。

　　实际运行过程中，该阀组的换向动作响应速度快，滑阀结构的换向冲击力小，不会因为换向动作产生明显的管路振动，可适配0.1-0.8MPa压力范围的气动介质，或者最高10MPa压力的液压介质，适用场景覆盖大部分轻工制造、装配检测、小型加工设备的流体控制需求。结构设计时充分考虑了维护便利性，拆解时仅需拆下连接螺钉即可分离各个模块，更换密封件、清理阀体内腔杂质时无需将整个阀组从安装位拆下，可大幅缩短设备停机维护的时间。阀组外露的金属边角均做了倒角处理，避免安装维护时划伤操作人员，同时也能减少应力集中导致的构件开裂风险，整体结构紧凑，在有限的安装空间内集成了多通路换向的功能，相比多个单路阀组合的方案，整体重量降低40%左右，管路连接点减少60%，能有效提升整套流体控制系统的可靠性。
