气动管路快插式速度控制阀结构设计

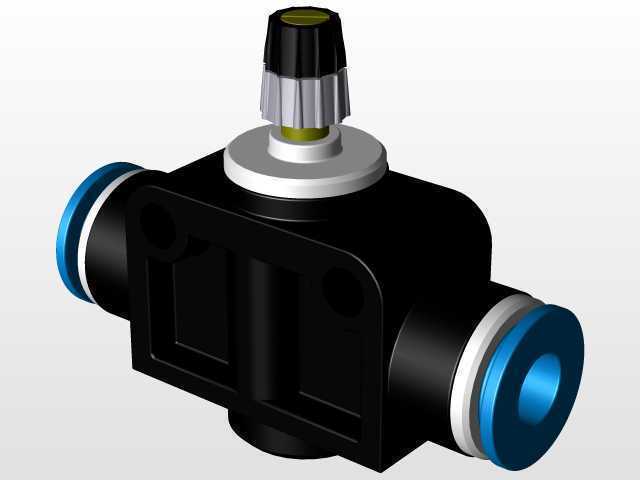

　　在气动自动化生产线、小型气动执行机构回路、轻工包装设备气路系统中，这类快插式速度控制阀是调节气缸动作速率、规避执行机构冲击撞机的核心配套元件，区别于传统螺纹连接的节流阀，该款阀体采用两侧快插接口设计，无需额外套丝缠生料带，现场装配时仅需将对应外径的气动软管插入接口即可完成密封固定，大幅压缩气路布设的现场工时。从结构设计逻辑来看，阀体主体采用方形基座加圆柱流道的组合构型，方形基座上预留的两个安装通孔，可直接通过螺栓将阀体固定在设备安装板或型材支架上，避免气路震动导致阀体移位、接口松脱的问题；两侧快插接口内置不锈钢卡簧与丁腈橡胶密封圈，卡簧在软管插入后自动卡紧管身外壁，可承受1MPa以内的工作气压无脱管风险，

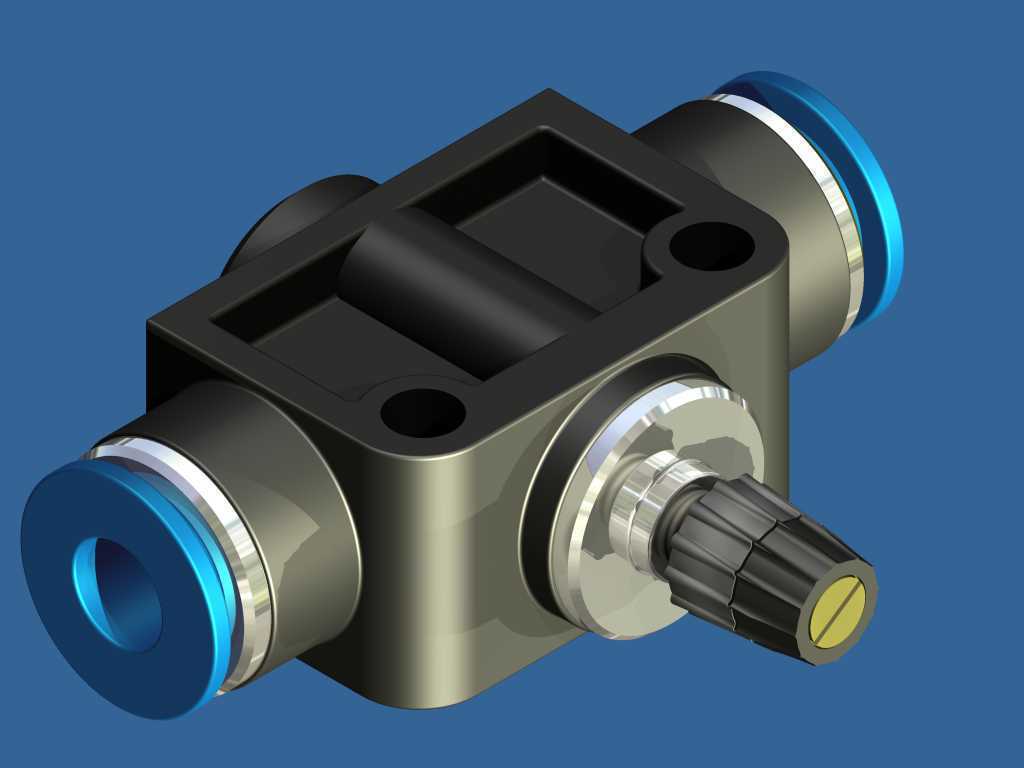

　　密封圈则贴合软管外壁实现径向密封，无需额外密封件即可杜绝接口漏气问题。阀体侧方伸出的调节旋钮采用滚花防滑设计，旋钮端部预留一字槽，既可以徒手拧动调节节流开度，也能借助一字螺丝刀进行精细化微调，旋钮内部与流道衔接的位置采用锥形节流阀芯，旋转旋钮时阀芯沿轴向移动，改变流道的通流截面积，从而实现对压缩空气流量的线性调节，以此控制下游气缸的活塞运动速度，避免气缸伸出或缩回速度过快导致的工装磕碰、工件移位问题。从安装边界来看，该款阀体的两侧快插接口同轴布置，接口中心高度与方形基座的安装面保持固定高差，选型时可直接根据所用气管外径匹配对应接口规格，无需额外核算转接接头的安装空间；调节旋钮的伸出长度控制在合理范围内，即便在密集排布的气路阀组中，

　　也预留了足够的手指操作空间，不会被相邻阀件遮挡调节位。实际应用中，这类阀常安装在气缸的进出气口附近，通过调节排气侧的节流开度实现气缸的排气节流调速，相比进气节流调速，排气节流的调节稳定性更强，不会因为负载波动导致气缸爬行、动作顿挫，尤其适合小型装配工位、物料分拨机构这类对气缸动作平稳性有一定要求的场景。阀体的流道设计采用等径过渡结构，压缩空气从一侧快插接口进入后，不会出现流道突然缩径或扩径的结构，可减少压损，避免压缩空气在阀体内产生紊流噪音；金属材质的阀体主体具备不错的抗磕碰性能，即便在车间现场安装时出现轻微磕碰，也不会出现阀体开裂、密封失效的问题，快插接口端部的蓝色塑料挡圈既可以直观区分接口规格，

　　也能在拆卸软管时按压挡圈即可带动卡簧张开，快速拔出软管，方便后期气路调整与维护。在三维建模过程中，这类阀的建模需要重点关注快插接口的内部卡簧槽尺寸、密封圈槽的公差配合、调节旋钮的螺距参数与行程范围，同时要还原安装孔的孔位间距、接口的同轴度公差，确保模型导入设备整体装配时，不会出现安装干涉、接口错位的问题；建模时还要注意调节旋钮的极限位置，模拟旋钮完全拧死与完全打开的状态，核算最小通流面积与最大通流流量的对应关系，为后续气路仿真提供准确的模型基础。不同于大型工业管道用的节流阀，这类气动速度控制阀的尺寸紧凑，整体重量轻，不会给气路管路带来额外的负重，也不需要额外的支撑结构，直接串接在气路中即可完成安装，在小型非标自动化设备、桌面型气动工装、教学实验气路平台中都有广泛的应用场景。
