集成电磁换向阀组液压密封块结构

项目分类:液压 发布时间:2022-01-29 ID:523710
  • 集成电磁换向阀组液压密封块结构
  • 集成电磁换向阀组液压密封块结构
  • 集成电磁换向阀组液压密封块结构
  • 集成电磁换向阀组液压密封块结构

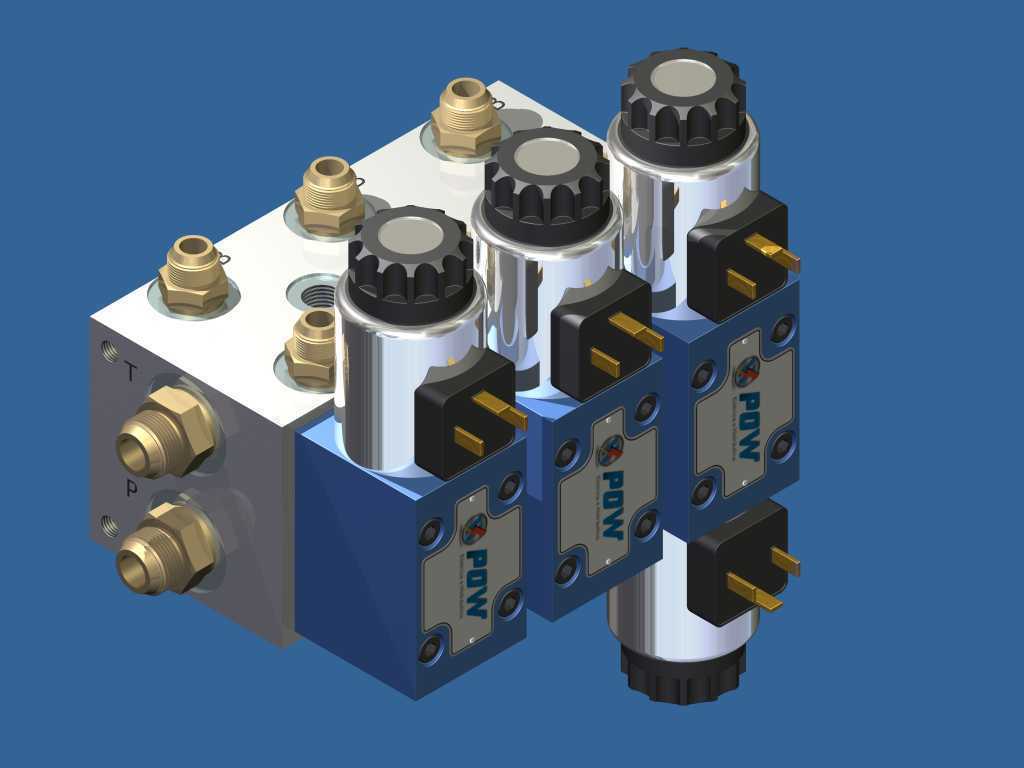

  在液压系统的实际搭建场景中,这类集成式密封阀块常出现在中小型液压站、工程机械执行机构控制回路、机床工装夹紧油路这类需要紧凑布局的工况里,替代传统的管式阀分散连接方案,能大幅减少管路接头的泄漏点,同时压缩整个液压控制单元的安装空间。从实际功能来看,这个阀块的核心作用是作为油路的集成载体,将多联电磁换向阀的通油孔道全部预制在块体内部,同时完成各个油口的密封衔接,外部预留的P口是压力油进油通道,T口是回油通道,侧面的几个外螺纹油口分别接向不同的执行元件,比如油缸、液压马达这类负载,通过电磁换向阀的得电失电切换,就能控制不同油路的通断与流向,实现执行元件的启停、换向动作。

  设计这类阀块的时候,首先要梳理清楚整个控制回路的油路逻辑,先确定需要几路换向控制,每一路的通流流量要匹配对应电磁阀的通径,避免孔道通流面积不足造成节流损失。块体内部的油道布置要尽量减少急转弯,相邻油道之间要保留足够的壁厚,防止高压工况下出现油道击穿的问题,同时各个阀件的安装面平面度要控制在0.02mm以内,表面粗糙度达到Ra0.8才能保证电磁阀安装后的密封效果,不会出现接触面渗油的情况。外部的油口采用标准的英制管螺纹或者公制外螺纹,搭配O型圈密封槽,和外部管路连接的时候不需要额外缠生料带,靠端面密封就能承受25MPa以内的系统工作压力。

  从安装边界来看,这个阀块的底面是安装基准面,预留了对应的安装螺栓孔,安装时要保证和安装支架的接触面平整,避免阀块受迫变形导致内部阀件卡滞。几个电磁阀的接线端朝向同一侧,方便电气布线的时候统一整理线束,电磁阀顶部的手动应急按钮预留了足够的操作空间,调试的时候不需要额外拆卸周边部件就能直接按压手动按钮,测试油路的通断状态。块体上的几个测压点预留了测压接头的安装位置,日常维护的时候可以直接接压力表检测各个油路的工作压力,排查故障的时候不需要拆解管路。

  实际选型使用的时候,要注意这个阀块的通流能力匹配系统的总流量,各个换向阀的额定压力要高于系统的最高工作压力,块体本身的材质一般采用锻铝或者45号钢锻件,锻铝材质的重量轻,适合移动设备的液压系统,45号钢的强度更高,适合高压固定液压站的工况。内部油道在加工完成后要做去毛刺处理,避免铁屑残留进入电磁阀造成阀芯卡滞,所有的流道还要做酸洗钝化处理,防止长期使用过程中油道内壁锈蚀产生杂质污染液压油。密封结构上,电磁阀和阀块的结合面采用对应的O型密封圈,每个油孔周围都有独立的密封槽,即使某一路出现轻微渗油也不会窜到其他油道,外部油口的密封槽深度要匹配O型圈的线径,压缩量控制在15%-25%之间,压缩量太小容易密封失效漏油,压缩量太大则会导致O型圈永久变形缩短使用寿命。

  在实际的设备调试过程中,这类集成阀块的故障排查比分散管式连接要方便很多,因为所有的控制元件都集中在一个块体上,不需要沿着长管路逐个找泄漏点,只要检查各个阀件的结合面和外部油口就能快速定位问题。同时因为减少了大量的管路接头,整个系统的压力损失也比管式连接小很多,系统的响应速度更快,对于需要频繁换向的执行机构来说,动作的延迟会明显降低。设计建模的时候,要提前校验各个电磁阀之间的安装间距,保证相邻阀件的插头不会互相干涉,扳手空间也要预留足够,安装和拆卸电磁阀的时候不需要拆掉相邻的其他元件,后期维护更换阀件的效率能提升不少。
