气动三通侧螺纹快插接头结构设计

　　在气动控制系统的管路布设场景中，这类侧部带外螺纹的T型三通快插接头是气路分流、支路引出的核心连接件，常见于自动化生产线气路排布、小型气动设备气路改造、工装夹具气路分配等工况，用来实现单路进气向两个支路同步供气，或是从主气路侧接出检测支路、控制支路的功能，相比传统的卡套式、扩口式接头，快插结构不需要额外工具就能完成气管的装拆，在设备维护、气路改线时能大幅缩短作业时长。

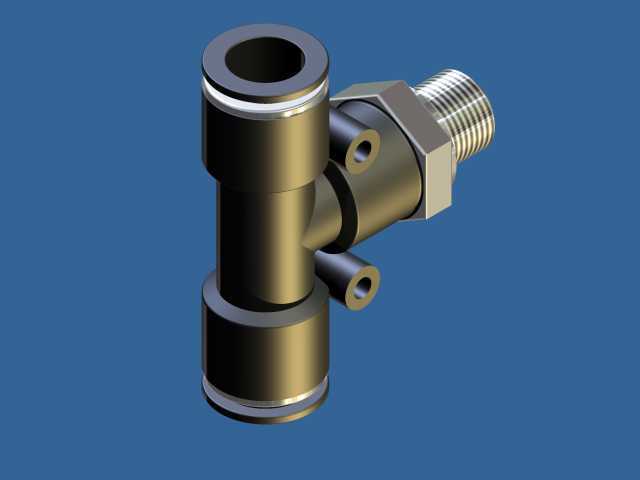

　　从结构设计逻辑来看，这款接头采用T型主体布局，两个同轴的快插接口沿竖直方向排布，侧部的外螺纹接口沿水平方向伸出，两个快插接口的内部都集成了弹性卡爪、O型密封圈以及气管定位止口，当PU气管插入接口时，卡爪会在气管外壁形成均匀的咬合受力，避免气管在气压波动、设备振动的工况下脱出，内部的密封圈会在气管外壁形成静密封，在0-1MPa的常规气动工作压力下不会出现泄漏，侧部的外螺纹采用标准气动管螺纹，螺纹根部带有六角拧动面，安装时可以用开口扳手卡住六角面施加扭矩，避免拧入时接头主体跟着转动，同时六角面和螺纹衔接处预留了密封垫片安装位，可以搭配聚四氟乙烯生料带或者组合密封垫实现螺纹端的端面密封。

　　设计过程中需要重点考虑几个安装边界的尺寸约束：首先是两个快插接口的同轴度，必须控制在0.1mm以内，否则气管插入后会出现偏斜，导致密封圈局部受力不均，长期使用后出现漏气隐患；其次是侧部螺纹接口的轴线和两个快插接口的轴线要保证空间垂直，垂直度公差控制在0.15mm以内，避免接头安装到阀块或者气缸接口上后，两个快插接口出现歪斜，和周边的管路、结构件产生干涉；另外快插接口的端部做了圆弧导向倒角，倒角角度控制在15度，方便现场作业时快速把气管插入接口，不需要反复对准找正，接口外部的释放环采用防滑滚花设计，需要拆卸气管时，只需要按下释放环就能让内部卡爪张开，直接拔出气管即可，不需要额外的拆卸工具。

　　从实际使用的工况适配性来看，这款接头的主体采用镀镍黄铜材质，表面镀层均匀，在车间多粉尘、少量切削液飞溅的环境下也不会出现锈蚀，内部的弹性卡爪采用不锈钢材质，反复插拔后依然能保持足够的咬合力，密封圈采用丁腈橡胶材质，适配常规的压缩空气介质，在-20℃到80℃的工作温度区间内都能保持密封弹性，不会因为温度变化出现硬化、变形导致的密封失效。在布设气路时，这类接头的安装空间需求需要提前核算：侧部螺纹拧入安装基体后，两个快插接口分别向上下两个方向延伸，需要预留出至少两倍气管外径的操作空间，方便按压释放环完成气管装拆，同时接头主体和周边结构件的间隙要保留至少5mm，避免设备运行过程中振动导致接头和周边部件碰撞磨损。

　　在结构建模的时候，需要重点还原内部卡爪的倾斜角度、密封圈的沟槽尺寸、释放环的限位结构，这些细节直接决定了接头的实际使用性能，如果卡爪的倾斜角度设计过大，会导致气管插入阻力过大，现场装配困难；如果角度过小，卡爪的咬合力不足，气压升高时容易出现气管脱出现象。密封圈的沟槽深度和宽度需要符合气动密封的设计规范，沟槽过深会导致密封圈压缩量不足，出现泄漏，沟槽过浅会导致密封圈压缩量过大，长期受压后出现永久变形，缩短使用寿命。侧部的外螺纹和主体的衔接处做了加强圆角过渡，避免应力集中，在气压反复冲击的工况下不会出现螺纹根部断裂的问题。

　　这类接头在选型时，需要根据实际使用的气管外径、连接端的螺纹规格匹配对应型号，同时要确认工作压力、工作介质和接头的密封材质适配，避免在有腐蚀性气体的工况下使用丁腈橡胶密封的接头，否则会加速密封圈老化，导致气路泄漏。在三维建模过程中，这类标准气动元件的模型需要准确还原所有安装尺寸，包括螺纹规格、快插接口的外径、接头总长度、六角拧动面的对边尺寸，这样在做整机气路布局的干涉检查时，才能准确判断接头和周边结构、管路的间隙是否满足安装要求，避免实际装配时出现空间不足、无法拧动扳手或者插装气管的问题。
