气动管路多通路气路分配集成块

　　在气动控制回路的现场布设中，多工位并行供气的需求几乎覆盖了所有自动化产线、工装夹具组、小型气动执行单元集群的应用场景，这类场景下如果采用单路气管逐一分接的方式，不仅会让管路排布杂乱无章，增加后期漏气排查的难度，还会因为接头堆叠占用大量安装空间，给设备的紧凑化设计带来阻碍，这款气路分配集成块就是针对这类痛点设计的集成式气路分流部件。

　　从实际使用场景来看，这类分配块常被安装在气动控制箱的内部安装板、工装台的侧方型材架、多工位夹具的基座旁，单路进气即可同时为十余个并行的气动执行元件提供稳定的压力气源，常见的适配对象包括小型笔形气缸、气动吸盘座、气吹除尘喷嘴、气动夹指等耗气量不大的气动终端，相比传统的多通接头拼接方案，集成式的块体结构能大幅减少接头的使用数量，从根源上降低管路接头处的漏气概率。

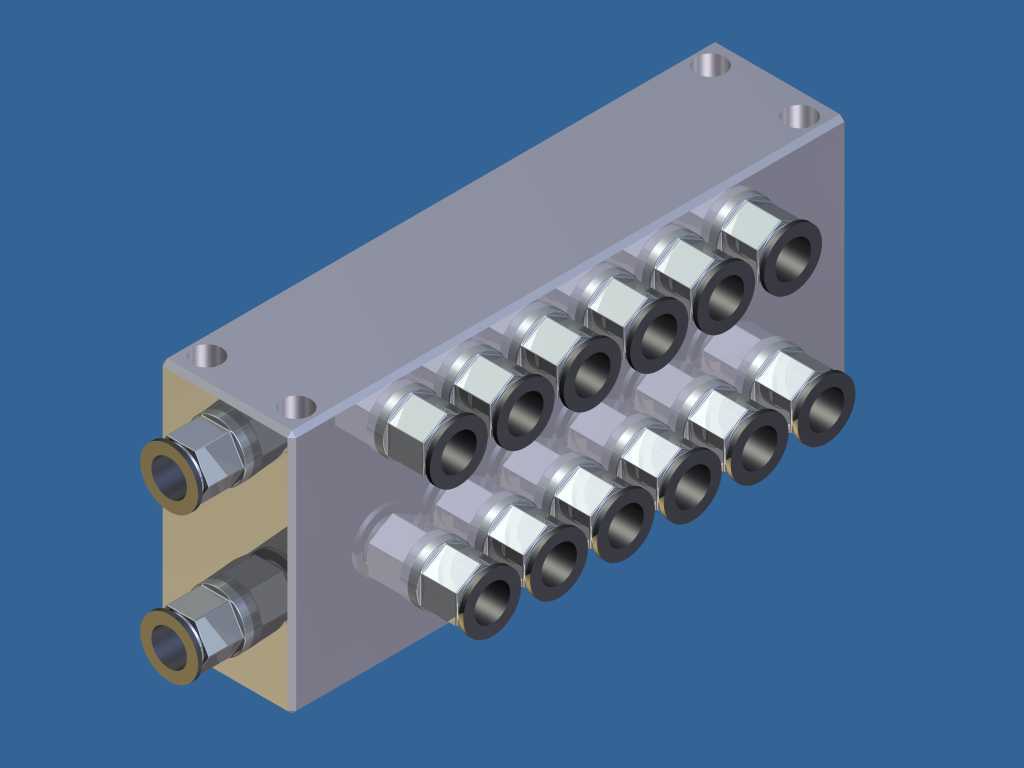

　　结构设计上，这款分配块采用长方体金属块作为主体基材，块体内部加工有连通的主气路通道，主通道的两端设置大规格快插接头作为总进气口，可适配外径10mm或12mm的主供气管路，满足大流量进气的通径需求；块体的两个相邻侧面均匀排布了多组小规格快插接头安装位，每个安装位都通过内部独立的支气路与主通道连通，单路支气路可适配外径4mm或6mm的分支气管，每个支路的通径经过流量匹配计算，即使所有支路同时带载工作，也不会出现明显的压力降，保证各终端气动元件的动作一致性。

　　安装边界方面，块体的顶面加工有两个沉头安装孔，可采用内六角螺栓直接将分配块固定在安装平面上，沉孔的设计可以让螺栓头部完全没入块体表面，不会突出块体造成额外的空间干涉；块体的整体长宽高尺寸经过紧凑化优化，在保证内部气路壁厚满足耐压要求的前提下，尽可能缩小了整体体积，安装时仅需要在固定平面预留略大于块体底面的平整区域即可，不需要额外的安装支架，快插接头的排布间距经过合理规划，相邻接头之间预留了足够的手指操作空间，插拔气管时不会出现相邻管路互相干扰的情况，即使是在狭窄的控制箱内部，也能顺利完成气管的装拆操作。

　　设计思路上，这款分配块没有采用复杂的调节阀结构，而是做了纯通流式的设计，目的是在常规的恒压供气场景下最大化压缩结构体积、降低气路阻力，针对需要单独调节支路流量的场景，使用者可以在对应的分支管路上外接节流阀进行独立调节，这种模块化的设计思路既保证了分配块本身的通用性，也能适配不同的流量调节需求；块体的金属基材经过阳极氧化处理，表面具备一定的防锈抗腐蚀能力，可适配常规工厂环境下的压缩空气介质，即使气源带有少量冷凝水，也不会轻易造成块体内部锈蚀堵塞。

　　在实际选型应用中，工程师可以根据支路的数量需求选择对应规格的分配块，不需要再自行设计加工气路块、单独采购接头进行组装，这类标准化的集成分配块可以直接安装使用，大幅缩短气路系统的装配周期，同时统一的接头规格也能降低备件的储备种类，给后期的设备维护带来便利。块体的主气路两端都设置了进气接口，实际安装时可以根据管路的走向选择其中一个作为进气口，另一个接口可以作为备用扩展口，在需要扩展更多供气支路时，只需通过气管连接同规格的分配块即可实现气路的扩展，不需要重新布设主供气管路，灵活度较高。
